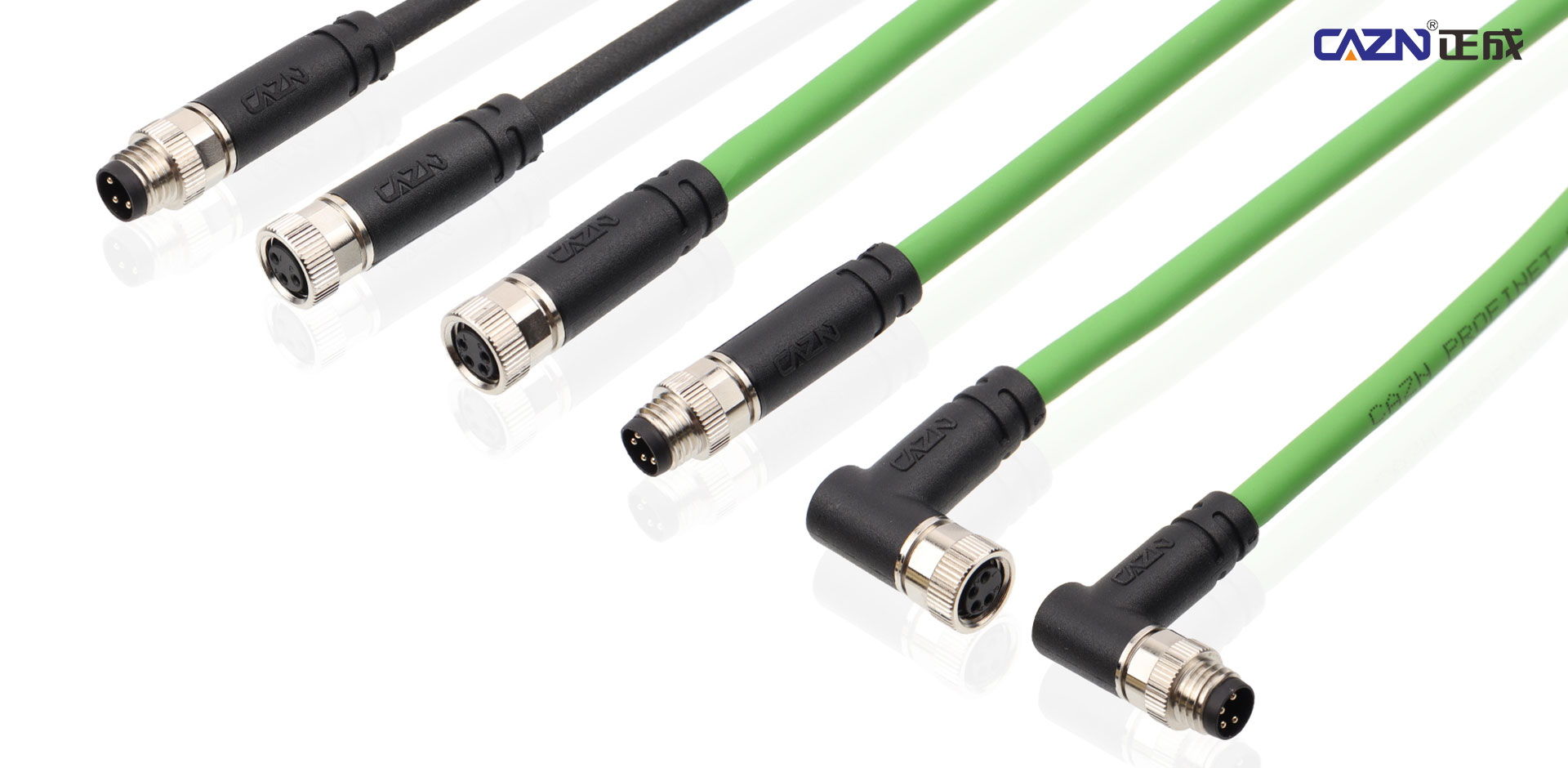

CAZN M8-connector: anti-vibratievergrendeling voor zware omgevingen

In industriële automatisering, intelligente apparatuur en nieuwe energietoepassingen dienen M8-connectoren als kritische verbindingsinterfaces tussen sensoren, actuatoren en schakelkasten. Ze worden vaak blootgesteld aan hoogfrequente trillingen, thermische cycli, olievervuiling en andere veeleisende bedrijfsomstandigheden. Traditionele connectoren kunnen tijdens langdurig gebruik te maken krijgen met draadloslating, onstabiele contactweerstand of zelfs signaalonderbreking, wat mogelijk kan resulteren in apparatuurstoringen en ongeplande productie-uitval. Met meer dan tien jaar ervaring in industriële connectiviteit heeft CAZN een geüpgraded anti-vibratie- en anti-loslatingsvergrendelingsmechanisme voor M8-connectoren ontwikkeld. Door structurele innovatie en rigoureuze betrouwbaarheidstests is de oplossing ontworpen om zeer stabiele miniatuurconnectiviteit te leveren voor veeleisende industriële toepassingen.

Uitdagingen voor de sector: waarom traditionele M8-connectoren falen onder zware omstandigheden

In typische omgevingen met veel trillingen, zoals CNC-bewerkingsmachines, AGV's, mobiele robots en fotovoltaïsche bewakingssystemen voor buiten, concentreren storingen van conventionele M8-connectoren zich over het algemeen op drie kritieke gebieden.

Ten eerste kunnen conventionele structuren met één draad microscopisch kleine relatieve bewegingen ervaren tussen de bijpassende draden onder continue trillingen boven 2000 Hz. Na 3.000 bedrijfsuren kan het loslatingspercentage oplopen tot 17%, wat mogelijk kan leiden tot onderbrekingen van de signaaloverdracht.

Ten tweede kunnen conventionele afdichtingsringen uitharden en krimpen bij temperaturen tot -40°C, waardoor de afdichtingsprestaties afnemen. Zodra vocht de connector binnendringt, kan contactoxidatie optreden, waardoor de contactweerstand toeneemt van 5 mΩ tot meer dan 50 mΩ, wat kan leiden tot oververhitting van de interface en een onstabiele stroomtransmissie.

Ten derde zijn traditionele, waterdichte ontwerpen vaak afhankelijk van één enkele spiebaan voor positionering. In complexe veldbedradingsomgevingen kan dit resulteren in gedeeltelijke paring. Wanneer de connector niet volledig vergrendeld is, kan de trillingsweerstand met maar liefst 70% afnemen.

Deze problemen vormen een uitdaging voor industriële onderhoudsteams. Volgens sectorstatistieken kan ongeplande stilstand als gevolg van het losraken van connectoren resulteren in jaarlijkse verliezen van gemiddeld meer dan RMB 800.000 per productielijn. Als gevolg hiervan zijn zeer betrouwbare anti-vibratie- en anti-loslatingsverbindingsoplossingen steeds belangrijker geworden voor intelligente productietoepassingen.

CAZN's kerntechnologie: drievoudig vergrendelingsmechanisme

Om deze veelvoorkomende uitdagingen in de sector aan te pakken, heeft CAZN meer dan tien jaar ervaring op het gebied van industriële connectiviteit gebruikt om een ​​geavanceerd drievoudig vergrendelingsmechanisme te ontwikkelen dat schroefdraadvergrendeling, borgringvergrendeling en eindvlaksluiting combineert. De structuur is ontworpen om losraken aan de mechanische bron te voorkomen.

Zeer nauwkeurig trapeziumvormig draadontwerp

CAZN vervangt conventionele metrische schroefdraad door een geoptimaliseerde trapeziumvormige schroefdraadstructuur. De flankhoek van de draad wordt geregeld op 30°, terwijl een oppervlaktebehandeling met micro-oxidatie wordt toegepast om de wrijvingseigenschappen te verbeteren.

Dit ontwerp verhoogt de schroefdraadwrijving met ongeveer 60%, waardoor het zelfremmende vermogen van de schroefdraadverbinding onder voortdurende trillingen aanzienlijk wordt verbeterd en het risico op losdraaien wordt verminderd.

Geïntegreerd elastisch borgringslot

In het passende uiteinde van de connector is een elastische borgring geïntegreerd.

Wanneer de connector wordt vastgedraaid tot het vooraf ingestelde koppelbereik van 0,8–1,2 N·m, grijpt de borgring automatisch in de overeenkomstige groef, waardoor een dubbele mechanische vergrendelingsstructuur ontstaat die de schroefdraad en de borgring combineert.

Zelfs onder zware impactomstandigheden helpt het extra mechanische vergrendelingsmechanisme de omgekeerde rotatie van de schroefdraadverbinding te voorkomen en het risico op losraken te minimaliseren.

Gekartelde eindvlakbetrokkenheid

CAZN bevat ook een ringvormige, getande aangrijpingsstructuur op de bijpassende eindvlakken.

Na het paren grijpen de gekartelde oppervlakken volledig in elkaar, waardoor kleine axiale en radiale bewegingen worden geëlimineerd.

Gecombineerd met een dubbellaagse FKM-afdichtring zorgt de structuur voor een veilige mechanische aangrijping terwijl de afdichtingsprestaties aan het eindoppervlak behouden blijven, waarbij zowel de trillingsweerstand als de eisen inzake bescherming tegen binnendringend water worden aangepakt.

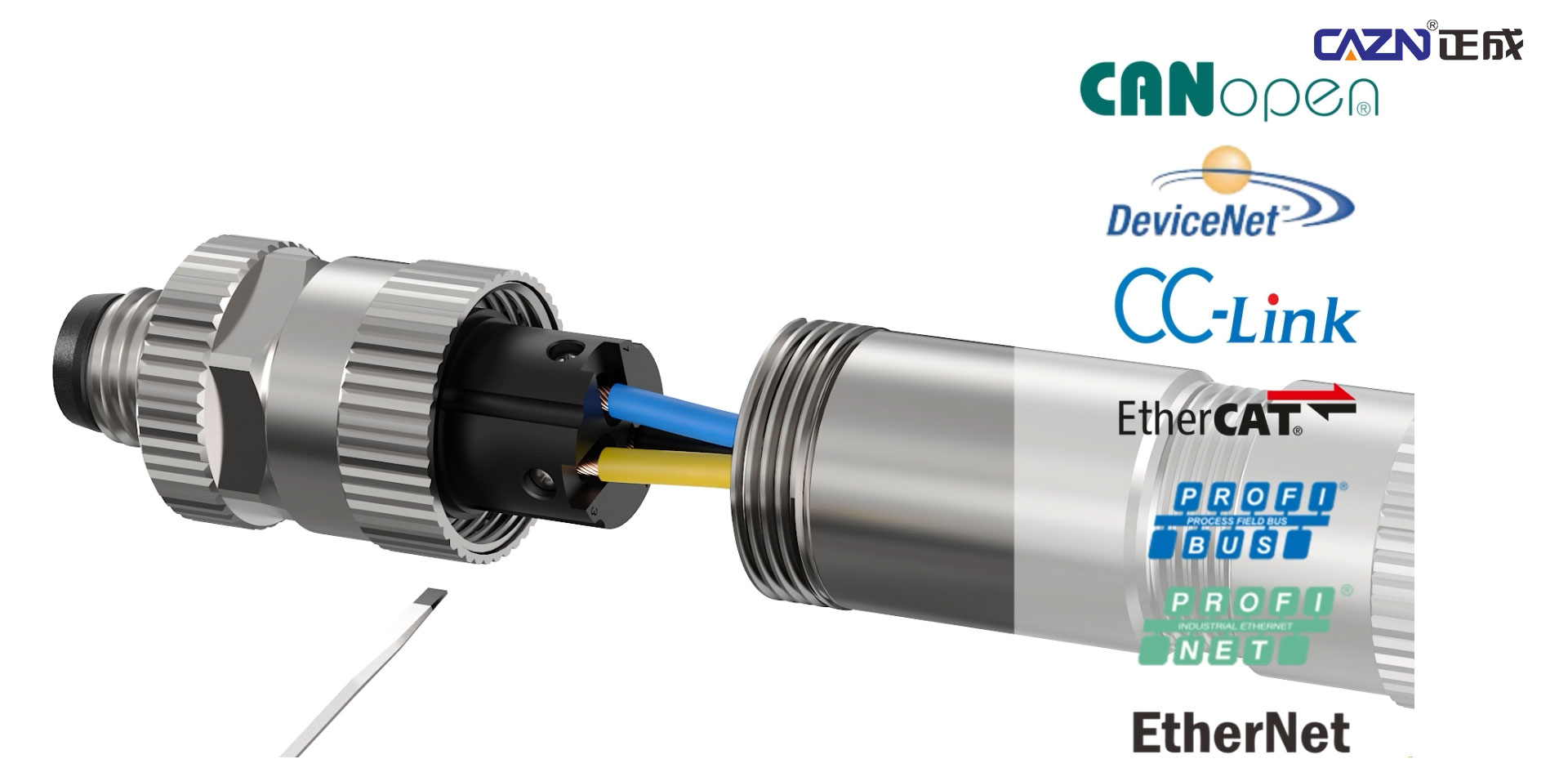

Geoptimaliseerde contactstructuur voor stabiele elektrische prestaties

CAZN heeft ook de interne contactstructuur geoptimaliseerd om de elektrische betrouwbaarheid onder trillingen te verbeteren.

De connector maakt gebruik van vergulde pinnen, waarbij elke individuele pin 12 onafhankelijke contactveerelementen bevat.

Deze structuur zorgt voor een stabiel elektrisch contact, zelfs onder trillingen.

De contactweerstand blijft ≤5 mΩ, waardoor het risico op signaalschommelingen, abnormale verwarming en onstabiele stroomoverdracht op de connectorinterface wordt verminderd.

Uitgebreide betrouwbaarheidstests: industriële prestaties definiëren via data

Elke CAZN M8-connector die is uitgerust met het drievoudige vergrendelingsmechanisme moet vóór levering een uitgebreide betrouwbaarheidstest ondergaan.

Continue trillingstest van 1000 uur

De connector wordt onderworpen aan een composiettrillingstest bij 10–2.000 Hz met een amplitude van 0,35 mm gedurende 1.000 ononderbroken uren.

De gemeten mate van draadloslating is 0, terwijl de fluctuatie van de contactweerstand binnen 0,5 mΩ blijft.

Dit overschrijdt de algemeen gebruikte testduur van 500 uur in de industrie en biedt aanvullende verificatie voor de trillingsbestendigheid op de lange termijn.

-40°C tot +80°C thermische cyclustest

De connector ondergaat 100 hoge-lage temperatuurcycli tussen -40°C en +80°C.

Na testen blijft de demping van het borgkoppel onder de 8%, terwijl de afdichtringen geen verharding of barsten vertonen.

De connector blijft ook na thermische cycli de IP67-beschermingsprestaties behouden.

Mechanische paringstest van 500 cycli

De connector voltooit 500 volledige koppelings- en ontkoppelingscycli.

Na het testen vertoont de borgconstructie geen noemenswaardige slijtage en behoudt de borgring zijn mechanische prestaties zonder vermoeidheidsproblemen.

Het prestatiebehoud tegen losraken blijft 100%, wat een aanzienlijk langere mechanische levensduur oplevert in vergelijking met conventionele industriële M8-connectoren.

Verouderingstest met 1000 cycli onder belasting

Bij een nominale stroom van 3 A voltooit de connector 1.000 koppel- en ontkoppelcycli terwijl hij onder spanning staat.

Er wordt geen significante boogerosie waargenomen op de contacten en de contactweerstand blijft consistent onder 5 mΩ.

Dit helpt het risico op overmatige verwarming van de interface en elektrische instabiliteit onder bedrijfsomstandigheden met hogere belasting te verminderen.

Traceerbare kwaliteitscontrole

De CAZN M8-connectorserie is geslaagd voor de ISO 9001- en IATF 16949-certificeringen voor kwaliteitsmanagementsystemen.

Alle testprocessen zijn digitaal vastgelegd en traceerbaar.

Elk product krijgt een unieke identificatiecode toegewezen, waardoor klanten toegang krijgen tot de volledige test- en kwaliteitsgegevens.

Het defectpercentage wordt onder de 0,02% gehouden, wat een consistente kwaliteit ondersteunt voor industriële toepassingen die een stabiele werking op de lange termijn vereisen.

Ontworpen voor veeleisende industriële toepassingen

Van structurele innovatie tot uitgebreide betrouwbaarheidsverificatie, CAZN ontwikkelt zijn connectortechnologie rond reële industriële bedrijfsomstandigheden.

Het verbeterde M8 anti-vibratie- en anti-loslatingsvergrendelingsmechanisme is ontworpen om te vergelijken met en compatibele alternatieven te bieden voor grote internationale connectormerken zoals Phoenix Contact, Weidmüller en HARTING, terwijl het gerichte voordelen biedt op het gebied van anti-loslatingsbetrouwbaarheid en aanpassingsvermogen aan zware omstandigheden.

Met voortdurende investeringen in industriële connectiviteitstechnologie streeft CAZN naar het bieden van stabiele en kosteneffectieve verbindingsoplossingen voor intelligente productie, het ondersteunen van klanten bij het verbeteren van de betrouwbaarheid van apparatuur, het verlagen van onderhoudskosten en het versterken van de veerkracht van industriële toeleveringsketens.
