CAZN | Hoe u M8-connectoren selecteert voor IO-Link-toepassingen

Kernproductkenmerken van M8-connectoren

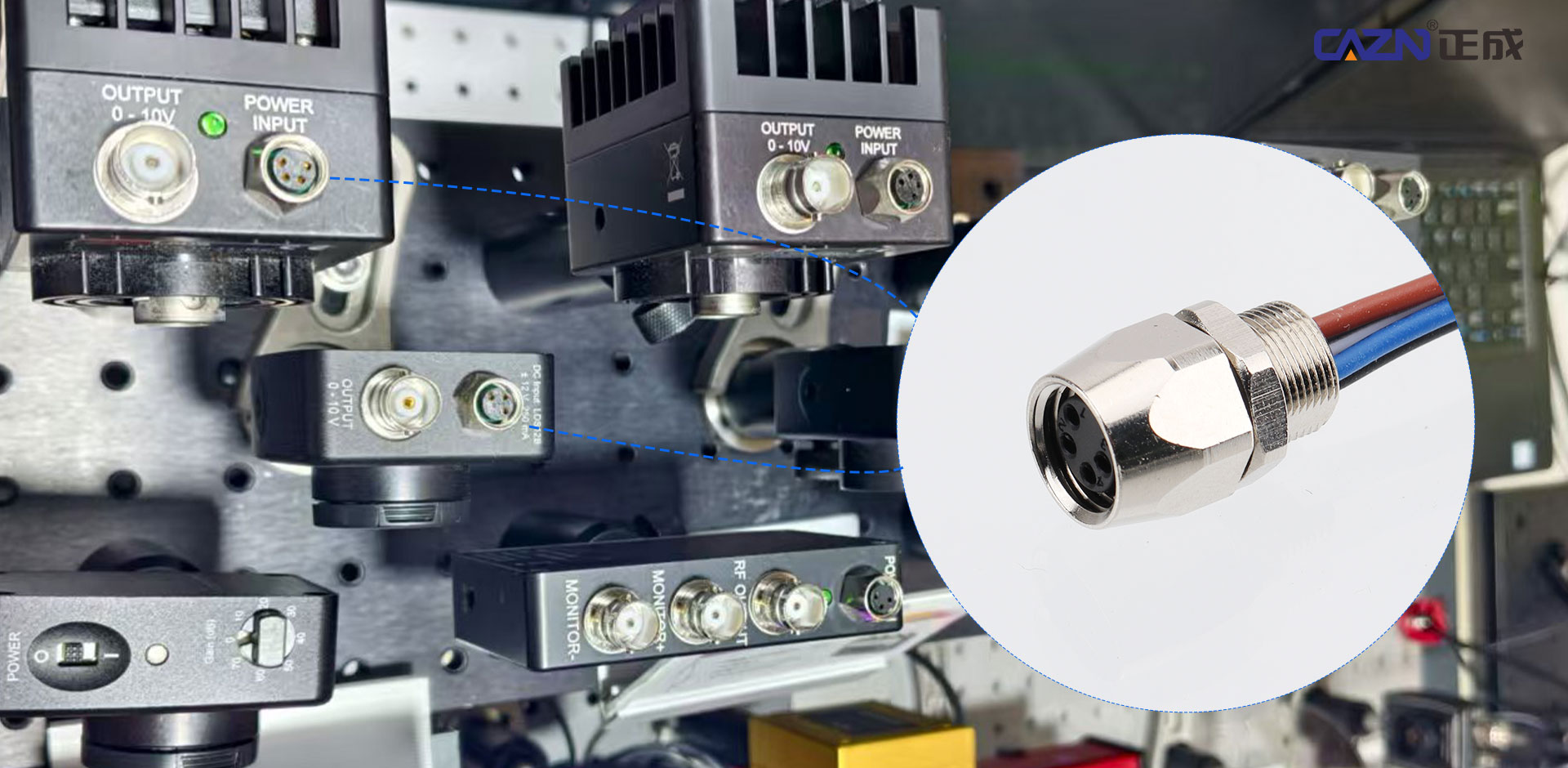

De M8-connector is een miniatuur industriële ronde connector ontworpen volgens de internationale norm IEC 61076-2-104. M8-connectoren zijn ontwikkeld voor industriële automatiseringstoepassingen waarbij de installatieruimte beperkt is en gedistribueerde signaalverwerving vereist is. Ze worden veel gebruikt met externe I/O-modules, compacte sensoren en kleine actuatoren.

Structurele kenmerken

De M8×1.0-schroefdraad biedt een compacte vormfactor die geschikt is voor kleine installatieruimtes en externe I/O-poorten met hoge dichtheid.

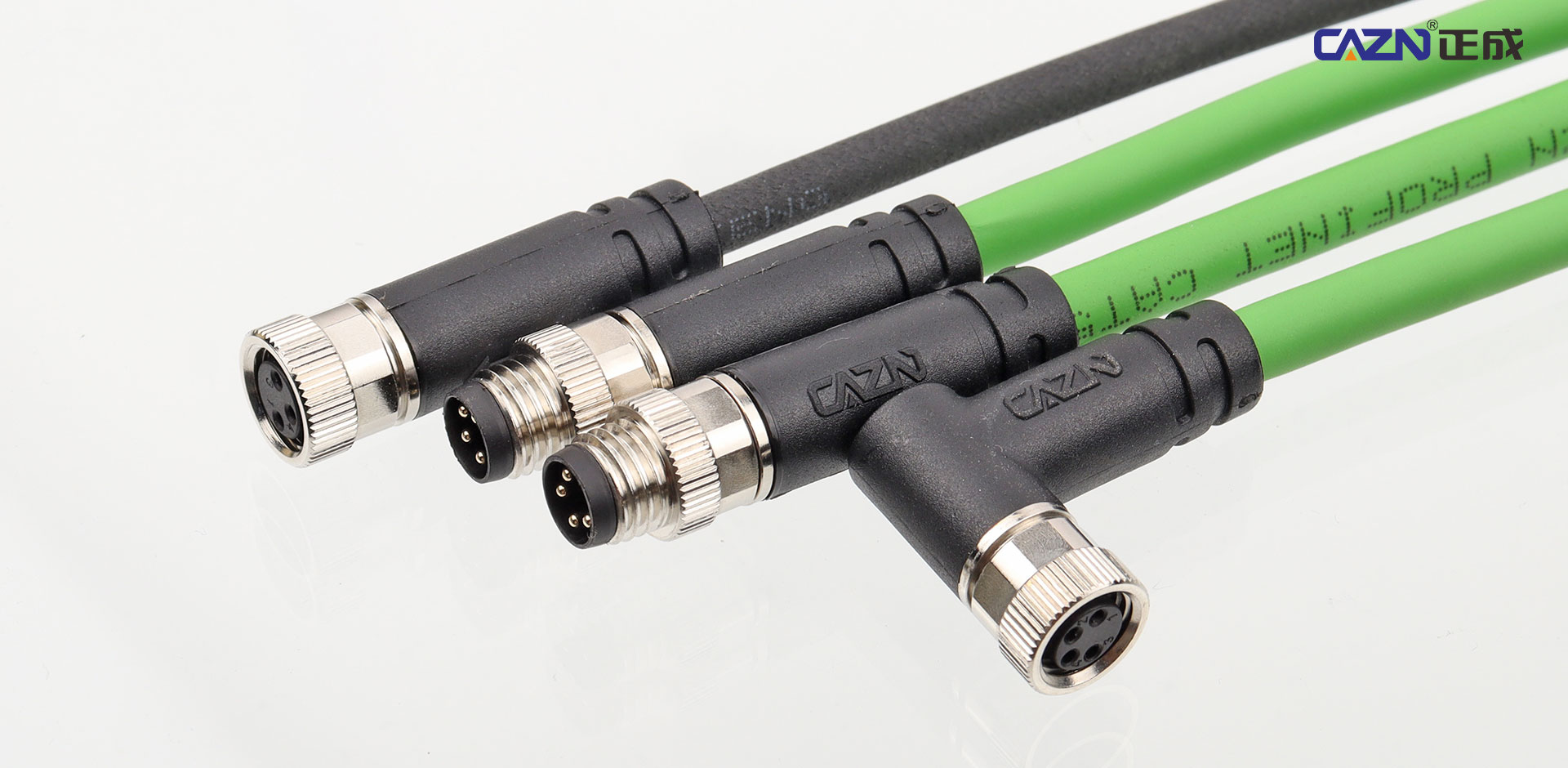

Er zijn rechte en haakse versies beschikbaar, met spiefuncties om onjuist inbrengen te voorkomen en vergrendeling met schroefdraad om de trillingsweerstand te verbeteren en losraken te voorkomen.

Elektrische prestaties

M8-connectoren ondersteunen doorgaans een nominale spanning van 50V AC / 60V DC en een maximale stroom van 3A, waardoor ze geschikt zijn voor 24V industriële sensorvoeding en signaaloverdracht.

Vergulde contacten zorgen voor een lage contactweerstand en minder signaalverlies, terwijl de levensduur van de paringscyclus ≥500 cycli kan bereiken.

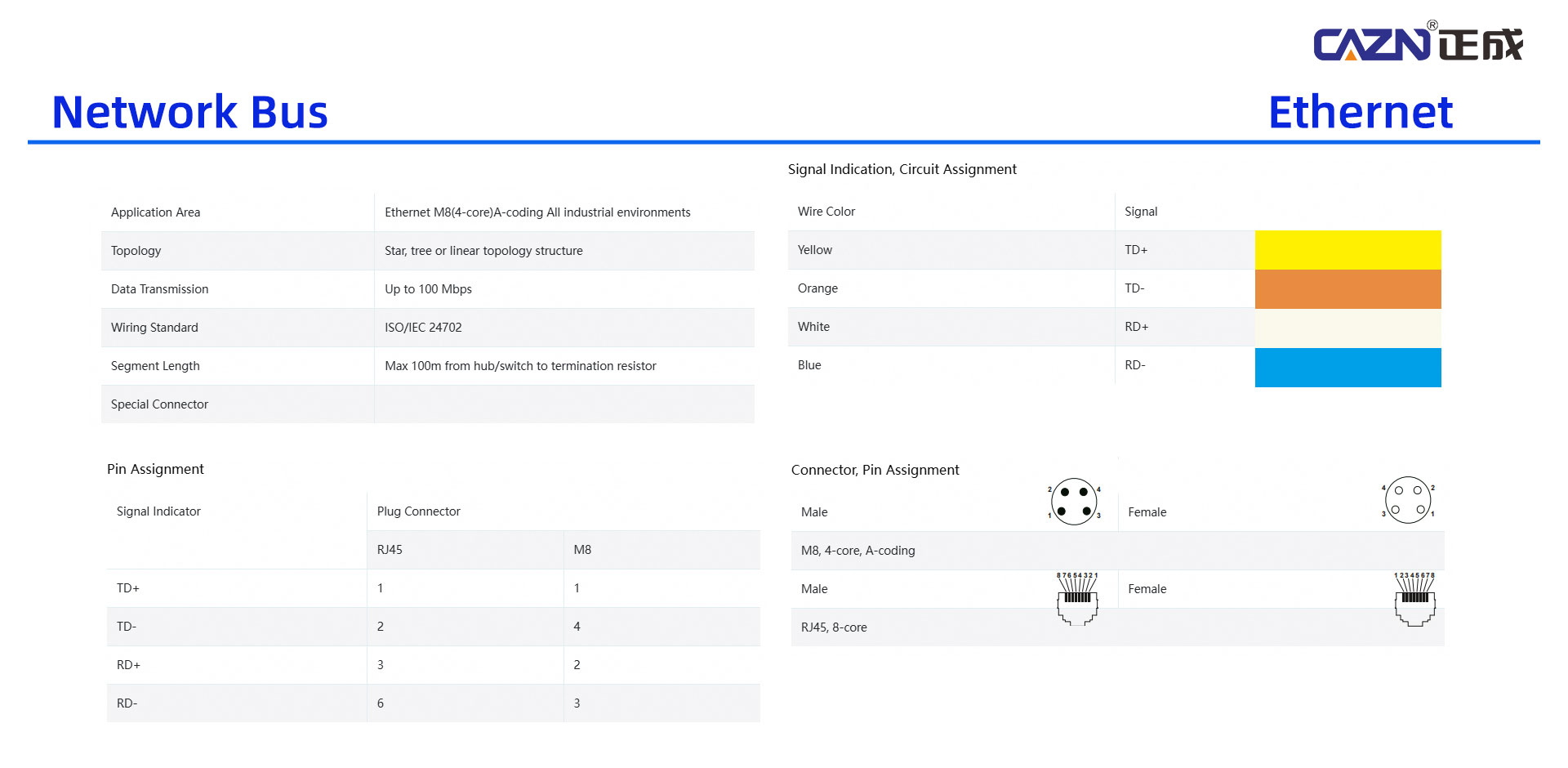

Pinconfiguraties omvatten 2-, 3-, 4-, 5- en 8-pins versies, met A-, B- en D-codering beschikbaar voor verschillende sensor-, veldbus- en Ethernet-toepassingen.

Bescherming en milieuprestaties

Het standaardbeschermingsniveau is doorgaans IP67 en biedt bescherming tegen stof, binnendringend water, olieverontreiniging en condensatie.

De connectoren zijn ontworpen om trillingen en mechanische schokken te weerstaan, waardoor ze geschikt zijn voor dynamische werkomgevingen zoals productielijnen en robotsystemen.

De behuizingsmaterialen omvatten vernikkeld messing en technische kunststoffen, die weerstand bieden tegen corrosie en mechanische slijtage.

Kabelopties

Afhankelijk van de toepassing kunnen kabelmantels worden gekozen uit PVC, PUR en halogeenvrije vlamvertragende materialen.

PUR-kabels bieden superieure flexibiliteit en weerstand tegen herhaaldelijk buigen en slepen, waardoor ze bijzonder geschikt zijn voor bewegende apparatuur en dynamische kabelgeleidingstoepassingen.

Installatie en onderhoud

Snelkoppeling met schroefdraad vereenvoudigt installatie ter plaatse zonder ingewikkelde soldeer- of stripwerkzaamheden.

Dankzij het onafhankelijke plug-and-play-ontwerp kunnen individuele aansluitpunten worden vervangen wanneer er fouten optreden, zonder dat het volledige bedradingssysteem hoeft te worden gewijzigd.

Gebaseerd op internationale standaarden kunnen M8-connectoren op grote schaal worden geïntegreerd met externe I/O-systemen, naderingsschakelaars, foto-elektrische sensoren en andere industriële automatiseringsapparaten van verschillende merken.

M8 versus M12 industriële ronde connectoren

Hoe u M8-connectoren voor IO-Link selecteert

Bij het selecteren van M8-connectoren voor IO-Link-toepassingen moet rekening worden gehouden met drie belangrijke dimensies: protocolkenmerken, hardwarespecificaties en bedrijfsomstandigheden. De connector, kabel, I/O-module en masterstation moeten worden beschouwd als één compleet verbindingssysteem.

Zorg dat de pinconfiguratie en codering overeenkomen

Voor IO-Link-toepassingen moet een M8 A-gecodeerde connector worden geselecteerd om te voldoen aan de relevante IEC 61076-2-104-vereisten.

Voor standaard IO-Link-apparaatconnectiviteit is een 4-pins configuratie vereist. De typische pintoewijzing is:

Pin 1: 24V+ voeding

Pen 3: 0V

Pin 4: C/Q bidirectioneel communicatiekanaal

Pin 2: Aux-I/O of ongebruikt, afhankelijk van de apparaatconfiguratie

Een 3-pins M8-connector kan niet de volledige standaard IO-Link-verbinding bieden die nodig is voor stroom- en bidirectionele communicatie.

Voor elektrische compatibiliteit moet de connector minimaal 60 V DC en 3 A ondersteunen, met een contactweerstand van ≤10 mΩ, wat voldoende ruimte biedt voor 24 V IO-Link-sensoren en hun communicatievereisten.

Selecteer de verbindingsmethode volgens de bedradingsomgeving

Voor op locatie aangepaste bedrading kan de voorkeur worden gegeven aan een soldeerloze versie met schroefaansluiting of schroefklem. Er is geen gespecialiseerde krimpapparatuur voor nodig en het maakt het mogelijk dat kabels direct op de installatielocatie worden doorgesneden en afgesloten, waardoor het geschikt is voor logistieke sorteersystemen en laslijnen voor auto's.

Voor gestandaardiseerde productiebedrading in grote volumes verdienen voorgevormde, spuitgegoten kabelassemblages over het algemeen de voorkeur, omdat de geïntegreerde constructie consistentere afdichtingsprestaties biedt en grootschalige kabelvoorbereiding vereenvoudigt.

De connectorgeometrie moet ook overeenkomen met de beschikbare installatieruimte.

Voor toepassingen met voldoende vrije ruimte en eenvoudige kabelgeleiding zorgt een rechte M8-connector voor een eenvoudige installatie en gemakkelijke toegang tot de aansluitingen.

Voor dicht op elkaar geïnstalleerde sensoren of krappe ruimtes kan een haakse M8-connector van 90° de installatiediepte verkleinen en overmatig buigen van de kabel helpen voorkomen.

Stem bescherming en kabelmaterialen af ​​op de omgeving

Voor standaard industriële toepassingen is over het algemeen een M8-connector met IP67-beschermingsgraad geschikt.

Voor laslijnen in auto's en andere omgevingen die worden blootgesteld aan olie, lasspatten, trillingen en temperatuurschommelingen, biedt een PUR-mantelkabel in combinatie met een roestvrijstalen M8-connector een verbeterde weerstand tegen olie, mechanische belasting en blootstelling aan de omgeving.

Voor veeleisende toepassingen kan een werktemperatuurbereik van ongeveer -40°C tot +80°C een geschikt werkingsvenster bieden voor buitenapparatuur, productielijnen in de automobielsector en andere omgevingen met variabele temperatuur.

Integreer M8-connectoren met IO-Link I/O-modules

De connectorkeuze mag niet onafhankelijk van de IO-Link-master of de gedistribueerde I/O-module worden beschouwd.

Als een gedistribueerde I/O-module M12 A-gecodeerde poorten gebruikt, zoals bepaalde IP67 gedistribueerde I/O-systemen, kan een M8-connector niet rechtstreeks worden aangesloten. Om de signaalovergang te voltooien is een M8-naar-M12-adapterkabel nodig.

Voor compacte IP20 I/O-modules die in schakelkasten zijn geïnstalleerd en zijn uitgerust met M8-poorten, kunnen M8-connectoren rechtstreeks worden aangesloten. Omdat de kastomgeving normaal gesproken droog en beschermd is, kan een IP20-connector een kosteneffectievere oplossing bieden dan een IP67-product met beschermingsgraad voor buitenshuis.

Bij gebruik van IO-Link-sensorverdeelkasten moet het aantal M8-poorten overeenkomen met de vereiste sensordichtheid. 4-poorts en 8-poorts M8-verdeelkasten kunnen meerdere sensoren lokaal aansluiten, terwijl de geaggregeerde signalen via een M12-busverbinding naar de IO-Link-master worden verzonden.

Typische IO-Link-applicatieselectie

Voor IO-Link-fotocellen op logistieke sorteermachines kan een 4-aderige M8-schroefklem-haakse connector worden geselecteerd. De kabel kan door beschermende buizen worden geleid en ter plaatse worden afgesloten, terwijl de vierde geleider het bidirectionele C/Q-communicatiekanaal levert dat nodig is voor IO-Link.

Voor IO-Link-naderingssensoren op laslijnen in de automobielsector kan een 4-aderige M8-connector met een PUR-oliebestendige kabel worden gecombineerd met de CAZN anti-vibratie- en anti-loslating-vergrendelingsstructuur. Deze configuratie is ontworpen om bestand te zijn tegen lasspatten, olievervuiling en voortdurende hoogfrequente trillingen, waardoor het risico op verbindingsfouten als gevolg van mechanisch loskomen wordt verminderd.

Voor compacte IO-Link-modules in schakelkasten kan een IP20-gecertificeerde 4-aderige rechte M8-connector met veerklembedrading een economische oplossing bieden voor droge, beschermde omgevingen.

CAZN: M8-hardware verbinden met industriële digitalisering

Het onderliggende concurrentievermogen van industriële automatisering wordt vaak bepaald door ogenschijnlijk kleine verbindingsinterfaces.

Van de anti-vibratie en anti-loslating structurele innovatie van M8-connectoren tot de implementatie van IO-Link digitale communicatie door het hele systeem, CAZN richt zich op industriële bedrijfsomstandigheden in de echte wereld en integreert de principes van stabiliteit, betrouwbaarheid en traceerbaarheid in elk contact, draad en validatieproces.

CAZN vergelijkt de basisprestaties niet simpelweg met internationale merken. Het doel is om industriële klanten verbindingsoplossingen te bieden die beter zijn aangepast aan lokale productieomgevingen en kosteneffectiever zijn onder bedrijfsomstandigheden met hoge belasting, hoge trillingen en hoge temperaturen.

Door de compatibiliteit tussen M8-connectorhardware en IO-Link-communicatietechnologie voortdurend te verbeteren, wil CAZN van elk sensorverbindingspunt een betrouwbaar data-invoerpunt voor industriële digitalisering maken, waardoor klanten de operationele efficiëntie kunnen verbeteren, de kosten kunnen verlagen en de onafhankelijkheid van de toeleveringsketen kunnen versterken.
