CAZN | 7/8 Selectiegids voor waterdichte connectoren

De CAZN 7/8 ronde connector, met een diameter van 7/8 inch en 7/8-16UNF-schroefdraad, is een connector van industriële kwaliteit die speciaal is ontworpen voor transmissie met gemiddeld tot hoog vermogen en gecombineerde kracht- en signaaloverdracht in industriële automatiseringstoepassingen. De belangrijkste voordelen zijn onder meer een hoge stroomcapaciteit van 8–13A, een nominale spanning van 300V, een sterke trillingsbestendigheid dankzij schroefdraadvergrendeling en IP67-bescherming. De connector wordt veel gebruikt bij de opwekking van windenergie, hogesnelheidstreinen, automobielproductie, intelligent transport, slimme productie en andere industriële toepassingen.

De CAZN 7/8-connector is compatibel met grote internationale merken en ondersteunt NMEA 2000- standaardinterfaces. Beschikbare configuraties omvatten 3-, 4-, 5- en 6-pins versies , montage op voor- of achterpaneel, soldeer- of PCB-aansluiting en IP65/IP67-beschermingsopties. De serie voldoet aan de vereisten van IEC 61076-2-101 en is ontworpen om te voldoen aan de NMEA 2000-compatibiliteitsvereisten.

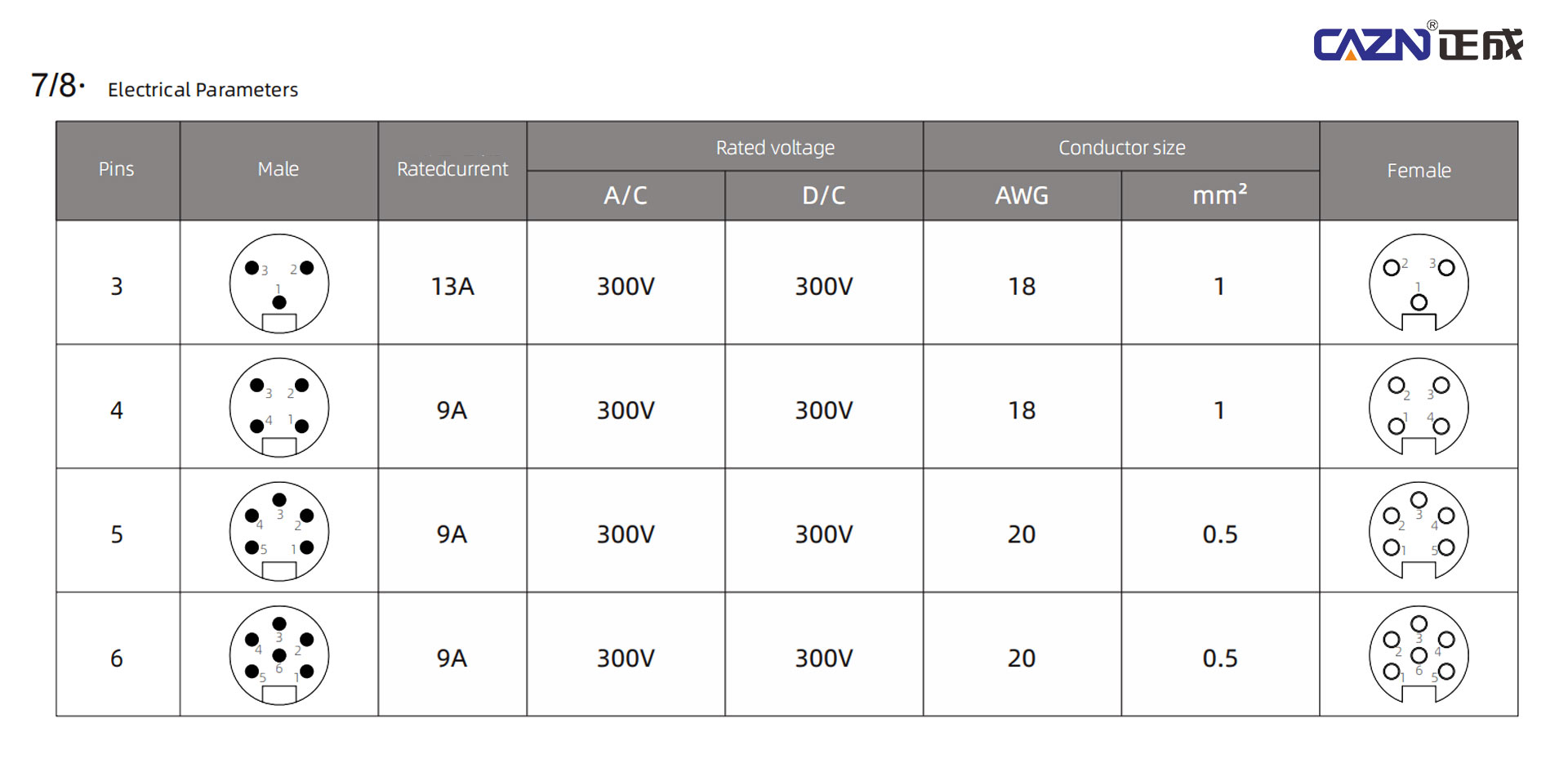

Selecteren op basis van transmissievereisten: Pintelling

Het aantal pinnen bepaalt direct de functies die de connector kan ondersteunen. De selectie moet daarom gebaseerd zijn op de werkelijke stroom- en signaalvereisten van de apparatuur.

3-pins (2P+PE): Bij voorkeur voor krachtoverbrenging

De 3-pins configuratie is in de eerste plaats ontworpen voor krachtoverbrenging en is geschikt voor standaard stroomvoorzieningstoepassingen waarbij spanningvoerende, neutrale en beschermende aardverbindingen vereist zijn. Typische toepassingen zijn onder meer kleine en middelgrote motoren, actuatoren en basissensorvoedingen. Met een maximale nominale stroom van 13A biedt de 3-pins configuratie de hoogste stroomcapaciteit binnen de serie.

4-pins: voeding + hulpcircuit of stuursignaal

De 4-pins configuratie is geschikt voor toepassingen die krachtoverbrenging nodig hebben in combinatie met een klein aantal hulpcircuits of stuursignalen. Typische toepassingen zijn onder meer actuatoren die hulpvoeding of eenvoudige feedbacksignalen vereisen.

5-pins: geïntegreerde voeding en communicatie

De 5-pins configuratie is geschikt voor toepassingen die gelijktijdige stroom- en communicatietransmissie vereisen. Typische toepassingen zijn onder meer veldbusapparaten die gebruikmaken van protocollen zoals DeviceNet en CANopen, waarbij specifieke pinnen kunnen worden toegewezen aan communicatiesignalen zoals CAN_H en CAN_L, terwijl ze gescheiden blijven van stroomaansluitingen.

6-pins: complexe besturingstoepassingen

De 6-pins configuratie is ontworpen voor complexere besturingsvereisten waarbij meerdere feedbacksignalen of besturingscircuits via één enkele connector moeten worden verzonden. Het is geschikt voor geavanceerde actuatoren en andere apparatuur met meerdere signaalinterfaces.

Selecteren op montagemethode en connectorstructuur

De montagepositie, de richting van de kabeluitgang en de bedradingsmethode moeten in aanmerking worden genomen in overeenstemming met de structuur van de apparatuur en de installatieomgeving.

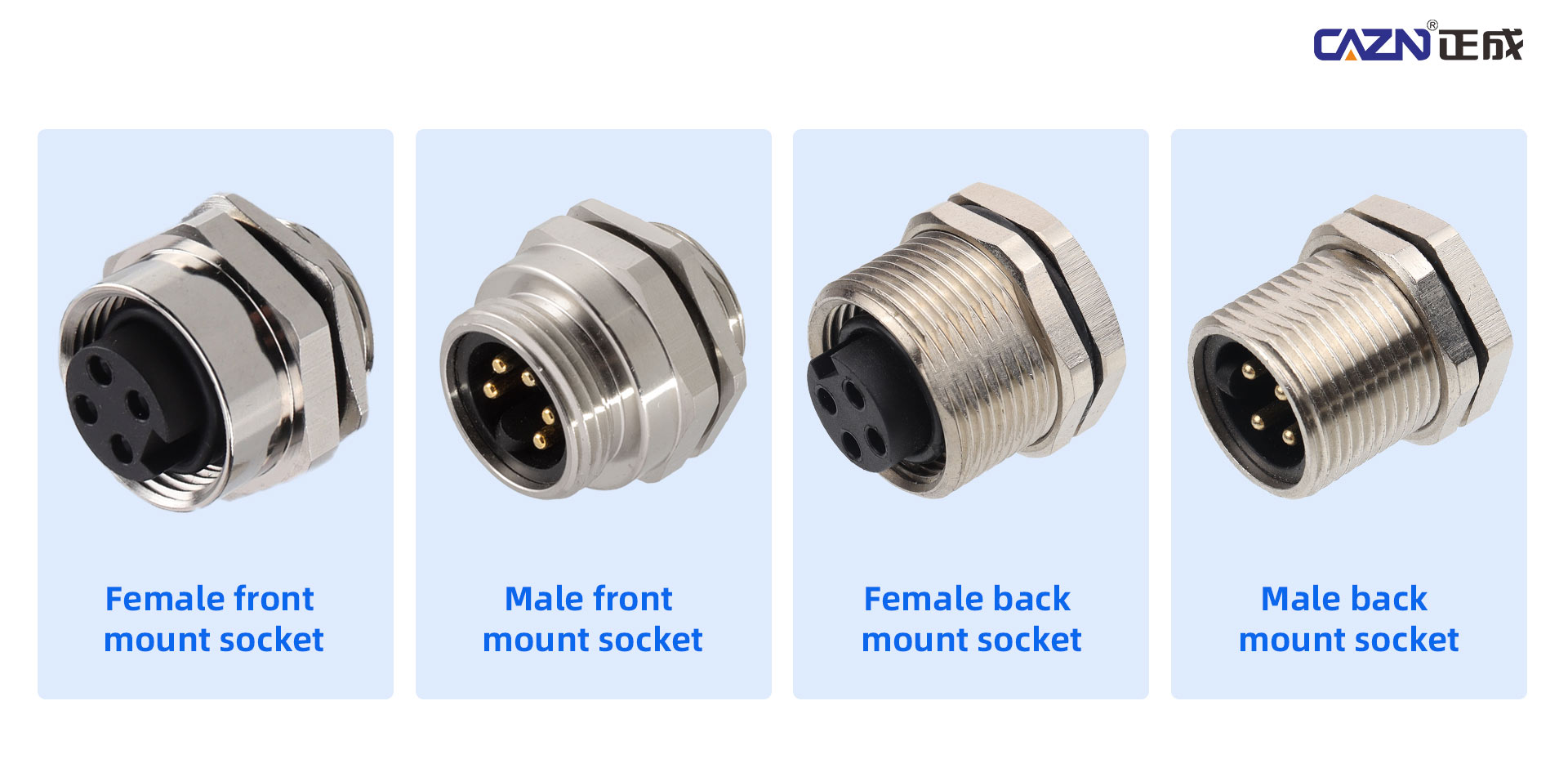

Montagepositie: op paneel gemonteerd, bedraadbaar of voorgevormd

Voor apparatuurbehuizingen en schakelkasten kunnen paneelgemonteerde connectoren vanaf de voor- of achterkant van het paneel worden geïnstalleerd en zijn geschikt voor schakelkasten, I/O-boxen en andere vaste apparatuur.

Voor tijdelijke veldbedrading, aanpassingen aan apparatuur of aansluitingen aan het uiteinde van apparatuur bieden veldbedradbare versies, zoals rechte en haakse configuraties, een grotere installatieflexibiliteit en kunnen ze bedrading met schroefklemmen ondersteunen.

Voor de productie van grote volumes integreren voorgevormde kabelassemblages de connector en de kabel door middel van spuitgieten, waardoor de veldbedradingswerkzaamheden worden verminderd en de productieconsistentie wordt verbeterd.

Kabeluitgangshoek: recht of 90° haaks

Voor rechte kabelgeleiding kan een rechte connector de axiale installatieruimte helpen minimaliseren.

Wanneer kabels door zijwanden, hoeken of besloten ruimtes moeten worden afgevoerd, kan een haakse connector van 90° zorgen voor een betere routeringsflexibiliteit en minder interferentie met omliggende componenten.

Bedradingsmethode: soldeerdraad of schroeftype

Soldeerdraadversies maken gebruik van krimp- of soldeermethoden om een ​​veilige elektrische verbinding tot stand te brengen en zijn geschikt voor vaste apparatuur en permanente installaties.

Versies van het schroeftype maken veldbedrading mogelijk zonder soldeerapparatuur, waardoor ze geschikt zijn voor installatie ter plaatse, modificatie van apparatuur en flexibele bedradingsvereisten.

Selecteren volgens eisen op het gebied van milieubescherming

De gebruiksomgeving is een cruciale factor bij het selecteren van een waterdichte connector.

Standaard industriële omgevingen

Voor droge binnenomgevingen zonder sterke corrosieve blootstelling is IP65- of IP67-bescherming over het algemeen voldoende om stofbescherming en weerstand tegen waternevel te bieden.

Zware industriële omgevingen

Voor installaties buitenshuis, vochtige omgevingen, stoffige productieruimtes, olieachtige omstandigheden of toepassingen die regelmatig wassen vereisen, moet beschermingsgraad IP67 of hoger worden overwogen. IP67 biedt volledige stofbescherming en weerstand tegen tijdelijke onderdompeling. IP68 is geschikter voor toepassingen waarbij langdurige blootstelling aan water of voortdurende onderdompeling betrokken is, afhankelijk van de door de fabrikant gespecificeerde testomstandigheden.

Omgevingen met hoge trillingen

Toepassingen zoals stempelmachines, robotverbindingen en AGV's vereisen een veilige mechanische verbinding. Een 7/8-16UNF-borgstructuur met schroefdraad zorgt voor een strakke mechanische aangrijping die losraken bij herhaalde trillingen helpt voorkomen. Voor deze toepassingen verdienen vergrendelingsconnectoren met schroefdraad de voorkeur boven eenvoudige klikconstructies.

Selecteren op kabel en behuizingsmateriaal

Kabelmateriaal en connectorbehuizingsmateriaal moeten worden geselecteerd op basis van de gebruiksomgeving en bewegingsvereisten.

Kabel jas

Voor standaard binnentoepassingen biedt PVC-kabel een kosteneffectieve oplossing met goede flexibiliteit.

Voor toepassingen waarbij veelvuldig buigen, blootstelling aan olie of continue beweging nodig is, zoals AGV's en robotarmen, is PUR-kabel over het algemeen geschikter vanwege de verbeterde slijtvastheid, buigprestaties en trekweerstand.

Behuizingsmateriaal

Voor conventionele industriële omgevingen kunnen technische kunststoffen zoals PA-nylon of andere kunststof behuizingen een geschikte combinatie van isolatie, mechanische prestaties en kostenefficiëntie bieden.

Voor toepassingen die een hogere slagvastheid, corrosiebestendigheid of elektromagnetische afscherming vereisen, kunnen metalen behuizingen, zoals vernikkeld messing, extra mechanische bescherming en afschermingsprestaties bieden.

Aanbevolen configuraties voor verschillende toepassingen

Voor zuivere voedingstoepassingen, zoals stroomverdeling op productielijnen en motoraandrijfsystemen, wordt een 3-pins IP67-configuratie aanbevolen, met een rechte connector of voorgevormde kabel, afhankelijk van de installatievereisten.

Voor gecombineerde stroom- en signaaloverdracht, zoals veldbusmodules en gedistribueerde I/O-systemen, wordt een 5-polige IP67-configuratie aanbevolen. Afhankelijk van de beschikbare installatieruimte kan voor een rechte of haakse connector worden gekozen, terwijl PUR-kabel geschikt is voor toepassingen waarbij sprake is van beweging of veelvuldig buigen.

Voor buiten- of ruwe omgevingen, waaronder systemen voor fotovoltaïsche energieopslag, laadstations buiten en havenmachines, kan een 3-pins of 5-pins IP68-configuratie worden overwogen, samen met PUR-kabel en een vergrendelingsstructuur met schroefdraad.

CAZN 7/8-serie en modelvoorbeelden

De Europese standaard 7/8 connectorserie van CAZN omvat meerdere configuraties die zijn ontworpen voor verschillende pinaantallen en structurele vereisten.

Representatieve modellen zijn onder meer: ​​7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13

Over het algemeen komt de numerieke aanduiding binnen het model overeen met het aantal pinnen en de structurele configuratie. Voordat u bestelt, moet de exacte specificatie worden bevestigd aan de hand van de elektrische, mechanische en omgevingsvereisten van de apparatuur.

Kernpunten voor internationale merkvervanging

De CAZN 7/8-connectorserie is ontworpen om compatibele vervangingsopties te bieden voor grote internationale merken, waaronder Phoenix Contact, Amfenol, TE Connectivity en Binder.

Het vervangingsontwerp is gericht op het afstemmen van de belangrijkste mechanische en elektrische interfacevereisten, inclusief connectorafmetingen en pinconfiguraties. Voor compatibele toepassingen vereist de bestaande apparatuur mogelijk geen aanpassingen aan de originele montageopening.

Bij het selecteren van een CAZN-vervangende connector voor een geïmporteerd product zijn de drie belangrijkste parameters die u eerst moet verifiëren het aantal pinnen, de montagemethode en de beschermingsgraad. Deze parameters kunnen snel het juiste CAZN-model verfijnen.

Voordat de connector definitief wordt vervangen, moeten echter ook de volledige elektrische specificaties, draadspecificatie, pintoewijzing, kabelconfiguratie, montageafmetingen en omgevingseisen van de originele connector worden gecontroleerd om volledige systeemcompatibiliteit te garanderen.

Het kiezen van de juiste CAZN 7/8 waterdichte connector

De juiste CAZN 7/8 waterdichte connector moet worden geselecteerd op basis van de daadwerkelijke combinatie van stroomvereisten, signaalvereisten, installatiestructuur, omgevingsomstandigheden, kabelbeweging en mechanische spanning.

Een 3-pins connector is over het algemeen geschikt voor eenvoudige stroomoverdracht, terwijl 5-pins en 6-pins configuraties meer flexibiliteit bieden voor gecombineerde stroom-, communicatie- en besturingstoepassingen. IP67 is zeer geschikt voor veel industriële omgevingen, terwijl IP68 kan worden overwogen voor toepassingen waarbij sprake is van ernstigere blootstelling aan water.

Met zijn 7/8-16UNF schroefdraadaansluiting, 8-13A stroomsterkte, 300V nominale spanning, meerdere pinconfiguraties en IP65/IP67-beschermingsopties biedt de CAZN 7/8-serie een flexibel verbindingsplatform voor industriële automatisering, slimme productie, transport, energie en andere veeleisende toepassingen.
