CAZN 7/8"-connector: betrouwbare connectiviteit voor industriële automatisering en slimme productie

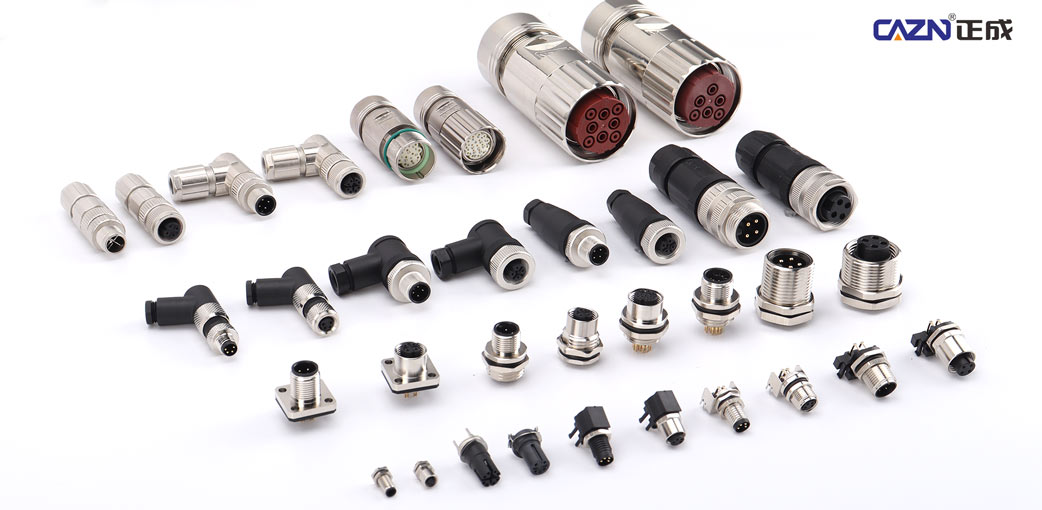

CAZN is een merk gespecialiseerd in R&D en productie van industriële connectoren. Het productportfolio omvat ronde connectoren, sensorconnectoren, veldbedradbare connectoren en andere series, die veel worden gebruikt in industriële automatisering, slimme productie, nieuwe energie, spoorwegvervoer en andere toepassingen. Met strikte kwaliteitscontrole en voortdurende technologische innovatie biedt CAZN betrouwbare industriële verbindingsoplossingen die zijn ontworpen om stabiele stroom- en signaaloverdracht te garanderen in veeleisende industriële omgevingen.

Kernproductspecificaties

Elektrische specificaties: De CAZN 7/8"-connector heeft een nominale stroom van 13 A en een nominale spanning van 300 V en ondersteunt laagfrequente, hoge stroomtransmissie

is voor industriële stroomvoorzieningstoepassingen.

Pinconfiguraties: Verkrijgbaar in 3-pins, 4-pins, 5-pins en 6-pins configuraties, de connector kan voldoen aan verschillende vereisten voor eenfasige stroom, driefasige stroom en gecombineerde stroom- en signaaloverdracht.

Materialen: De contacten zijn voorzien van een vergulde koperen constructie, waardoor een insteek- en uittreklevensduur van meer dan 500 cycli wordt geboden. De isolator is gemaakt van PA-nylon voor betrouwbare elektrische isolatie en mechanische duurzaamheid.

Beschermingsgraad: Met een IP67-beschermingsgraad en meerdere afdichtringen is de connector ontworpen om bestand te zijn tegen vocht, stof en lichte blootstelling aan zoutnevel in veeleisende industriële omgevingen.

Belangrijkste voordelen in industriële automatisering

Brede compatibiliteit: De CAZN 7/8"-connector volgt industriële busstandaarden zoals CANopen en kan compatibel zijn met producten van grote merken, waaronder Phoenix Contact, Amfenol en TE Connectivity, waardoor de integratiecomplexiteit tijdens de ontwikkeling van apparatuur en systeemupgrades wordt verminderd.

Hoge milieubestendigheid: De trillingsbestendigheid en de prestaties bij hoge en lage temperaturen maken het geschikt voor productielijnen waar apparatuur wordt blootgesteld aan voortdurende mechanische trillingen. Betrouwbare vergrendeling en afdichting helpen het risico op losse verbindingen en onverwachte stroomonderbrekingen te verminderen.

Maatwerkmogelijkheden: CAZN ondersteunt maatwerk via spuitgieten en kan afgewerkte kabelassemblages leveren met verschillende kabellengtes, afhankelijk van specifieke bedradingsvereisten. Hierdoor kunnen de connectoren worden geïntegreerd met reguliere PLC- en servomotorsystemen van fabrikanten als Siemens en Mitsubishi.

Typische toepassingen

Stroomdistributie van apparatuur en productielijnen

De primaire positionering van de CAZN 7/8"-connector is als een interface met gemiddeld tot hoog vermogen voor industriële stroomdistributie. Hij kan worden gebruikt in een verscheidenheid aan automatiseringstoepassingen.

Servomotoren en aandrijfsystemen: Biedt stabiele stroomaansluitingen voor kleine en middelgrote servomotoren en motoren met fractionele pk's.

Sensor- en actuatorvoeding: levert stroom aan veldapparatuur zoals naderingssensoren, foto-elektrische sensoren, magneetkleppen en eindschakelaars.

Industriële verwarming en verlichting: Geschikt voor belastingen met een hoger vermogen, zoals industriële verwarmingen, LED-verlichtingssystemen en commerciële afvalwaterpompen.

Sensor-actuator aansluitdozen: Functioneert als kerninterface voor actieve distributie-eenheden en helpt complexe veldbedrading te vereenvoudigen door stroom- en signaalverbindingen te consolideren.

Industriële veldbus- en communicatieondersteuning

Naast stroomoverdracht kunnen CAZN 7/8"-connectoren verschillende industriële communicatievereisten ondersteunen.

DeviceNet (CAN Bus): Met T-type verdelers kunnen meerdere apparaten stroom- en communicatiesignalen ontvangen vanaf één enkel aansluitpunt, waardoor de veldbusbedrading wordt vereenvoudigd.

PROFIBUS, CC-Link en AS-Interface (AS-i): De connector kan worden toegepast op industriële communicatienetwerken waar betrouwbare verbindingen op veldniveau vereist zijn.

NMEA 2000: In maritieme netwerktoepassingen kan de connector gecombineerde 24V DC-voeding en CAN-bus signaaloverdracht ondersteunen via een uniforme verbindingsarchitectuur.

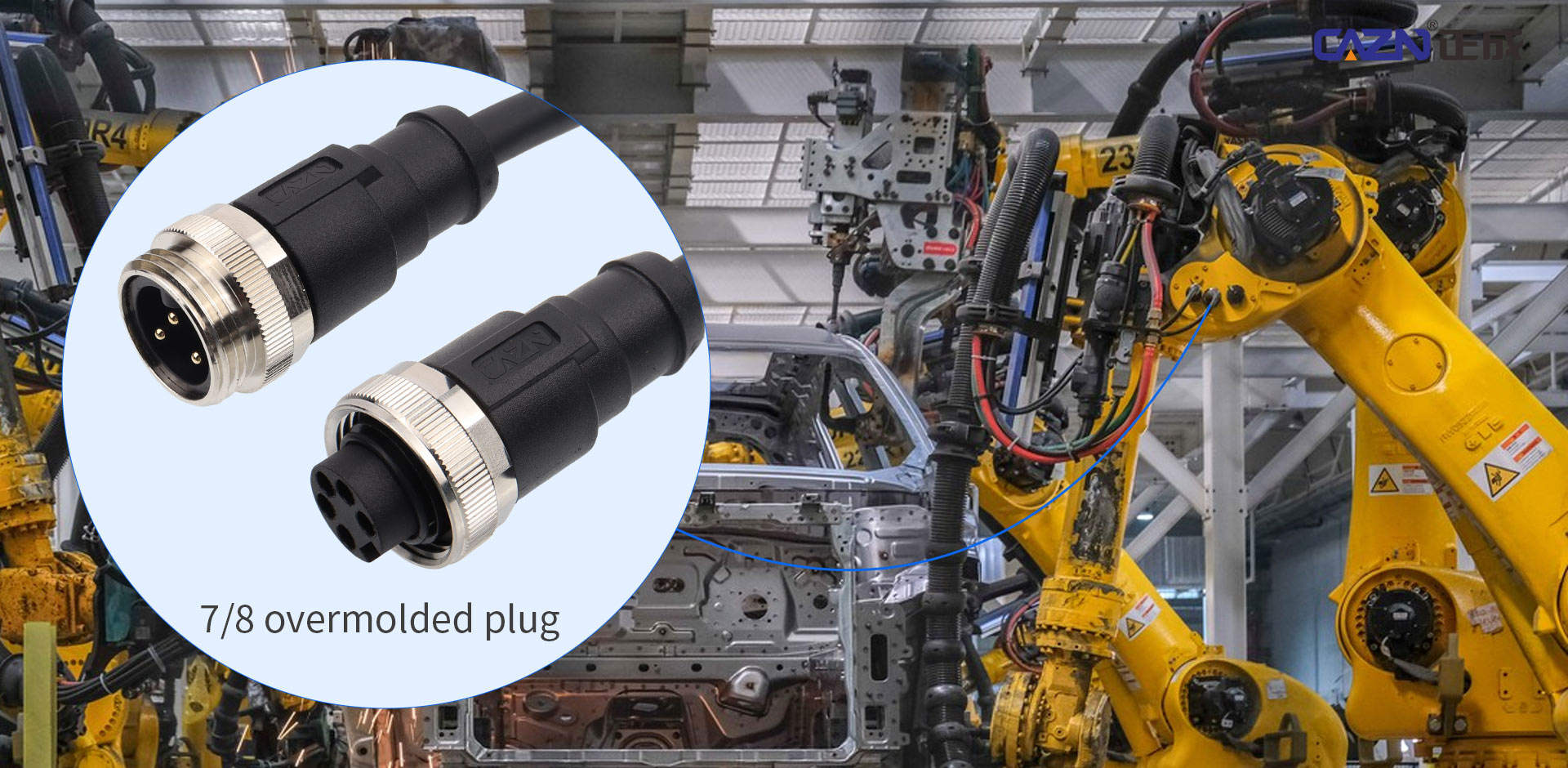

Robots voor materiaalbehandeling en flexibele productielijnen

Flexibele productiesystemen stellen hogere eisen aan de betrouwbaarheid van connectoren, omdat kabels herhaaldelijk kunnen buigen, bewegen en trillen.

De CAZN 7/8"-connector kan worden gebruikt met flexibele kabels en voorgevormde connectoren voor de bedrading van foto-elektrische en naderingssensoren op robots voor materiaalbehandeling. Door aansluitdozen en gedistribueerde I/O te integreren, kunnen meerdere signaalverbindingen worden geconsolideerd, waardoor het totale aantal kabeltrajecten wordt verminderd terwijl de betrouwbare signaaloverdracht behouden blijft.

Voor robotarmen en andere bewegende apparatuur zijn de flexibiliteit en mechanische duurzaamheid van de kabelconstructie bijzonder belangrijk. De connector en kabel moeten tijdens herhaalde bewegingscycli betrouwbaar kunnen functioneren zonder dat er intermitterende elektrische verbindingen ontstaan.

Ondersteuning van slimme productie

In slimme productielijnen kan de CAZN 7/8"-connector dienen als een betrouwbaar knooppunt voor zowel stroom- als signaaloverdracht.

Gedistribueerde I/O-architectuur: een configuratie met aansluitdoos plus 7/8"-connector maakt gedecentraliseerde stroomverdeling en connectiviteit op veldniveau mogelijk. Dit kan de bedrading vereenvoudigen en tegelijkertijd productielijnen gemakkelijker opnieuw configureren en uitbreiden.

Modulair apparatuurontwerp: Met veldbedradbare connectoren kunnen gebruikers de juiste kabellengtes en kabelmaterialen selecteren op basis van de apparatuurvereisten, waardoor een grotere flexibiliteit wordt geboden voor productiesystemen die regelmatig worden aangepast.

Ondersteuning voor voorspellend onderhoud: Betrouwbare fysieke verbindingen zorgen voor een stabiele overdracht van sensorgegevens naar MES- en IoT-platforms. Consistente signaaloverdracht biedt een betrouwbare basis voor monitoring van de conditie van apparatuur en voorspellend onderhoud.

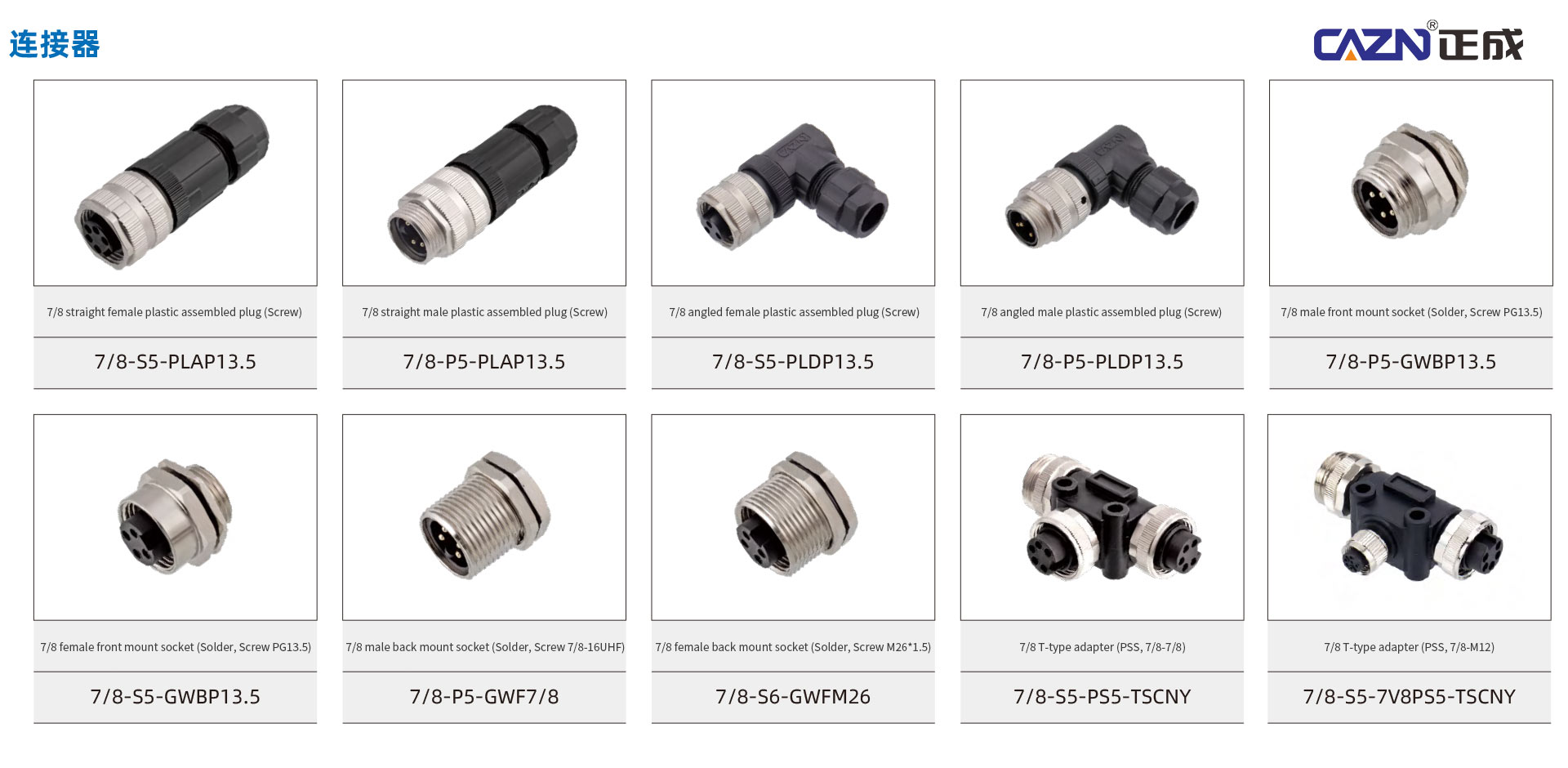

Aanbevolen CAZN 7/8"-modellen

De CAZN 7/8-serie omvat een reeks gestandaardiseerde modellen voor verschillende pinconfiguraties en installatievereisten.

Representatieve modellen zijn onder meer: ​​7/8-P3-GWBP13, 7/8-P4-GWBP13, 7/8-P5-GWBP13, 7/8-S5-GWBP13

Deze modellen omvatten verschillende pinaantallen en montageconfiguraties en kunnen worden geselecteerd op basis van de gebruikelijke interface-eisen voor industriële automatisering.

Compatibiliteit met grote internationale merken

De CAZN 7/8" connectorserie is ontworpen om vervangings- en integratievereisten voor veelgebruikte internationale industriële connectormerken te ondersteunen.

Phoenix Contact: CAZN 7/8"-voedingsconnectoren kunnen worden gebruikt als compatibele alternatieven voor overeenkomstige 7/8 interfaces, met bijpassende pinconfiguraties, montageafmetingen en vergrendelingsinterfaces met schroefdraad voor toepassingen met producten uit de SACC-MIN-serie.

Amfenol: De serie CAZN 7/8" ronde industriële connectoren ondersteunt compatibiliteitsvereisten voor overeenkomstige Amfenol 7/8-interfaces en dekt toepassingen met industriële buscommunicatie en stroomaansluitingen.

TE Connectivity: Overeenkomstige 7/8" industriële stroomconnectorconfiguraties kunnen worden gebruikt voor vervangings- en integratietoepassingen waarbij compatibele elektrische en mechanische specificaties vereist zijn.

Binder: CAZN 7/8" ronde connectoren kunnen toepassingen ondersteunen met overeenkomstige Europese standaard 7/8 interfaces die worden gebruikt in industriële automatiseringsapparatuur.

Compatibiliteit moet altijd worden geverifieerd aan de hand van het specifieke connectormodel, de elektrische specificaties, mechanische afmetingen, bedradingsconfiguratie en toepassingsvereisten voordat vervanging of systeemintegratie plaatsvindt.

Betrouwbare connectiviteit voor industriële automatisering

De CAZN 7/8"-connector combineert een nominale stroom van 13 A, een nominale spanning van 300 V, IP67-bescherming, vergulde koperen contacten, meer dan 500 aansluitcycli en meerdere pinconfiguraties om aan de aansluitvereisten van industriële automatiseringsapparatuur te voldoen.

Van stroomverdeling en sensor-actuatorbedrading tot veldbuscommunicatie, robotsystemen, gedistribueerde I/O en flexibele productielijnen: de 7/8" connector biedt een compacte interface voor betrouwbare stroom- en signaaloverdracht.

Met een hoog stroomvoerend vermogen, sterke milieubescherming, trillingsbestendigheid, flexibele configuratie en aanpassingsmogelijkheden bieden CAZN 7/8" connectoren een betrouwbare connectiviteitsoplossing voor industriële automatisering en slimme productiesystemen.
