CAZN M-serie connectorselectiegids: de juiste oplossing kiezen van M5 tot M40

Connectoren uit de M-serie vormen de basis van industriële connectiviteit, maar het selecteren van de juiste connector gaat nooit alleen over het kiezen van een groter formaat. De echte selectiestrategie is gebaseerd op het nauwkeurig matchen van drie sleutelfactoren: installatieruimte, transmissievereisten en omgevingsbestendigheid. Het kiezen van een te grote connector kan onnodige kosten verhogen en waardevolle ruimte in beslag nemen, terwijl onjuiste installatiestress verborgen betrouwbaarheidsrisico's kan veroorzaken.

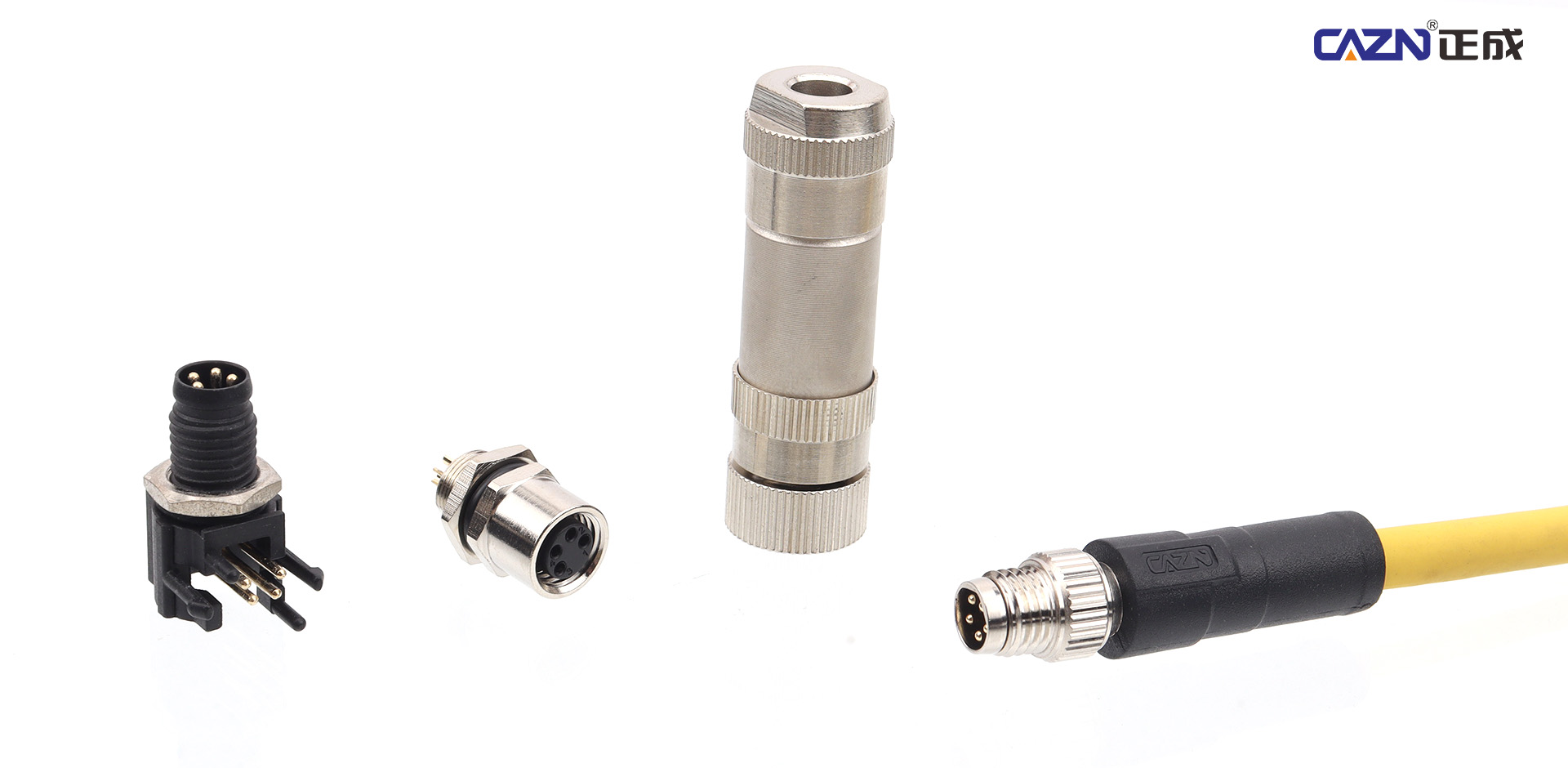

Met een compleet assortiment M-serie connectoren volgens de Europese standaard, van M5 tot M40, biedt CAZN nauwkeurige verbindingsoplossingen voor toepassingen variërend van miniatuursignaaloverdracht tot industriële apparatuur met hoog vermogen. Ondersteund door een eigen productiefaciliteit van 20.000 m² en meer dan 30 gepatenteerde technologieën, combineert CAZN geavanceerde productiemogelijkheden met praktische toepassingservaring om klanten te helpen selectierisico's te verminderen, de betrouwbaarheid van apparatuur te verbeteren en de algehele systeemprestaties te optimaliseren.

Deze selectiegids integreert de productkenmerken en technische ervaring van CAZN om gebruikers te helpen nauwkeurigere connectorbeslissingen te nemen tijdens het ontwerp en de aanschaf van apparatuur.

CAZN M-serie connectorselectie: begin met installatieruimte

Installatieruimte is de eerste beperking bij het selecteren van een connector uit de M-serie, omdat het beschikbare montageoppervlak de maximaal acceptabele connectorgrootte bepaalt. CAZN M-serie connectoren zijn ontworpen op basis van metrische draaddiameters van 5 mm tot 40 mm, waarbij elke maat is geoptimaliseerd voor verschillende industriële scenario's.

Voor extreem beperkte ruimtes, zoals miniatuursensoren, compacte besturingsmodules en robotverbindingen, is de CAZN M5-connector een ideale oplossing. Met een M5 × 0,5-schroefdraad, een compact ontwerp met een diameter van 5 mm en ondersteuning voor 2-4 contacten, biedt de M5-connector een stabiele signaaloverdracht met een nominale stroom van 1A. De vergrendelingsstructuur met schroefdraad zorgt voor een uitstekende trillingsbestendigheid, waardoor deze geschikt is voor toepassingen waarbij traditionele connectoren vanwege ruimtebeperkingen niet kunnen worden geïnstalleerd.

Wanneer iets meer aansluitmogelijkheden nodig zijn in compacte apparatuur, biedt de CAZN M8-connector een balans tussen formaat en prestaties. Met een M8 × 1,0-schroefdraad, ondersteuning voor 3-8 contacten, nominale stroom van 1,5 A tot 4 A, bedrijfstemperatuur van -25 ° C tot +85 ° C en IP67-bescherming, worden M8-connectoren veel gebruikt in industriële sensoren, PLC I/O-modules en compacte automatiseringssystemen. Hun weerstand tegen olie, koude omgevingen en mechanische trillingen maakt ze geschikt voor veeleisende industriële toepassingen.

Voor toepassingen die een hogere betrouwbaarheid vereisen binnen een beperkte installatieruimte, zoals medische apparatuur, testinstrumenten en compacte besturingseenheden, biedt de CAZN M9-connector een tussenoplossing tussen M8 en M12. Het ondersteunt 2–8 contacten, een nominale stroom van 1A tot 4A, en is verkrijgbaar met metalen of plastic behuizingen. Het veilige schroefvergrendelingsmechanisme zorgt voor stabiele verbindingsprestaties, zelfs bij voortdurende trillingen.

Wanneer de installatieruimte voldoende is, worden M12 en grotere connectoren de voorkeurskeuze voor algemene industriële toepassingen. De CAZN M12-connector, met een M12 × 1,0-schroefdraad, is een van de meest toegepaste industriële verbindingsstandaarden geworden vanwege het brede scala aan coderingsopties, het robuuste behuizingsontwerp en de compatibiliteit met sensoren, actuatoren, communicatiesystemen en automatiseringsapparatuur.

Het is belangrijk om te begrijpen dat grotere connectoren niet altijd beter zijn. Het gebruik van een M12-connector in een miniatuurapparaat dat is ontworpen voor M5-connectiviteit kan bijvoorbeeld de installatieproblemen, de kosten en de systeemomvang aanzienlijk vergroten zonder extra voordelen te bieden. Om een ​​nauwkeurige evaluatie te ondersteunen, levert CAZN meer dan 3.000 productmonsters voor installatietests vóór grootschalige productie.

Stem de connectorselectie af op de vereisten voor elektriciteit en datatransmissie

Nadat u de installatieruimte heeft bevestigd, is de volgende stap het selecteren van de connector op basis van de elektrische vereisten, inclusief signaaltype, stroomsterkte, spanningsniveau en communicatiesnelheid.

Voor signaaloverdracht met lage stroomsterkte onder 1A worden gewoonlijk M5-, M8- en M9-connectoren geselecteerd. Deze compacte connectoren zijn ontworpen voor sensoren, schakelaars en stuursignaaltoepassingen waarbij stabiele elektrische prestaties en signaalintegriteit essentieel zijn.

Voor gemiddelde stroomvereisten tussen 1,5 A en 10 A bieden M8-, M12-, M14- en M16-connectoren flexibelere oplossingen. Onder hen ondersteunt de CAZN M12-connector een breed scala aan elektrische specificaties, met een nominale stroom van 0,5 A tot 16 A en een spanning van 30 V tot 630 V, waardoor deze geschikt is voor industriële sensoren, actuatoren en kleine automatiseringsapparatuur.

De CAZN M14-connector ondersteunt een nominale stroom van 2A tot 15A en wordt vaak toegepast in scenario's met gemiddeld vermogen, zoals LED-buitenverlichtingssystemen. De M16-connector, ontworpen volgens IEC 61076-2-106, levert een nominale stroom van 1A tot 7A met uitstekende EMI-afschermingsmogelijkheden, waardoor deze geschikt is voor toepassingen die een betrouwbare stroom- en signaaloverdracht vereisen.

Voor toepassingen met een hoger vermogen van 10A tot 28A zijn M23- en 7/8-connectoren geschikter. De CAZN M23-connector ondersteunt een nominale stroom tot 28 A, een bedrijfsspanning tot 600 V en is voorzien van een volledig metalen afscherming van 360°. Het kan zowel stroom als signaal overbrengen binnen één enkele connector, waardoor het een ideale keuze is voor servomotoren, aandrijvingen en industriële bewegingscontrolesystemen.

De 7/8-connector ondersteunt een nominale stroom van 10A tot 12A en is speciaal ontworpen voor toepassingen met gemiddelde en hoge stroomvoorziening. Het wordt vaak gebruikt in veeleisende industriële omgevingen zoals de olie-, chemische en zware productie-industrie.

Voor snelle industriële communicatie bieden M12 D-gecodeerde en X-gecodeerde connectoren gespecialiseerde oplossingen. De CAZN M12 D-gecodeerde connector is ontworpen voor 100 Mbps Industrial Ethernet en ondersteunt protocollen zoals EtherCAT en PROFINET. De M12 X-gecodeerde connector ondersteunt transmissiesnelheden tot 10 Gbps, waardoor deze geschikt is voor machine vision, snelle data-acquisitie en geavanceerde slimme productietoepassingen.

Voor zware apparatuur die een maximale krachtoverdracht vereist, biedt de CAZN M40-connector een speciale oplossing. Met een schroefdraadmaat van 40 mm, 4–8 contacten en maximale prestaties van 63A / 630V is hij ontworpen voor krachtige robots, industriële aandrijvingen en grote mechanische systemen.

Contacthoeveelheid is een andere belangrijke overweging bij de selectie. Een M5-connector ondersteunt bijvoorbeeld maximaal vier contacten. Als er meer signaalkanalen nodig zijn, is het selecteren van een M8- of M12-connector met een hogere contactdichtheid een betere aanpak dan het forceren van meerdere signalen door beperkte pinnen. De M12 17-pins connector van CAZN biedt een compacte oplossing met hoge dichtheid voor complexe automatiseringssystemen en robottoepassingen.

Selecteer het beschermingsniveau op basis van de gebruiksomgeving

De werkomgeving bepaalt direct het vereiste beschermingsniveau, het behuizingsmateriaal en de afdichtingsprestaties van de connector.

Voor standaard industriële omgevingen is IP67-bescherming meestal voldoende. CAZN M5-, M8- en M12-standaardconnectoren bieden betrouwbare stofbescherming en weerstand tegen tijdelijke onderdompeling in water, waardoor ze geschikt zijn voor industriële automatisering, robotica en algemene productieapparatuur.

Voor toepassingen die worden blootgesteld aan voortdurend vocht of buitenomstandigheden wordt IP68-bescherming aanbevolen. CAZN M14-, M16- en M23-connectoren ondersteunen IP68-bescherming en zijn geschikt voor veeleisende omgevingen zoals fotovoltaïsche systemen, buitenbedieningsapparatuur en natte industriële faciliteiten. Deze producten hebben bewezen betrouwbare prestaties te leveren onder zware omstandigheden, met jaarlijkse uitvalpercentages van slechts 0,02% in geverifieerde toepassingen.

Voor omgevingen die frequente hogedrukreiniging vereisen, zoals voedselverwerking en medische apparatuur, zijn connectoren met IP69K-bescherming vereist. CAZN M16- en M23-connectoren die IP69K-bescherming ondersteunen, zijn bestand tegen waterreiniging op hoge temperatuur en hoge druk, terwijl ze betrouwbare afdichtingsprestaties behouden.

In gebieden met sterke elektromagnetische interferentie, zoals servosystemen, spoorwegapparatuur en industriële automatiseringsomgevingen, zijn connectoren met 360° afschermingsstructuren essentieel. CAZN M23 en M12 X-gecodeerde connectoren maken gebruik van volledig metalen afschermingstechnologie om elektromagnetische interferentie te verminderen en stabiele stroom- en gegevensoverdrachtprestaties te behouden.

De selectie van het beveiligingsniveau moet altijd overeenkomen met de daadwerkelijke applicatieomgeving. Het gebruik van een IP67-connector in een IP68-vereiste toepassing kan leiden tot het binnendringen van water en elektrische storingen. Naast het connectorontwerp zijn ook afdichtingsmaterialen en installatieprocessen van invloed op de algehele beschermingsprestaties. CAZN biedt op maat gemaakte testdiensten, waaronder testen van de inbreng- en extractiecyclus, trillingstesten en zoutsproeitesten, waarbij verificatiegegevens van derden binnen 24 uur beschikbaar zijn.

CAZN M-serie connector snelle selectiegids

Om de selectie te vergemakkelijken kunnen de basisprincipes als volgt worden samengevat:

Kleine installatieruimte vereist kleinere M-maten, terwijl toepassingen met hogere stroomsterkte grotere connectoren vereisen. Signaaltoepassingen moeten worden geselecteerd op basis van de contacthoeveelheid, terwijl ruwe omgevingen passende IP-beschermingsniveaus vereisen.

Voor algemene industriële automatisering is M12 de meest gebruikelijke keuze.

Voor servomotoren en bewegingssystemen biedt M23 betrouwbare stroom- en signaalintegratie.

Voor snelle industriële communicatie leveren M12 X-gecodeerde connectoren geavanceerde dataprestaties.

Voor zware elektrische apparatuur biedt de M40 maximale stroomcapaciteit.

Met uitgebreide certificeringen en technische ondersteuning helpt CAZN klanten betrouwbare en efficiënte industriële connectiviteit te realiseren.

Belangrijke overwegingen bij de selectie van M12-connectorcodering

M12-connectoren zijn verkrijgbaar in verschillende coderingstypes, waaronder A-, B-, D- en X-codering. Elke codeerstructuur heeft een uniek mechanisch ontwerp, wat betekent dat verschillende codeertypen niet onderling uitwisselbaar zijn.

Voordat u een M12-connector selecteert, moeten de interface- en communicatievereisten van de apparatuur worden bevestigd.

A-gecodeerde M12-connectoren worden vaak gebruikt voor sensoren en standaard signaaloverdracht. CAZN M12 A-gecodeerde connectoren ondersteunen 2–17 contacten, waardoor ze geschikt zijn voor diverse industriële automatiseringstoepassingen.

B-gecodeerde M12-connectoren zijn voornamelijk ontworpen voor veldbuscommunicatiesystemen zoals PROFIBUS, waardoor een stabiele industriële netwerktransmissie wordt gegarandeerd.

D-gecodeerde M12-connectoren zijn geoptimaliseerd voor 100 Mbps Industrial Ethernet en ondersteunen real-time communicatieprotocollen, waaronder EtherCAT en PROFINET.

X-gecodeerde M12-connectoren zijn ontworpen voor snelle gegevensoverdracht tot 10 Gbps en voldoen aan IEC 61076-2-109. Ze worden veel gebruikt in industriële vision-systemen, hogesnelheidsinspectieapparatuur en geavanceerde data-acquisitietoepassingen.

Het selecteren van het verkeerde coderingstype kan resulteren in incompatibiliteit van de installatie of onvoldoende communicatieprestaties. CAZN biedt professionele technische ondersteuning en voorbeeldtestdiensten om klanten te helpen de juiste connectorconfiguratie vóór productie te bevestigen.

Conclusie

CAZN M-serie connectoren bieden een compleet industrieel connectiviteitsportfolio, dat toepassingen omvat van miniatuur M5-signaalverbindingen tot krachtige M40 industriële systemen. Door nauwkeurige productselectie op basis van installatieruimte, transmissievereisten en omgevingsomstandigheden kunnen klanten een hogere betrouwbaarheid van de apparatuur, een langere levensduur en lagere onderhoudskosten bereiken.

Met een productiefaciliteit van 20.000 m², een jaarlijkse productiecapaciteit van meer dan 5 miljoen eenheden en IATF 16949-certificering heeft CAZN sterke productiecapaciteiten en technische voordelen opgebouwd in de industriële connectormarkt. Standaardproducten kunnen binnen 48 uur worden verzonden, terwijl maatwerkoplossingen binnen 7 dagen kunnen worden geleverd. Met meer dan 70% terugkerende klanten blijft CAZN betrouwbare verbindingsoplossingen bieden voor wereldwijde industriële toepassingen.

Voor professionele ondersteuning bij de selectie van connectoren, advies over toepassingen of het testen van monsters, biedt het technische team van CAZN oplossingen op maat om klanten te helpen het optimale verbindingsontwerp voor hun apparatuur te bereiken.
