Tegen de mondiale achtergrond van de energietransitie en de reactie op de klimaatverandering versnelt de fotovoltaïsche industrie, als drijvende kracht, de technologische vooruitgang in een ongekend tempo. Ondertussen vereist het pitchcontrolesysteem op het gebied van de opwekking van windenergie, als een sleutelcomponent die verantwoordelijk is voor het regelen van de bladhellingshoek van windturbines en het bereiken van efficiënte opvang en conversie van windenergie, een extreem hoge operationele stabiliteit. In dit proces vertrouwt CAZN op uitstekende verbindingstechnologieën en oplossingen om onmisbare elektrische en signaaltransmissieverbindingen tot stand te brengen, waardoor solide en betrouwbare technische ondersteuning wordt geboden voor de efficiënte en stabiele werking van de pitchcontrolesystemen van windturbines.

Het pitchcontrolesysteem van de windturbine is verantwoordelijk voor het aanpassen van de bladhellingshoek om de efficiëntie van de opvang van windenergie te optimaliseren, het vermogen te regelen en de turbine te beschermen onder extreme weersomstandigheden. Omdat het veldsysteem moet werken onder complexe en variabele windomstandigheden en langdurig en met hoge intensiteit moet werken, moeten de verbindingsoplossingen hoge betrouwbaarheid, trillings- en schokbestendigheid en aanpassingsvermogen aan zware omstandigheden bieden. Momenteel omvatten reguliere verbindingsoplossingen voor pitchcontrolesystemen voor windturbines voornamelijk de volgende belangrijke componenten:

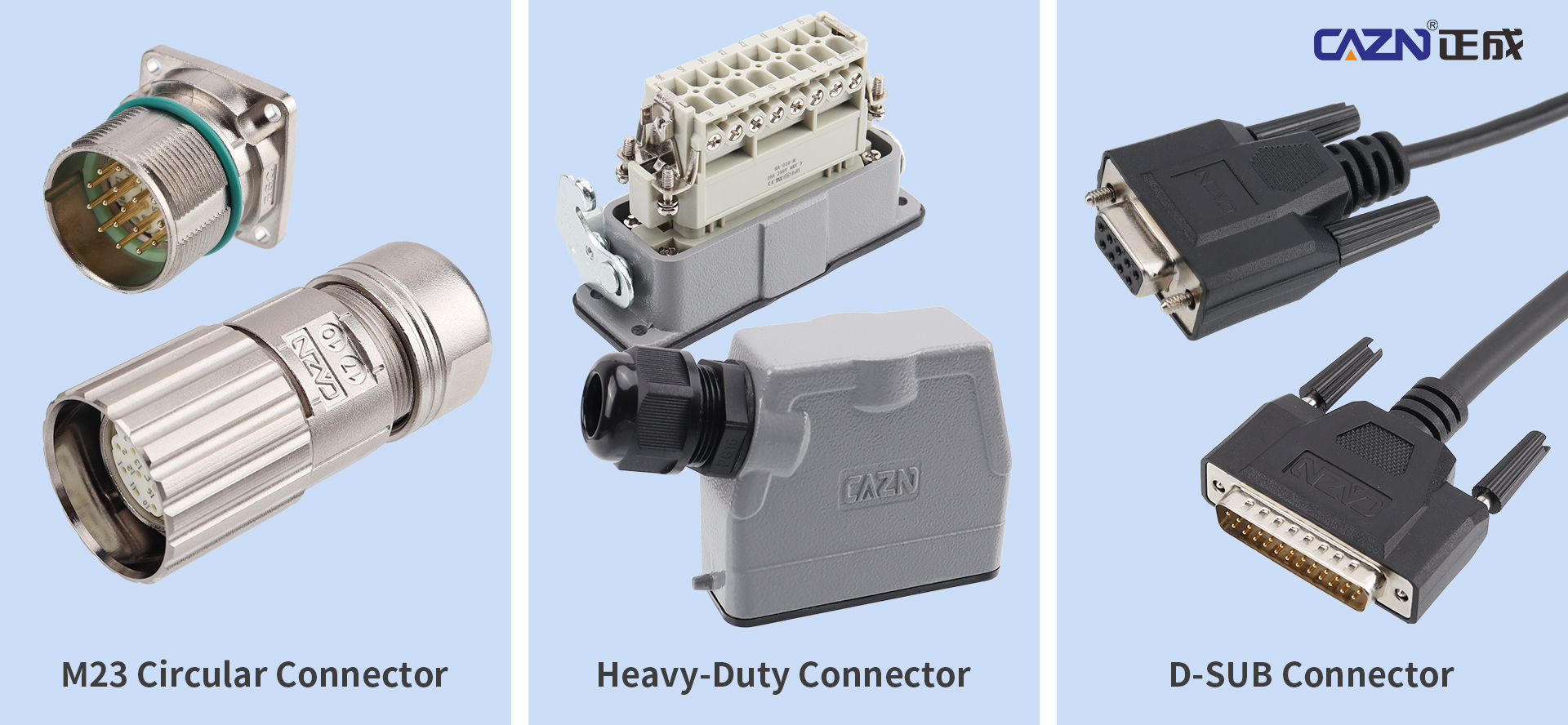

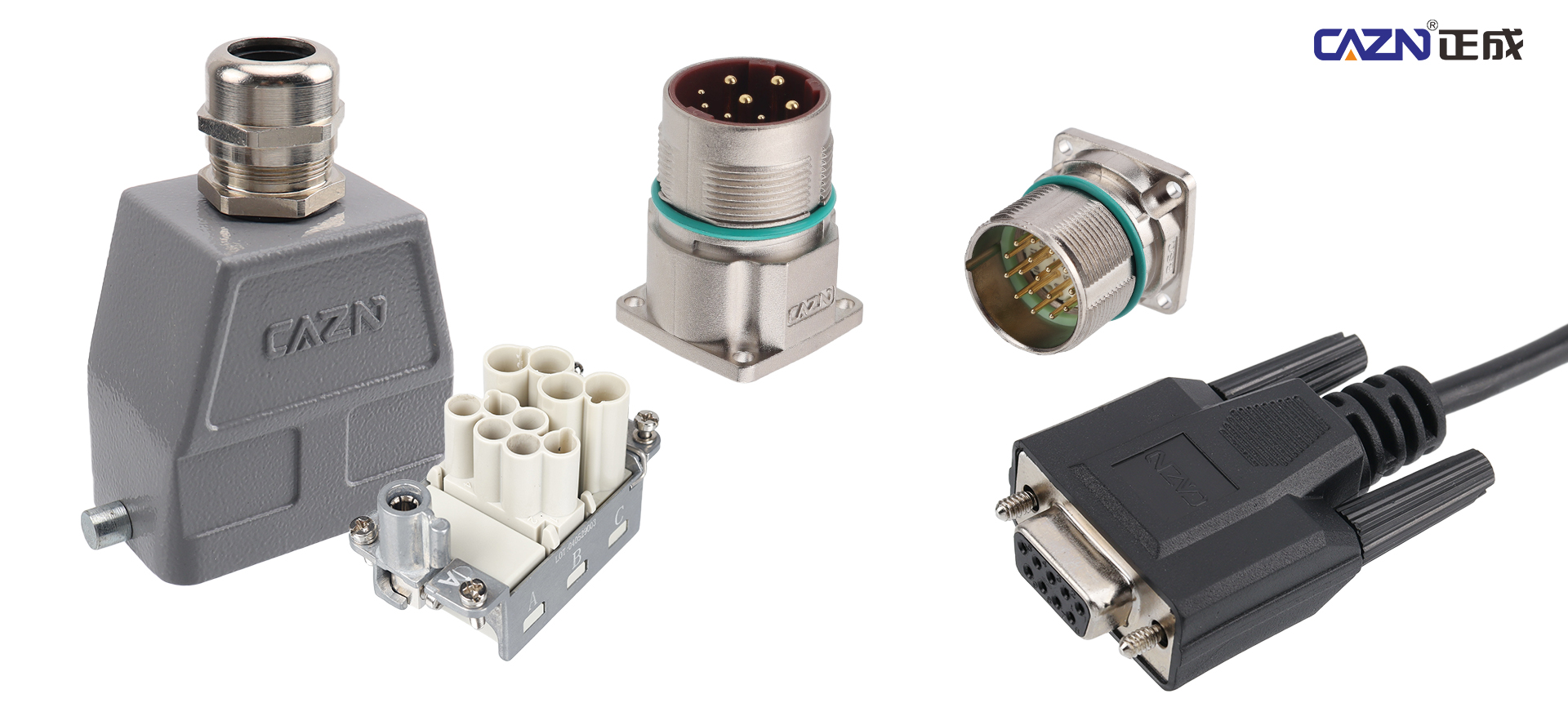

Selectieoplossingen voor kernconnectoren

M23 ronde connectoren

Ronde M23-connectoren worden veel gebruikt voor het aansluiten van aandrijvingen, motoren, encoders, sensoren en andere componenten. Deze connectoren hebben een hoog stroomvoerend vermogen om te voldoen aan de eisen van stroomtransmissie met hoog vermogen. Tegelijkertijd zijn ze verantwoordelijk voor het verzenden van besturingssignalen en monitoringgegevens, waardoor een dynamische en nauwkeurige positiecontrole wordt gegarandeerd. In sommige geavanceerde systemen kunnen M23-connectoren ook dienen als onderdeel van een redundant verbindingssysteem om de algehele systeemveiligheid te verbeteren.

● Krachtige krachtoverbrenging en trillingsbestendigheid

De kern van een pitchcontrolesysteem voor windturbines ligt in de aandrijfmotor en controller, waarvoor connectoren nodig zijn met uitstekende stroomtransmissiemogelijkheden met hoog vermogen. M23-connectoren en Heavy Duty-connectoren zorgen met hun hoge stroomtransmissieprestaties niet alleen voor stabiele en veilige elektrische verbindingen, maar demonstreren ook uitstekende duurzaamheid en betrouwbaarheid onder langdurige bedrijfsomstandigheden van windturbines met hoge intensiteit. Als reactie op onvermijdelijke windkrachten en mechanische trillingen tijdens de werking van de turbine, hebben deze connectoren een zeer sterk structureel ontwerp om effectief externe spanningen te weerstaan ​​en stabiele verbindingsprestaties te garanderen.

● Nauwkeurige signaalcontrole en redundante bescherming

Naast de elektrische transmissie zorgen M23-connectoren ook voor de efficiënte overdracht van stuursignalen en monitoringgegevens, wat essentieel is voor het bereiken van een dynamische en nauwkeurige aanpassing van de bladpositie. Hun uitstekende signaalintegriteit zorgt voor nauwkeurige systeemcontrole. Voor hoogwaardige pitchcontrolesystemen die maximale veiligheid nastreven, kunnen M23-connectoren bovendien naadloos worden geïntegreerd in redundante configuratie-architecturen, waardoor back-upkanalen worden geboden in het geval van storingen in het primaire circuit en een ononderbroken werking van het systeem wordt gegarandeerd.

● Aanpassingsvermogen onder alle weersomstandigheden

Windturbines worden vaak geïnstalleerd in ruige natuurlijke omgevingen, zoals gebieden op grote hoogte, sterke wind en zandomstandigheden, extreme temperatuurschommelingen en omgevingen met veel zoutnevel. M23 ronde connectoren en Heavy Duty connectoren zijn afhankelijk van speciale materialen en afdichtingstechnologieën om een ​​sterke omgevingsbestendigheid te bieden, effectief te beschermen tegen zware omstandigheden en de langdurige stabiele werking van windenergieapparatuur te garanderen.

Zware connectoren

Heavy Duty Connectors worden voornamelijk gebruikt in de schakelkasten van pitchcontrolesystemen voor windturbines om verschillende elektrische componenten en controllers met elkaar te verbinden, waardoor controle en monitoring van het volledige pitchsysteem mogelijk wordt. Heavy Duty-connectoren maken gebruik van slagvaste structuren van gegoten aluminium en corrosiebestendige gepoedercoate oppervlakken. Ze ondersteunen een maximale stroomsterkte tot 500 A, bieden IP68-beschermingswaarden en EMI-standaardbescherming en zijn bestand tegen zware omstandigheden, waaronder grote hoogte, sterke wind en zand, hoge luchtvochtigheid en zoutnevel.

D-SUB-connectoren

Als hulpverbindingscomponenten worden D-SUB-connectoren samen met M23-connectoren en Heavy Duty-connectoren gebruikt om samen een stabiele elektrische en signaaloverdracht te garanderen.

Speciale elektrische verbindingsoplossing voor pitchmotoren

Om mogelijke losse verbindingen veroorzaakt door veroudering van traditionele plug-in connectoren te voorkomen, gebruiken sommige pitchmotoren speciaal ontworpen elektrische verbindingsoplossingen. Deze oplossing omvat een klemmenkast (bestaande uit een klemmenkastdeksel, klemmenkastbasis en klemmenblok) en waterdichte connectoren. Externe kabels gaan door de waterdichte connectoren naar de interne holte en zijn veilig verbonden met het klemmenblok. Dit ontwerp verbetert effectief de betrouwbaarheid van de verbinding tussen de pitchmotor en externe kabels, waardoor de kans op storingen in het windturbinesysteem wordt verkleind.

Communicatie- en stroomverbindingsoplossingen tussen gondel en kampeerplaats

Het pitchsysteem en het besturingssysteem van de hoofdgondel moeten worden aangesloten via specifieke kabels en connectoren, die doorgaans uit drie hoofdonderdelen bestaan:

Veiligheidsketenverbinding: Een 5-aderige kabel met afscherming wordt gebruikt om 24VDC-spanning over te dragen en is verantwoordelijk voor het overbrengen van veiligheidsketensignalen van de gondel naar het pitchsysteem.

Veldbuscommunicatie: Er wordt gebruik gemaakt van de Profibus DP-veldbus, voorzien van een 2-aderige kabel met afscherming, die een spanning van 10 VDC verzendt voor datacommunicatie.

Voedingsaansluiting: Er is gebruik gemaakt van een 5-aderig kabelontwerp om 400VAC AC-stroom over te dragen, wat de hoofdstroomvoorziening voor het veldsysteem levert.

Back-upvoeding en back-upsysteemverbinding

Elke pitch-schakelkast is doorgaans uitgerust met een back-upstroomvoorziening bestaande uit supercondensatoren of batterijen. Wanneer de netspanning van de sleepring wordt onderbroken, kan het back-upstroomsysteem rechtstreeks stroom leveren aan het pitchcontrolesysteem, zodat de bladen met een veilige snelheid (zoals 7°/s) van 0° veerstand naar 90° kunnen bewegen, waardoor een noodstopbeveiliging wordt bereikt.

De verbindingsoplossing voor pitchcontrolesystemen voor windturbines is een geïntegreerd systeem dat Heavy Duty-connectoren, M23-connectoren, speciale klemmenkasten en kabelsystemen met meerdere niveaus combineert. Het is ontworpen om een ​​efficiënte, stabiele en veilige overdracht van elektrische stroom en signalen te garanderen onder zware industriële omgevingen.

In de toekomst, met de voortdurende ontwikkeling van windenergietechnologie en de groeiende vraag op de markt voor hernieuwbare energie, zal CAZN vakmanschap blijven hooghouden, voortdurend innoveren en verbindingstechnologieën verbeteren, en klanten efficiëntere, betrouwbaardere en intelligentere verbindingsoplossingen bieden.
