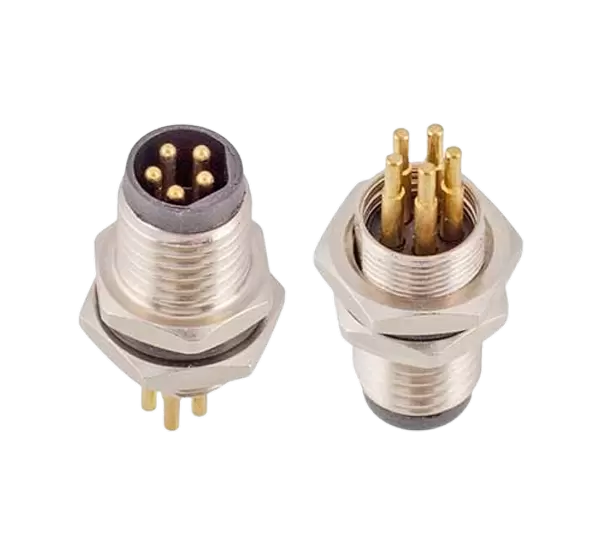

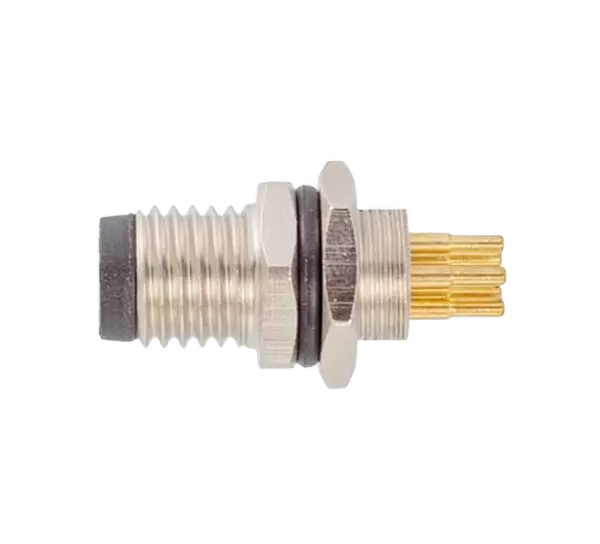

Huis / Producten / Circulaire connector / M8 / M8 mannelijke voormontageaansluiting (PCB, schroef M8 * 0,5)
M8
Europese standaardconnectoren M8-serie, Structuurtype: Front Mount Socket, Verbindingsmethode: PCB, Pintype: Mannelijk, Contactnummer: 3,4,5,6,8 pin, Afscherming: Nee, Certificering: CE, RoHS, UL, Standaard ：IEC 61076-2-104，
Productinformatie
Mechanische parameter
| Shell-materiaal: | Messing vernikkeld |
| Isolatiemateriaal: | PA66 |
| Afdichtingsmateriaal: | Epoxyhars/Rubber |
| Contactmateriaal: | Fosforkoper verguld/Messing koper verguld |
| Vormmateriaal: | TPU/PVC |
| Isolatie-impedantie: | ≥100 MΩ |
| Contactimpedantie: | ≤5 mΩ |
| Duurzaamheid: | ≥500 cycli |
| Toepasselijke temperatuur: | -25℃ ~ +80℃ |
| Waterdichte kwaliteit: | IP65/IP67 |
| Uitvoering standaard: | IEC 61076-2-104 |

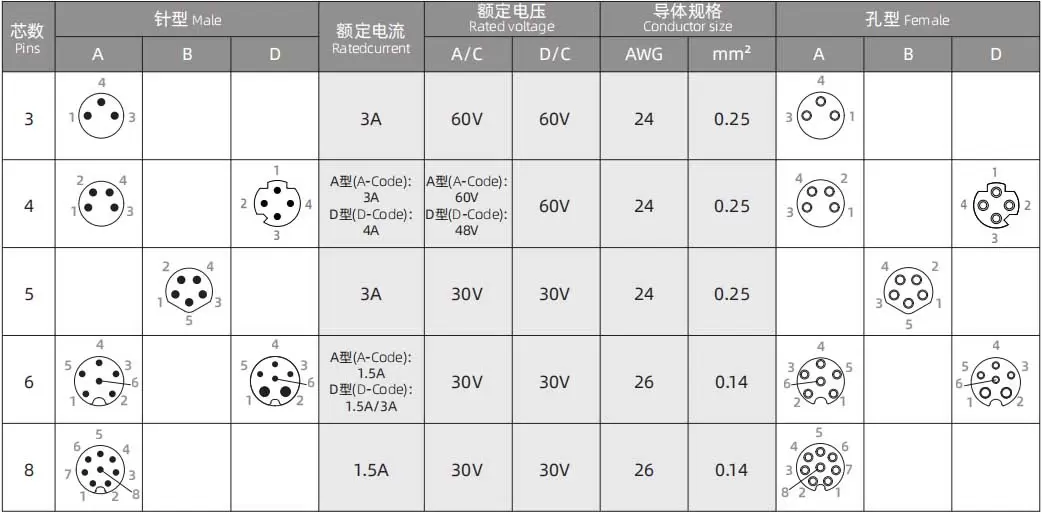

ELEKTRISCHE PARAMETERS
Elektrisch schema

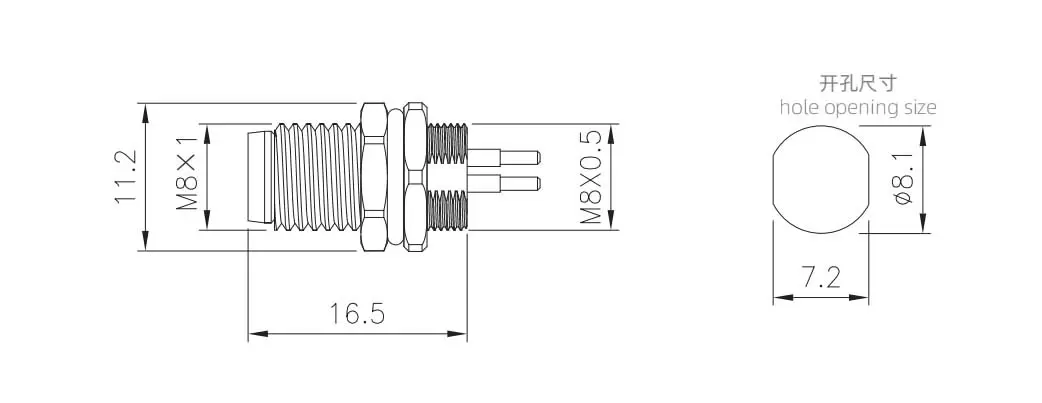

DATASHEET

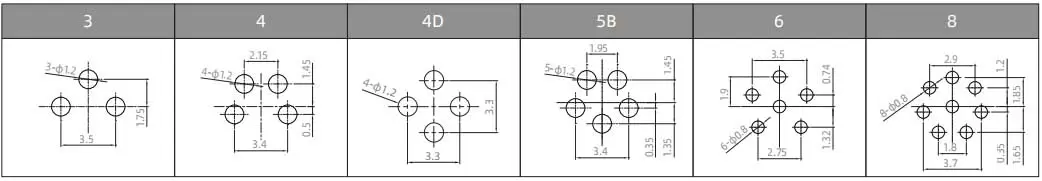

PCB-PENNENREGELING
Productbestelling
| Productnaam | Schroef | Structuur | Pinnen | Productnr. | 3D downloaden | 2D downloaden |
| M8 Mannelijke Voormontage Socket-3A Pin | M8x0,5 | PCB | 3A | M8-P3A-GPB M8 | ||
| M8 Mannelijke Voormontage Socket-4A Pin | M8x0,5 | PCB | 4A | M8-P4A-GPB M8 | ||
| M8 Mannelijke Voormontage Socket-4D Pin | M8x0,5 | PCB | 4D | M8-P4D-GPB M8 | ||
| M8 Mannelijke Voormontage Socket-5B Pin | M8x0,5 | PCB | 5B | M8-P5B-GPB M8 | ||
| M8 Mannelijke Voormontage Socket-6A Pin | M8x0,5 | PCB | 6A | M8-P6A-GPB M8 | ||
| M8 Mannelijke Voormontage Socket-8A Pin | M8x0,5 | PCB | 8A | M8-P8A-GPB M8 |
