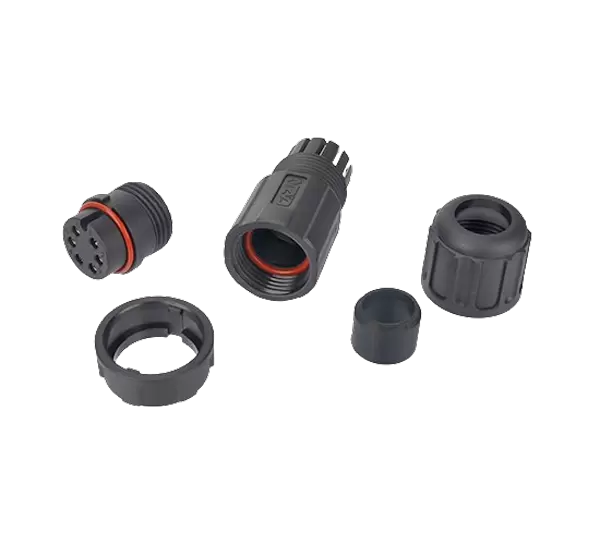

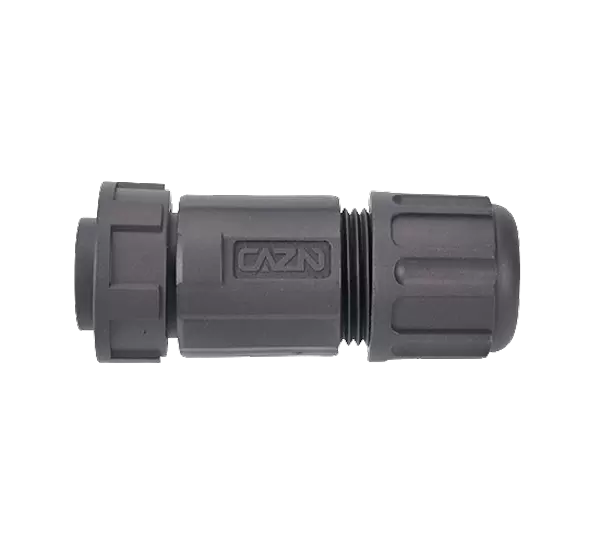

Huis / Producten / E-connector / E16 / E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet)
E16
Plastic waterdichte connector / E16-serie Type: Recht gemonteerde stekker Geslacht: Vrouwelijk Koppeling: Bajonet (B) Aansluiting: Soldeer Aantal kernen: 2,3,4,5,6 7,18,20,21,22 pins Afgeschermd: Geen certificering : CE RoHS
Productinformatie
Mechanische parameter
| Materiaal schaal: | Thermoplastische kunststof PA66, vlamvertragende kwaliteit: V-0 |
| Contactmateriaal: | Koper verguld |
| Koppeling: | Bajonet(B) |
| Beëindigingsmanier: | Soldeer |
| Soldeer: | ≥500 cycli |
| Isolatieweerstand: | ≥2000mΩ |
| Toepasselijke temperatuur: | -40℃ ~ +105℃ |
| Bedradingsbereik: | 6,0 mm ~ 13,0 mm |
| Waterdichte kwaliteit: | IP67，IP68 |
| Specificaties: | 1"-20UNEF |
| Nominale stroom: | 250 ~ 600 V wisselstroom/gelijkstroom |

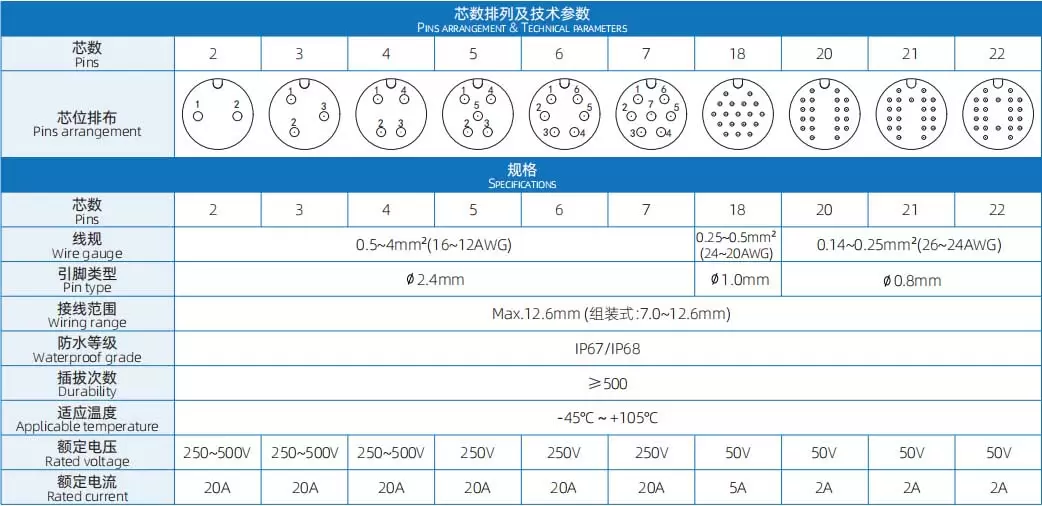

ELEKTRISCHE PARAMETERS
Elektrisch schema

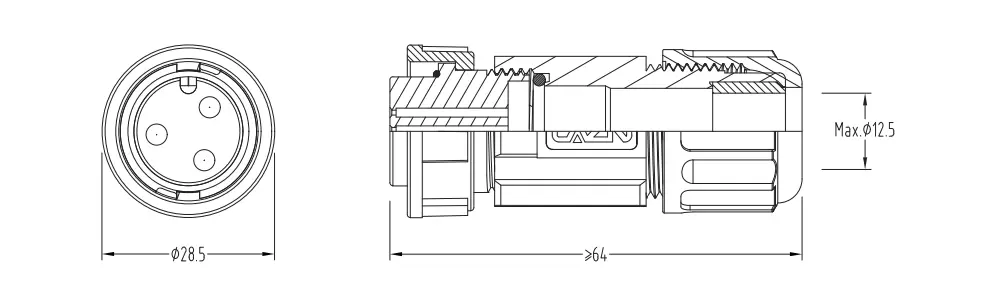

Afmetingen
Productbestelling
| Productnaam | Pinnen | P/N | 3D downloaden | 2D downloaden |
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 2 | E16B-S2-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 3 | E16B-S3-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 4 | E16B-S4-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 5 | E16B-S5-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 6 | E16B-S6-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 7 | E16B-S7-PWA12.5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 18 | E16B-S18-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 20 | E16B-S20-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 21 | E16B-S21-PWA12,5 | ||
| E16 Rechte vrouwelijke veldinstalleerbare stekker (bajonet) | 22 | E16B-S22-PWA12.5 |
