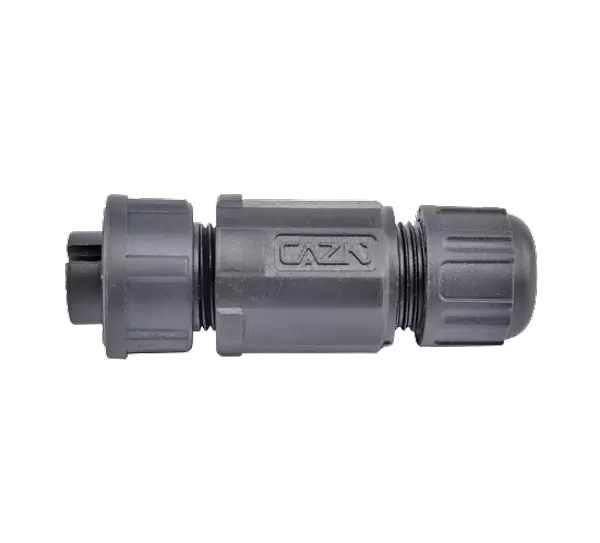

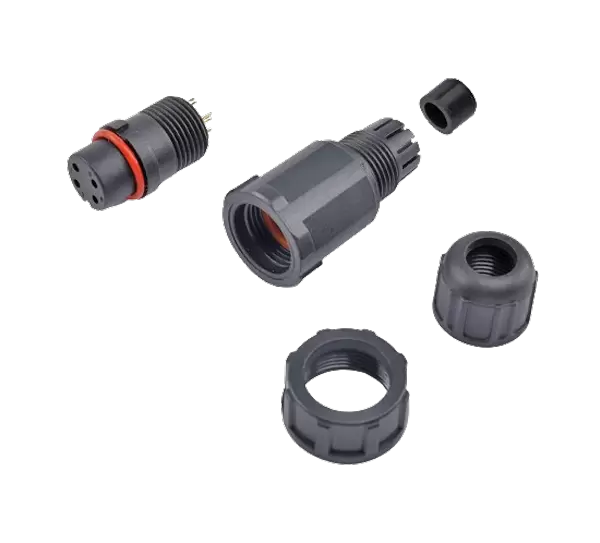

Huis / Producten / E-connector / E10 / E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad)
E10
Kunststof waterdichte connector / E10-serie Type: Rechtstreeks te installeren stekker Geslacht: Vrouwelijk Koppeling: Met schroefdraad (T) Beëindiging: Soldeer Aantal kernen: 2,3,4,5,6,7,8,10,12 pins Afgeschermd: Nee, Certificering: CE RoHS
Productinformatie
Mechanische parameter
| Materiaal schaal: | Thermoplastische kunststof PA66, vlamvertragende kwaliteit: V-0 |
| Contactmateriaal: | Messing/fosforkoper verguld |
| Koppeling: | Draad (T); Bajonet(B) |
| Beëindigingsmanier: | Soldeer |
| Duurzaamheid: | ≥500 (cycli) |
| Isolatieweerstand: | 2000 mΩ |
| Toepasselijke temperatuur: | -40℃ ~ +105℃ |
| Kabeldiameter: | 4,0 mm ~ 8,0 mm |
| Waterdichte kwaliteit: | IP67，IP68 |
| Grootte van de schroef | 5/8"-27UNS |

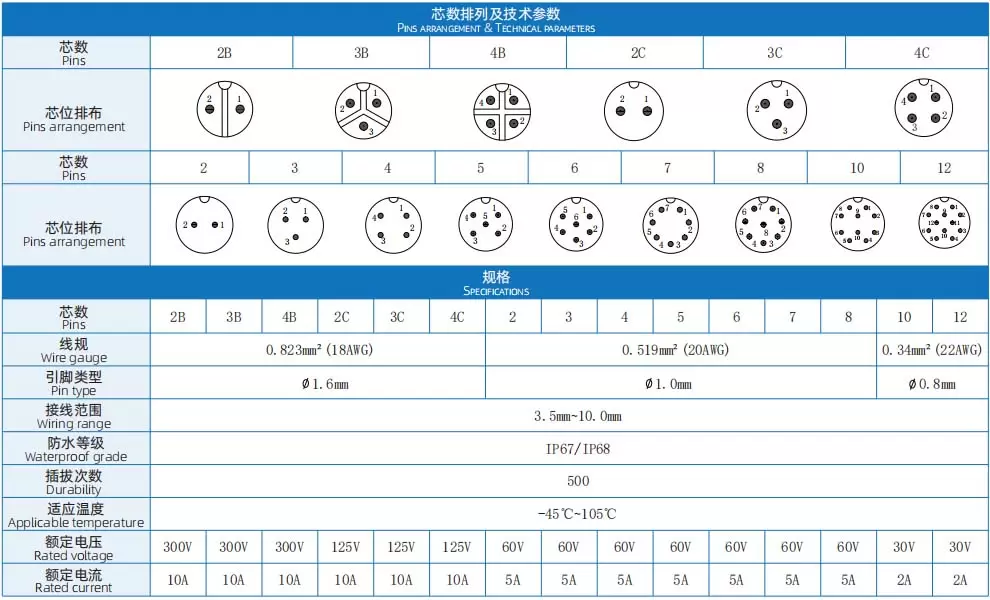

Elektrische parameters
Elektrisch schema

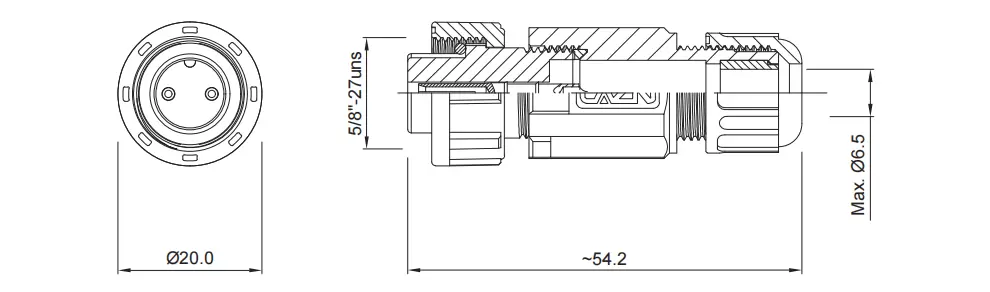

Afmetingen
Productbestelling
| Productnaam | Nominale spanning | Nominale stroom | Pinnen | P/N | 3DDownloaden | 2DDownloaden |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 300V | 10A | 2B | E10T-S2B-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 300V | 10A | 3B | E10T-S3B-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 300V | 10A | 4B | E10T-S4B-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 125V | 10A | 2C | E10T-S2C-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 125V | 10A | 3C | E10T-S3C-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 125V | 10A | 4C | E10T-S4C-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 2 | E10T-S2-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 3 | E10T-S3-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 4 | E10T-S4-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 5 | E10T-S5-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 6 | E10T-S6-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 7 | E10T-S7-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 60V | 5A | 8 | E10T-S8-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 30V | 2A | 10 | E10T-S10-PWA06 | ↓ | ↓ |
| E10 Rechte vrouwelijke veldinstalleerbare plug (met schroefdraad) | 30V | 2A | 12 | E10T-S12-PWA06 | ↓ | ↓ |
