Huis / Producten / E-connector / E-DB / EDB1 - Rechte gatvormige plug
E-DB
Plastic waterdichte connector EDB-serie, Type: Rechte gegoten stekker, Geslacht: Vrouwelijk, Aantal kernen: 9,15H,2W2,2W2C,5W1 pins, Vlamvertragende kwaliteit: V-0 Afgeschermd: Ja/Nee, Certificering: CE/RoHS.
Productinformatie
PRODUCTPARAMETERS
| Nominale stroom: | 10A/20A/30A/40A |
| Nominale spanning: | 1000 V |
| Bestand tegen spanning: | 500 V |
| Isolatie-impedantie: | 5000 MΩ |
| Contactimpedantie: | 10 mΩ |
| Trekkracht: | Producten voldoen aan IEC60807-3 |
| Bedradingsbereik: | 8 mm ~ 14 mm |
| Duurzaamheid: | ≥500°C |
| Toepasselijke temperatuur: | -55℃ ~ +105℃ |
| Shell-materiaal: | Thermoplastische PA66, vlamvertragende kwaliteit: V-0 |
| Waterdichte kwaliteit: | IP65/IP67 |
| Producten voldoen: | CECC 7501-802.IEC 60807-3 |

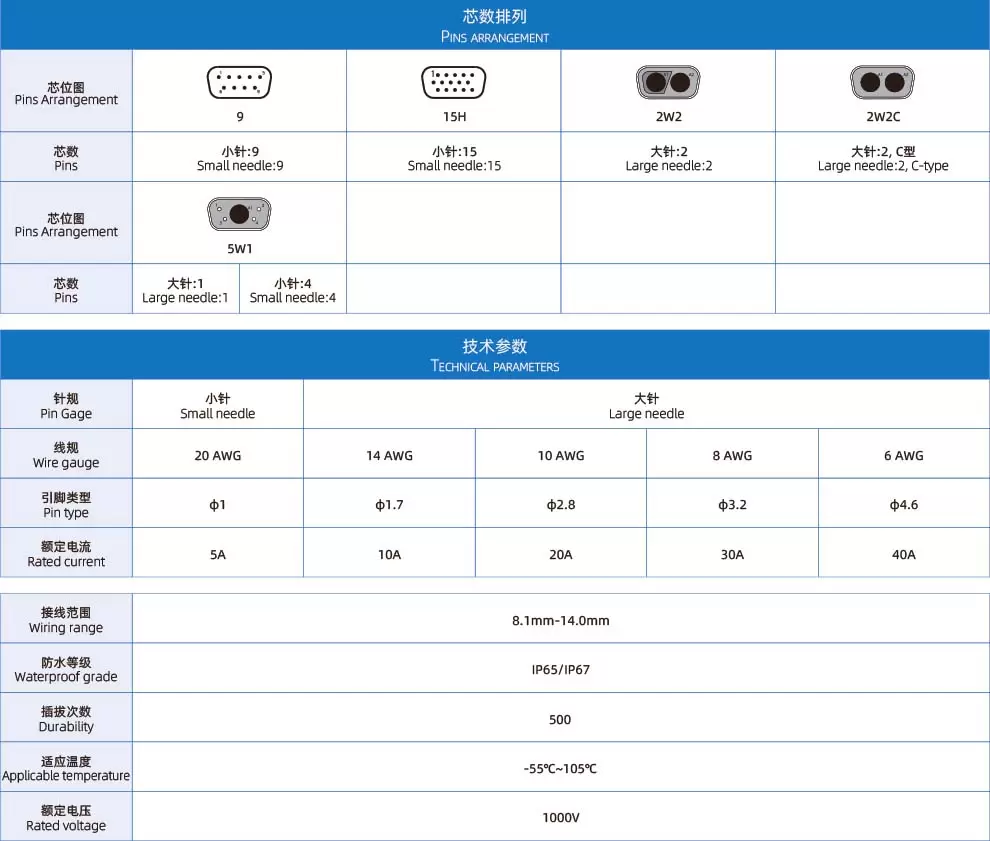

ELEKTRISCHE PARAMETERS
Elektrisch schema

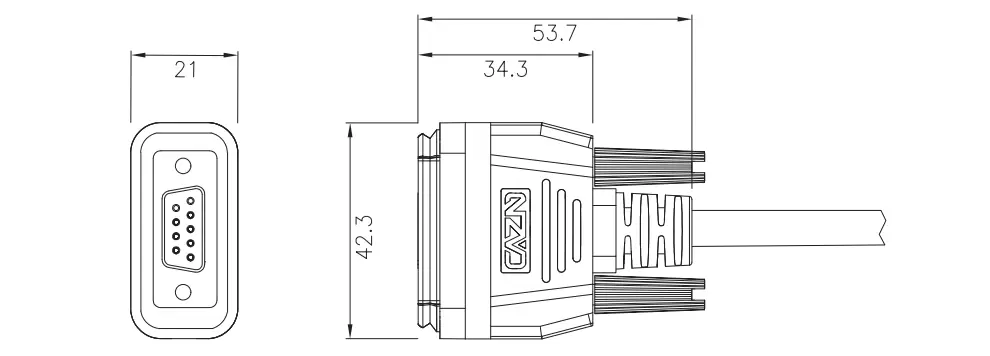

Dimensie
Productbestelling
| Productnaam | Pinnen | Max Pi Draaddikte | Nominale stroom | Model-afgeschermd | Model-onafgeschermd | 3D downloaden | 2D downloaden |
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 9 | 20 AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 15U | 20 AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2 | 20 AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2C | 20 AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 5W1 | 20 AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2 | 14 AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2C | 14 AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 5W1 | 14 AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2 | 10 AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2C | 10 AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 5W1 | 10 AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2 | 8 AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2C | 8 AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 5W1 | 8 AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2 | 6 AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 2W2C | 6 AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-rechte vrouwelijke overmolded plug-xxm-PVC | 5W1 | 6 AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*Als u een andere draad moet kiezen, neem dan contact op met de klantenservice.
