Industriële connectoren voor geautomatiseerde batterij PACK-lijnen: High-Cycle Mating en EMI-weerstand

1. Uitdagingen op het gebied van industriële connectiviteit bij de productie van geavanceerde nieuwe energiebatterijen

Gedreven door de snelle groei van de elektrische auto- en energieopslagindustrie, betreedt de productie van lithium-ion- en natrium-ionbatterijen het tijdperk van terawattuur (TWh). Van het sorteren van cellen, het laden van modules en het laserlassen van batterijlipjes tot de installatie van BMS-harnassen en end-of-line (EOL) laad-ontlaadtesten van complete batterij-PACKs: sterk geautomatiseerde, takt-aangedreven assemblagelijnen stellen hoge eisen aan industriële apparatuur, waaronder industriële robots, precisielaserlasmachines, snelle machine vision-inspectiesystemen, automatisch geleide voertuigen (AGV's) en testwerkstations.

Moderne productielijnen voor PACK-batterijen streven vaak naar cyclustijden van 30-60 seconden. In productieomgevingen met hoge doorvoer die worden gekenmerkt door sterke elektromagnetische interferentie (EMI) en continue werking op hoge snelheid, moeten industriële connectoren en kabels bestand zijn tegen aanzienlijke mechanische en elektrische spanningen.

Hoogfrequente buiging en torsie in sleepkettingen en robotgewrichten

Tijdens de snelle, repetitieve bewegingen van industriële robots met zes assen die worden gebruikt voor het hanteren en lassen van batterijcellen, moeten kabels die in sleepkettingen en robotarmen zijn geïnstalleerd miljoenen buig-, draai- en trekcycli weerstaan. Bij gewone kabels kunnen geleidermoeheid en -breuk ontstaan, breuken in de afschermingslaag die de elektromagnetische bescherming in gevaar brengen, of gebarsten buitenmantels. Deze storingen kunnen onverwachte stilstand van de productielijn veroorzaken.

Ernstige EMI door laserlassen en krachtige servoaandrijvingen

De productielijnen van Battery PACK maken vaak gebruik van fiberlasers van kilowattklasse voor het lassen van koperen en aluminium batterijlippen, terwijl meerdere krachtige servomotoren met hoge frequentie accelereren en vertragen. Elektromagnetische pulsen en harmonische interferentie kunnen in industriële buskabels en machine vision-signaallijnen terechtkomen, waardoor mogelijk pakketverlies van Industrial Ethernet, beeldartefacten van industriële camera's of onnauwkeurige meetgegevens kunnen ontstaan.

Hoogfrequente paringsslijtage in EOL-teststations

Tijdens het testen van de elektrische prestaties en de isolatie- en spanningsbestendigheid kunnen snelkoppeltestinterfaces honderden of zelfs duizenden keren per dienst worden gekoppeld en ontkoppeld. Gewone industriële terminals met een beperkte duurzaamheid kunnen contactslijtage en verhoogde contactweerstand ervaren, wat mogelijk valse testfouten en onnauwkeurige acceptatieresultaten van batterij-PACKs kan veroorzaken.

Metaalspatten en lasrookverontreiniging

Fijne metaaldeeltjes die ontstaan ​​tijdens het laserlassen, samen met luchtstroom- en drukverschillen veroorzaakt door stofafzuigsystemen, stellen strenge eisen aan de afdichting van connectoren, stofbescherming en de thermische weerstand van isolerende behuizingen.

2. Belangrijke technische vereisten voor uiterst betrouwbare connectoren en kabels in apparatuur voor de productie van batterijen

Om veeleisende doelstellingen voor de beschikbaarheid van apparatuur te ondersteunen, zoals een algehele apparatuureffectiviteitsdoelstelling (OEE) van 90% of hoger, biedt Shenzhen CAZN Electrical Co., Ltd. (CAZN) connector- en kabeloplossingen die zijn ontworpen voor toepassingen met hoge flexibiliteit, EMI-weerstand en een langere levensduur van de aansluitingen.

High-Flex sleepkettingkabels en geïntegreerde overmolding

Ultrafijne, zuurstofvrije koperen geleiders

Elke geleider kan worden gemaakt van fijndradige, zeer zuivere, zuurstofvrije koperdraden met individuele draaddiameters van ongeveer 0,05–0,08 mm. Gecombineerd met wrijvingsarme gemodificeerde TPE- of PP-geleiderisolatie kan deze constructie de interne mechanische spanning verminderen en de flexibiliteit bij herhaalde bewegingen verbeteren.

Slijtvaste PUR-buitenmantels

Polyurethaan (PUR)-mantels met hoge mechanische sterkte bieden weerstand tegen minerale oliën, koelvloeistoffen en snijvloeistoffen, afhankelijk van de materiaalformulering. Voor veeleisende kabelrupstoepassingen kan het kabelontwerp een continu buigvermogen van ten minste 10 miljoen cycli nastreven, afhankelijk van de gespecificeerde testomstandigheden en validatieresultaten.

Geïntegreerde spuitgegoten trekontlasting

De connectorstaart en de PUR-kabelmantel kunnen worden geïntegreerd door middel van secundair verticaal spuitgieten om een ​​doorlopende interface met geleidelijke trekontlasting te creëren. Dit helpt de spanningsconcentraties bij de kabeluitgang te verminderen en minimaliseert het risico op schade veroorzaakt door scherpe buigingen nabij de connector.

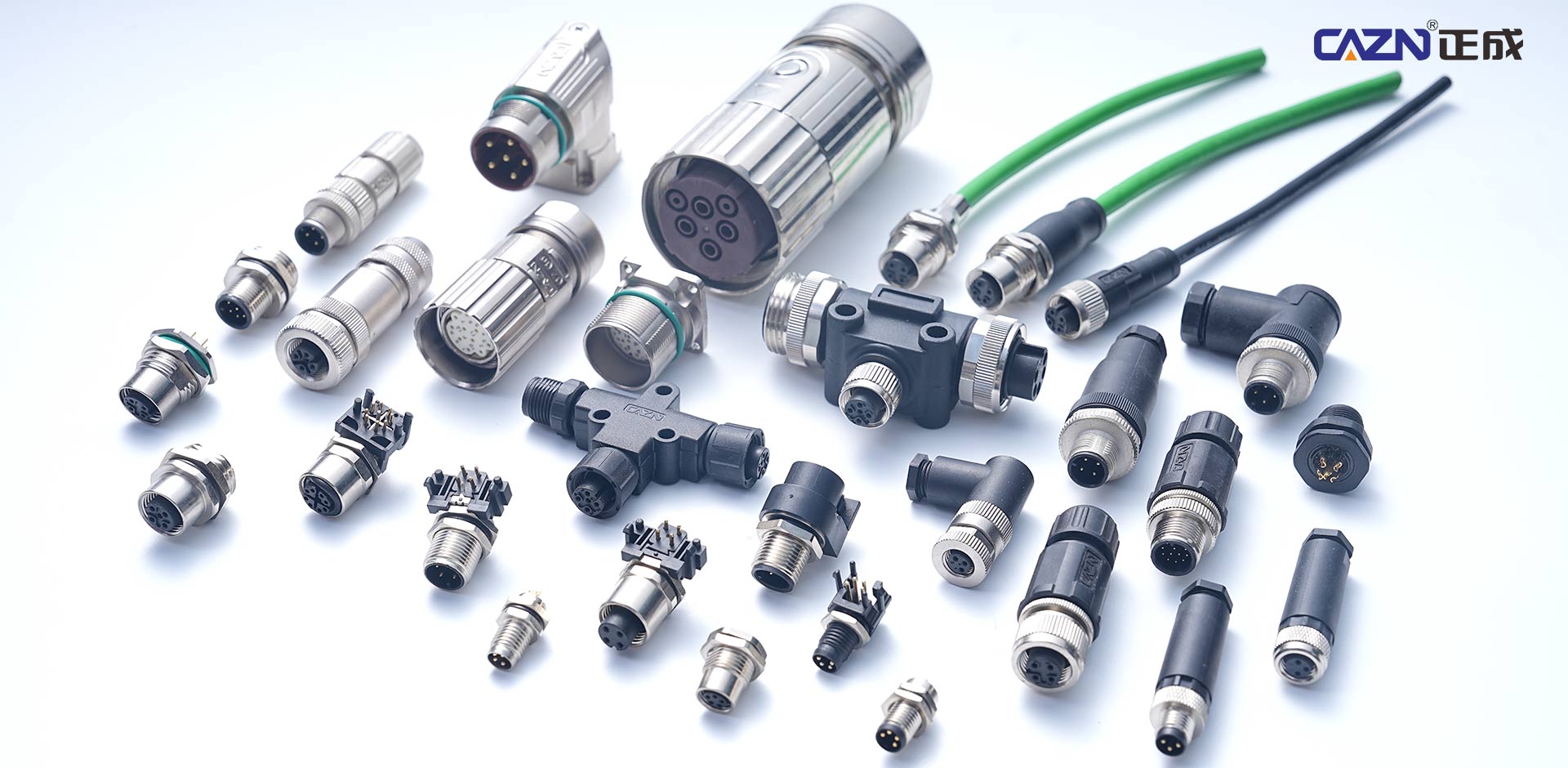

Hoge snelheid Machine Vision en industriële Ethernet-connectiviteit: M12 X-gecodeerde en D-gecodeerde connectoren

360 graden afgeschermde constructie

M12 X-gecodeerde connectoren gebruiken een interne metalen dwarsverdeler om de vier getwiste paren fysiek te scheiden. Deze structuur helpt bij het beheersen van near-end crosstalk (NEXT) en far-end crosstalk (FEXT), en ondersteunt Cat 6A-klasse bekabeling en datatransmissiesnelheden tot 10 Gbps wanneer het volledige kanaal aan de relevante vereisten voldoet.

Robuuste gegoten behuizingen van zinklegering

Gegoten behuizingen van zinklegering kunnen mechanische bescherming bieden en bijdragen aan elektromagnetische compatibiliteit (EMC). De effectiviteit van de afscherming hangt af van de volledige connector- en kabelassemblage, inclusief afscherming, bijpassende interfaces en installatie. Prestatiedoelstellingen zoals een verzwakking van meer dan 50 dB bij 500 MHz moeten worden geverifieerd via productspecifieke testrapporten in plaats van voor elk model te worden aangenomen.

Deze ontwerpkenmerken helpen machinevisie en industriële communicatieverbindingen te beschermen tegen interferentie van krachtige laserapparatuur en hoogfrequente omvormers.

Slijtvaste vergulde contacten en testverbindingen met lange levensduur

Dikke hard-gouden plating

Contactpinnen kunnen berylliumkoper- of fosforbronssubstraten van veerkwaliteit gebruiken, met een nikkel-onderlaag en een hardgouden laag van ongeveer 30-50 micro-inch dik (0,76-1,27 μm), afhankelijk van de contactspecificatie. Een goed ontworpen contactsysteem kan 5.000 of meer paringscycli bereiken, terwijl een stabiele contactweerstand behouden blijft onder gedefinieerde testomstandigheden.

Zwevende blind-mate-mechanismen

Testinterfaces kunnen een zwevend, zelfuitlijnend mechanisme bevatten met axiale compensatie van ±2 mm en radiale compensatie van ±1,5 mm. Dit helpt bij het opvangen van kleine positioneringsfouten in geautomatiseerde handlingapparatuur en armaturen, waardoor het risico op verbogen contacten en mechanische schade tijdens herhaaldelijk koppelen wordt verminderd.

3. Vergelijking van industriële connector- en kabeloplossingen voor Battery PACK-productielijnen

Opmerking: deze cijfers zijn indicatieve ontwerpdoelen en vergelijkingsbereiken, geen universele branchebeoordelingen. De werkelijke prestaties zijn afhankelijk van de kabelconstructie, het connectorontwerp, de testmethoden, de installatieomstandigheden en het relevante productgegevensblad. De IP68-prestaties moeten worden beoordeeld aan de hand van de door de fabrikant opgegeven onderdompelingsomstandigheden.

4. Typische toepassingen en CAZN-oplossingen voor Battery PACK-productielijnen

Visuele inspectiestations voor modules en behuizingen (GigE Vision)

Bedrijfsomstandigheden

Industriële camera's met hoge resolutie, waaronder systemen van fabrikanten als Basler, Cognex en Daheng, bewegen zich langs servoaangedreven X-, Y- en Z-assen om de afmetingen van de batterijlipjes, lasdefecten en de toestand van het blauwfilmoppervlak te inspecteren. Snelle camerabewegingen en snelle beeldopname vereisen een stabiele gegevensoverdracht, vooral wanneer meerdere inspectiestations tegelijkertijd actief zijn.

Aanbevolen oplossing

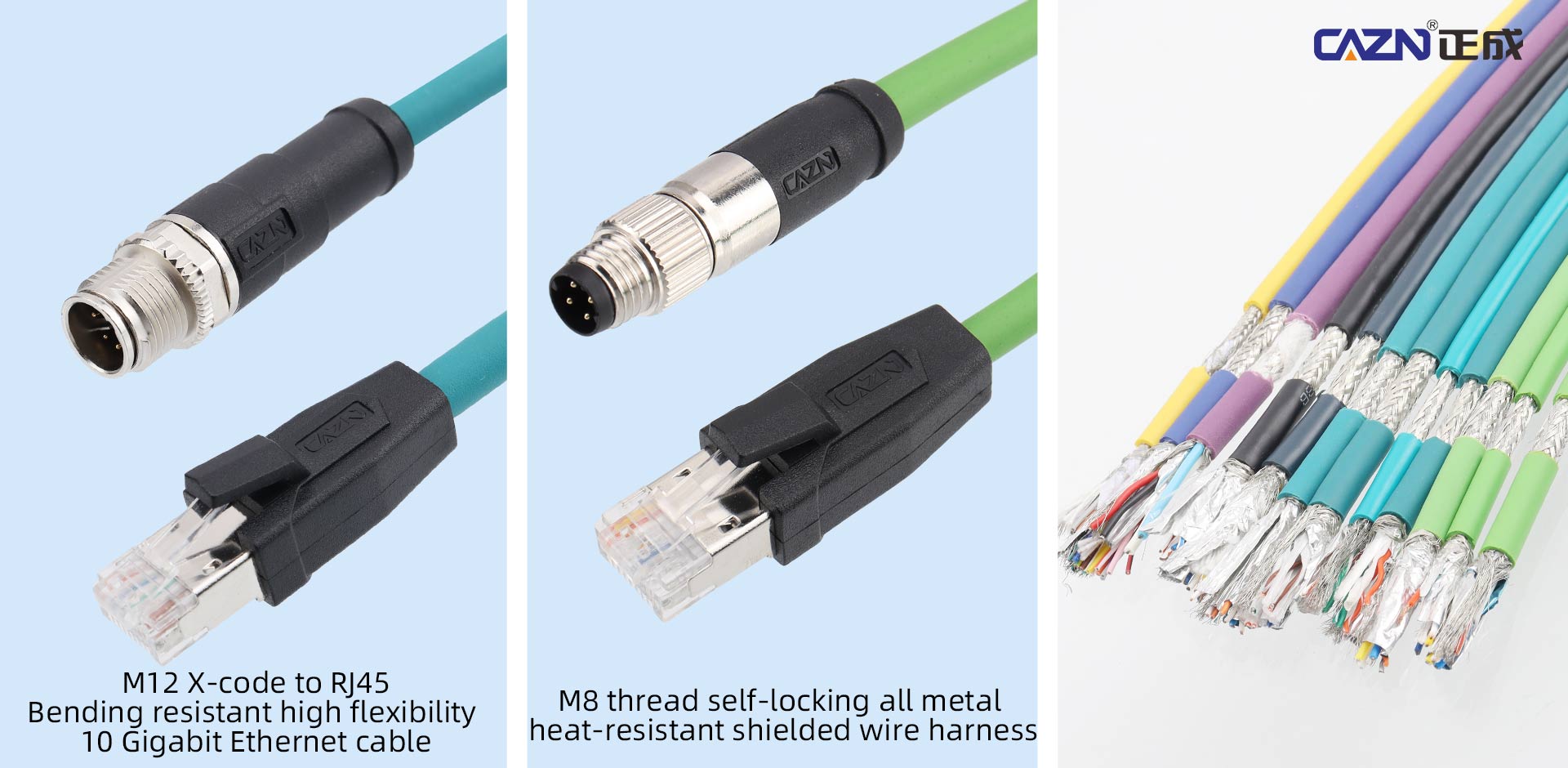

CAZN M12 X-gecodeerde naar RJ45 high-flex Ethernet-kabelassemblages ontworpen voor veeleisende machine vision-toepassingen.

Verwachte voordelen

Wanneer het volledige kabelkanaal de vereiste transmissiesnelheid en EMI-prestaties ondersteunt, kan een goed ontworpen samenstel communicatiefouten verminderen en betrouwbare beeldacquisitie op hoge snelheid ondersteunen. De flexibele levensduur van de kabel en de afscherming van de connectoren moeten worden gevalideerd onder het feitelijke bewegingsprofiel en de installatieomstandigheden.

Laserlasstations en feedback van laskopsensoren

Bedrijfsomstandigheden

Laserlaskoppen kunnen laserpositioneringssensoren, beschermende gassystemen en coaxiale temperatuursondes dichtbij de laszone integreren. Deze componenten worden geconfronteerd met mechanische bewegingen, plaatselijke hitte, metaalspatten en elektromagnetische interferentie van bijbehorende apparatuur.

Aanbevolen oplossing

CAZN M8 volledig metalen, afgeschermde kabelassemblages met schroefdraadborging, ontworpen voor veeleisende industriële sensorverbindingen.

Verwachte voordelen

De compacte vormfactor kan de installatieruimte en het kabelgewicht helpen verminderen, terwijl de metalen behuizing mechanische bescherming kan bieden tegen geschikte omgevingsgevaren. Een goede afscherming en kabelgeleiding zorgen voor stabiele temperatuur- en afstandsmetingssignalen tussen de sensoren en het laserbesturingssysteem.

De werkelijke weerstand tegen lasspatten en hoge temperaturen is afhankelijk van het connectormateriaal, de kabelmantel, de montagepositie en de blootstellingsduur. Bij directe blootstelling aan spatten kan aanvullende bescherming of verplaatsing nodig zijn.

Battery PACK EOL elektrische teststations

Bedrijfsomstandigheden

Geautomatiseerde armaturen worden aangesloten op hoogspanningsbatterijuitgangen en laagspannings-BMS-besturingsinterfaces om isolatieweerstands- en spanningstests, nullastspanningsmetingen, AC interne weerstandsmetingen (ACIR) en snelladende handshake-verificatie uit te voeren.

Deze stations vereisen betrouwbare contactprestaties, herhaalbare positionering en een duidelijke scheiding tussen hoogspannings- en laagspanningscircuits.

Aanbevolen oplossing

CAZN op maat gemaakte testconnectoren met hoge insteekcyclus en toepassingsspecifieke armatuurkabelassemblages.

Verwachte voordelen

Slijtvaste vergulde contacten in combinatie met een zwevend behuizingsontwerp kunnen de onderhoudsintervallen van de armatuur helpen verlengen en verbindingsgerelateerde testfouten verminderen. Het contactsysteem moet worden geselecteerd op basis van de toepasselijke spannings-, stroom-, isolatie- en meetvereisten. Hoogspanningstestinterfaces vereisen ook passende kruip- en vrije afstanden, isolatieontwerp, vergrendeling waar nodig en bescherming tegen onbedoeld contact.

5. Het Smart Manufacturing-ondersteuningssysteem van CAZN

Voor fabrikanten van automatiseringsapparatuur kunnen vertragingen bij de ontwikkeling en levering van aangepaste connectoren de inbedrijfstelling en het opstarten van een volledige productielijn beïnvloeden. CAZN richt zich op responsief maatwerk en gestructureerde kwaliteitsverificatie om deze uitdagingen aan te gaan.

Snelle aanpassing en prototypeontwikkeling

CAZN ondersteunt aangepaste kabellengtes, pintoewijzingen, connectororiëntaties en directionele uitgangen onder een hoek van 90 graden, afhankelijk van de projectvereisten. Op CAD en SolidWorks gebaseerd structureel ontwerp, samen met de interne mogelijkheden voor het maken van matrijzen, kan de ontwikkeling van toepassingsspecifieke connector- en kabelassemblages ondersteunen.

Voor standaard maatwerkprojecten kan de levering van prototypen binnen 3 tot 5 dagen haalbaar zijn, afhankelijk van de complexiteit van het ontwerp, de beschikbaarheid van materialen en de goedkeuringsvereisten voor monsters. Vroegtijdige technische afstemming helpt herbewerking te verminderen en versnelt de integratie in geautomatiseerde apparatuur.

Mechanische en elektrische testmogelijkheden

De testmogelijkheden van CAZN omvatten continue flextests van de sleepketting, oscillerende flextests, metingen van vectornetwerkanalysatoren (VNA) en micro-ohm-weerstandsmetingen. Deze tests kunnen helpen bij het evalueren van de mechanische duurzaamheid van kabels, de hoogfrequente transmissiekarakteristieken en de contactweerstand.

Voor toepassingen in batterijapparatuur moeten testcriteria worden gedefinieerd rond de feitelijke bedrijfsomstandigheden. Relevante parameters kunnen onder meer de buigradius, de rijsnelheid, de versnelling, de torsiehoek, de kabelgeleiding, de paringsfrequentie, de temperatuur, het einde van de afscherming en de transmissiebandbreedte zijn. Testrapporten moeten de geteste productconfiguratie, monstergrootte, methode en acceptatiecriteria identificeren, zodat de resultaten op de juiste manier kunnen worden toegepast op productievereisten.

Conclusie

Intelligente productieapparatuur is essentieel voor de productie van hoogwaardige accu's, en industriële connectoren en kabels vormen een cruciaal onderdeel van de infrastructuur die ervoor zorgt dat deze systemen betrouwbaar blijven werken. In geautomatiseerde batterij PACK-productielijnen kunnen hoogfrequente kabelbuigingen, elektromagnetische interferentie, herhaalde paring en vervuiling door laswerkzaamheden allemaal de beschikbaarheid van apparatuur en de productiekwaliteit beïnvloeden.

CAZN biedt industriële connector- en kabeloplossingen voor veeleisende automatiseringstoepassingen, waaronder high-flex PUR-kabelassemblages, afgeschermde M12 X-gecodeerde Ethernet-verbindingen, compacte M8-sensorinterfaces en op maat gemaakte high-cycle testconnectoren. Door toepassingsspecifiek ontwerp, prototypeontwikkeling en mechanische en elektrische validatie helpt CAZN fabrikanten van apparatuur bij het aanpakken van verbindingsbetrouwbaarheid en onderhoudsproblemen.

Door connectorkeuze, kabelconstructie, afscherming, duurzaamheid van de koppeling en milieubescherming af te stemmen op de feitelijke bedrijfsomstandigheden, kunnen integrators van batterijapparatuur betrouwbaardere productiesystemen bouwen en stabiele, hoogwaardige productie op schaal ondersteunen.
