M12-connector SKTL Pinconfiguraties en toepassingen met hoge stroomsterkte

De M12-connector is een van de meest gebruikte ronde connectoren met schroefdraad in de industriële automatisering. In overeenstemming met de relevante normen uit de IEC 61076-serie gebruiken M12-connectoren mechanische codering om onjuiste paring te voorkomen. Verschillende coderingstypes hebben verschillende penopstellingen en spiebaanposities, zodat alleen compatibele stekkers en stopcontacten correct kunnen worden aangesloten. Naast signaalcoderingen zoals A, B, D en X, die worden gebruikt voor sensoren, actuatoren en industrieel Ethernet, zijn er vier speciale stroomcoderingen (S, K, T en L, gezamenlijk bekend als SKTL) ontworpen voor betrouwbare AC- en DC-stroomtransmissie.

Vergeleken met eerdere benaderingen waarbij gebruik werd gemaakt van A-gecodeerde of C-gecodeerde connectoren voor stroomtransmissie, bieden speciale SKTL-stroomcoderingen hogere nominale spannings- en stroommogelijkheden in geschikte configuraties. Hun mechanische vergrendeling helpt ook bij het scheiden van stroomverbindingen van signaalverbindingen, waardoor het risico op schade aan apparatuur, spanningsverschillen, communicatieonderbrekingen en elektrische veiligheidsrisico's als gevolg van onjuiste koppeling worden verminderd. SKTL-gecodeerde connectoren vallen onder IEC 61076-2-111 en kunnen nominale spanningen tot 630 V en nominale stromen tot 16 A ondersteunen, afhankelijk van de codering en productconfiguratie. Gecombineerd met IP67 of hogere beschermingsgraden, indien gespecificeerd, worden ze veel gebruikt in automatiseringsapparatuur, motoren, robotica en industriële besturingssystemen.

Als gespecialiseerd merk op het gebied van industriële connectiviteit ontwerpt en produceert CAZN M12 SKTL-voedingsconnectoren in overeenstemming met de toepasselijke IEC-vereisten. Door voortdurende optimalisatie van materiaalkeuze, contactproductie, bescherming tegen binnendringing en elektrische betrouwbaarheid biedt CAZN compacte, betrouwbare oplossingen voor stroomaansluitingen voor industriële automatisering, robotica, motoraandrijvingen, nieuwe energieapparatuur en spoorvervoer.

Overzicht van de vier SKTL-stroomcoderingen

CAZN M12 SKTL-connectorspecificaties en typische toepassingen

Opmerking: De nominale spanning van K-gecodeerde connectoren volgens de toepasselijke IEC-norm is 630 V, hoewel sommige fabrikanten modellen aanbieden met een vermogen tot 800 V. Pinconfiguraties omvatten opties voor beschermende aarde (PE) waar aangegeven. 4+PE betekent bijvoorbeeld vier stroomcontacten plus één aardcontact, voor een totaal van vijf contacten.

Pinconfiguraties en elektrische parameters door codering

1. S-gecodeerd: wisselstroom, 630 V / 12 A

S-gecodeerde connectoren zijn ontworpen voor wisselstroomtransmissie, met een nominale spanning van 630 V en een nominale stroom van 12 A. Beschikbare configuraties omvatten 2-pins, 3-pins en 4-pins versies. Typische kabelassemblages kunnen 16 AWG-geleiders gebruiken, ongeveer 1,5 mm², afhankelijk van de kabelspecificatie en toepasselijke vereisten voor stroomsterkte.

Met een compact ontwerp en compatibiliteit met geschikte PVC-, PUR- en zeer flexibele kabels zijn S-gecodeerde connectoren geschikt voor betrouwbare AC-stroomdistributie. Typische toepassingen zijn onder meer industriële stroomdistributienetwerken, AC-stroomaansluitingen in automatiseringsschakelkasten, eenfasige AC-belastingen en verbindingen tussen schakelkasten en baansensoren in spoorwegsignalerings- en stroomsystemen. IP67-bescherming en trillingsbestendige constructie, waar gespecificeerd, ondersteunen de werking in veeleisende industriële omgevingen.

CAZN S-gecodeerde connectoren maken gebruik van precisie-koperlegeringscontacten met opties voor goud- of zilverplating, afhankelijk van de productconfiguratie, om een ​​lage contactweerstand en stabiele elektrische prestaties in wisselstroomtoepassingen te ondersteunen. Ze zijn geschikt voor industriële distributie, schakelkasten en railtransportsystemen wanneer ze zijn afgestemd op de relevante elektrische en milieuvereisten.

2. K-gecodeerd: hoogspanningswisselstroom, 630 V / 16 A

K-gecodeerde connectoren zijn ontworpen voor hoogspanningswisselstroomtransmissie, met een nominale spanning van 630 V en een nominale stroom van 16 A onder de toepasselijke IEC-vereisten. Sommige fabrikanten bieden modellen aan met een spanning tot 800 V, die moeten worden geverifieerd aan de hand van de specifieke productdocumentatie. Beschikbare configuraties omvatten 2-pins, 2+PE-pins, 3+PE-pins en 4+PE-pins opties, waardoor er waar nodig beschermende aarde kan worden ingebouwd.

K-gecodeerde connectoren zijn geschikt voor belastingen met hoog vermogen en zware apparatuur waarbij de installatieruimte beperkt is. Ze ondersteunen compacte stroomaansluitingen voor machines, industriële aandrijfsystemen en AC-aangedreven apparatuur die beschermende aarding vereist.

CAZN K-gecodeerde connectoren zijn ontworpen met aandacht voor de isolatiestructuur en het contactstroomvoerend vermogen. Configuraties met beschermende aarde ondersteunen de aardingsvereisten van compatibele apparatuur en bieden een compacte verbindingsoplossing voor veeleisende wisselstroomtoepassingen.

3. T-gecodeerd: gelijkstroom, 63 V / 12 A

T-gecodeerde connectoren zijn bedoeld voor gelijkstroomtransmissie op laagspanning, met een nominale spanning van 63 V en een nominale stroom van 12 A. Beschikbare configuraties omvatten 2-pins, 2+PE-pins en 3+PE-pins versies, die opties bieden voor verschillende stroom- en aardingsvereisten.

Typische toepassingen zijn onder meer de voeding van veldbusapparatuur, compacte DC-motoren, laagspanningsvoedingsmodules en IO-Link-componenten. Hun compacte ontwerp ondersteunt handige stroomaansluitingen voor gedistribueerde I/O en intelligente sensor- en actuatornetwerken.

CAZN T-gecodeerde connectoren combineren een compacte vormfactor met betrouwbare DC-stroomoverdracht, waardoor ze geschikt zijn voor veldbusmodules, IO-Link-componenten en andere laagspannings-DC-apparaten. De juiste configuratie moet worden geselecteerd op basis van de belastingsstroom, aardingsvereisten en apparatuurinterface.

4. L-gecodeerd: gelijkstroom met hoge stroomsterkte, 63 V / 16 A

L-gecodeerde connectoren behoren tot de gelijkstroomopties met hogere stroomsterkte in de M12-connectorfamilie, die een nominale spanning van 63 V en een nominale stroom van 16 A ondersteunen. Beschikbare configuraties omvatten 2-pins, 3-pins, 3+PE-pin, 4-pins en 4+PE-pins versies, waardoor flexibiliteit wordt geboden voor verschillende stroomverdelings- en aardingsopstellingen.

Om een ​​stroomsterkte van 16 A te ondersteunen, kunnen L-gecodeerde kabelassemblages 14 AWG-geleiders gebruiken, ongeveer 2,5 mm², afhankelijk van de kabelconstructie, installatieomstandigheden en de specificaties van de fabrikant. De grotere doorsnede van de geleider helpt de spanningsval en weerstandsverhitting te verminderen, wanneer deze op de juiste manier wordt geselecteerd voor de toepassing.

L-gecodeerde connectoren worden veel gebruikt in 24 V DC-distributie en industriële I/O-voedingssystemen. Ze zijn ook geschikt voor robotica, servoaandrijvingen, AGV's, LED-verlichting en motorbesturingstoepassingen die compacte verbindingen met een hogere gelijkstroomcapaciteit vereisen.

CAZN L-gecodeerde connectoren zijn ontworpen met contactgeometrie en geleiderscompatibiliteit in gedachten om betrouwbare 16 A DC-stroomtransmissie te ondersteunen. Meerdere pinconfiguraties, inclusief opties voor beschermende aarde, maken ze geschikt voor gedistribueerde stroomtoepassingen in de industriële automatisering.

Pinconfiguraties afstemmen op toepassingen met hoge stroomsterkte

Het aantal contacten moet worden geselecteerd op basis van het stroomcircuit, de aardingsopstelling en de vereisten voor hulpaansluitingen. Een hoger aantal pinnen betekent niet automatisch een hogere stroomsterkte, aangezien de toegestane stroom afhankelijk is van de codering, het contactontwerp, de geleidergrootte en de bedrijfsomstandigheden.

Wanneer u een pinconfiguratie kiest, evalueer dan het voedingstype (AC of DC), de vereiste spanning en stroom, de vereisten voor beschermende aarding, de beschikbare installatieruimte en de beschermingsgraad tegen binnendringing. SKTL-codering zorgt voor mechanische vergrendeling tussen compatibele connectoren, terwijl de beschikbare pinopstellingen het mogelijk maken dat de interface wordt aangepast aan verschillende stroomvereisten.

Typische toepassingsscenario's

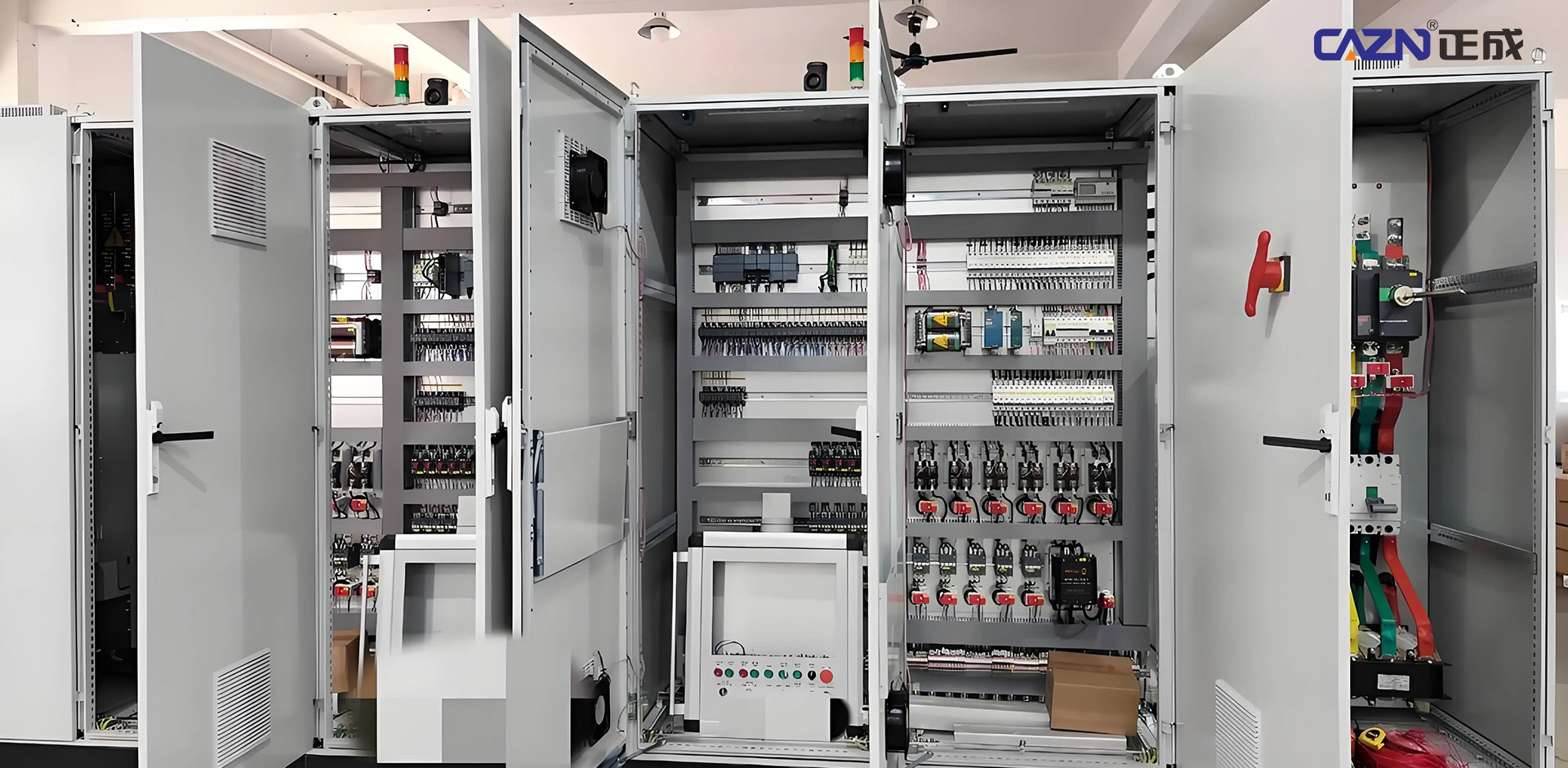

1. Industriële automatisering en schakelkasten

S-gecodeerde en K-gecodeerde connectoren worden gebruikt voor AC-stroomdistributie in industriële schakelkasten, waarbij stroom wordt overgedragen van distributie-eenheden naar compatibele apparatuur en belastingen. L-gecodeerde connectoren kunnen 24 V DC-stroomdistributie voor industriële I/O-systemen ondersteunen, waardoor een compacte verbinding ontstaat tussen gedistribueerde voedingen en veldapparatuur.

CAZN SKTL-connectoren met IP67-bescherming en geschikte trillingsbestendige constructie kunnen industriële installaties binnen of buiten schakelkasten ondersteunen. Hun compacte interfaces kunnen ook de bedrading en het onderhoud vereenvoudigen wanneer de geselecteerde configuratie voldoet aan de elektrische en omgevingsvereisten van de toepassing.

2. Robotica en servoaandrijvingen

Industriële robots, AGV's, robotarmen en servoaandrijfsystemen vereisen betrouwbare stroomverbindingen die trillingen en herhaalde bewegingen kunnen verdragen. L-gecodeerde connectoren bieden tot 16 A DC-capaciteit in gespecificeerde configuraties en zijn geschikt voor stroomdistributie naar compatibele robotapparatuur en servosystemen. K-gecodeerde connectoren kunnen worden gebruikt waar wisselstroom en beschermende aarding vereist zijn.

CAZN L-gecodeerde en K-gecodeerde connectoren zijn verkrijgbaar in configuraties bedoeld voor voorgemonteerde kabelassemblages en veldafsluiting, afhankelijk van de productserie. Rechte en schuine behuizingsopties kunnen bijdragen aan de beperkte ruimte rond robotgewrichten, basissen en mobiele platforms.

3. Motoren en aandrijfsystemen

Compacte gelijkstroommotoren, stappenmotoren en lineaire actuatoren vereisen doorgaans betrouwbare veldstroomaansluitingen. T-gecodeerde connectoren zijn geschikt voor DC-toepassingen met lagere stroomsterkte binnen de gespecificeerde specificaties, terwijl L-gecodeerde connectoren DC-distributie met hogere stroomsterkte ondersteunen voor compatibele motoraandrijvingen en apparatuur.

CAZN T-gecodeerde en L-gecodeerde producten bieden verschillende contactconfiguraties om tegemoet te komen aan verschillende stroom- en aardingsvereisten. Bij de selectie moet rekening worden gehouden met de startstroom van de motor, de continue stroom, de kabellengte, het spanningsverlies en de bedrijfsomgeving, in plaats van alleen op de nominale stroom te vertrouwen.

4. Veldbus- en I/O-systemen

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Suitable PUR cable jackets can provide resistance to oils and selected chemicals, depending on the specific formulation. CAZN can evaluate connector and material options against application requirements, but IP69K protection, corrosion resistance, and chemical compatibility should be verified for the exact product rather than assumed across the entire SKTL series.

Selection and Installation Considerations

Toepasselijke normen: SKTL-voedingsconnectoren vallen onder IEC 61076-2-111, waarin de relevante vereisten op het gebied van afmetingen, codering, veiligheid en uitwisselbaarheid worden behandeld. Bevestig de standaardeditie en productspecifieke conformiteitsdocumentatie voor de geselecteerde CAZN-connector.

Bescherming tegen binnendringing: modellen met IP67-classificatie zijn ontworpen voor bescherming tegen het binnendringen van stof en tijdelijke onderdompeling onder gedefinieerde testomstandigheden. Voor toepassingen waarbij hogedruk- of hogetemperatuurreiniging nodig is, is mogelijk een specifiek IP69K-product vereist.

Kabelselectie: PUR-kabels met hoge flexibiliteit hebben vaak de voorkeur voor dynamische toepassingen zoals robotbewegingen en sleepkettingen, terwijl PVC-kabels geschikt kunnen zijn voor bepaalde vaste installaties. S-gecodeerde assemblages kunnen 16 AWG-geleiders gebruiken, ongeveer 1,5 mm², terwijl L-gecodeerde assemblages met een vermogen van 16 A 14 AWG-geleiders kunnen gebruiken, ongeveer 2,5 mm². Bij de uiteindelijke maatvoering moet rekening worden gehouden met de kabellengte, de omgevingstemperatuur, de bundeling, de installatiemethode en de toepasselijke elektrische vereisten.

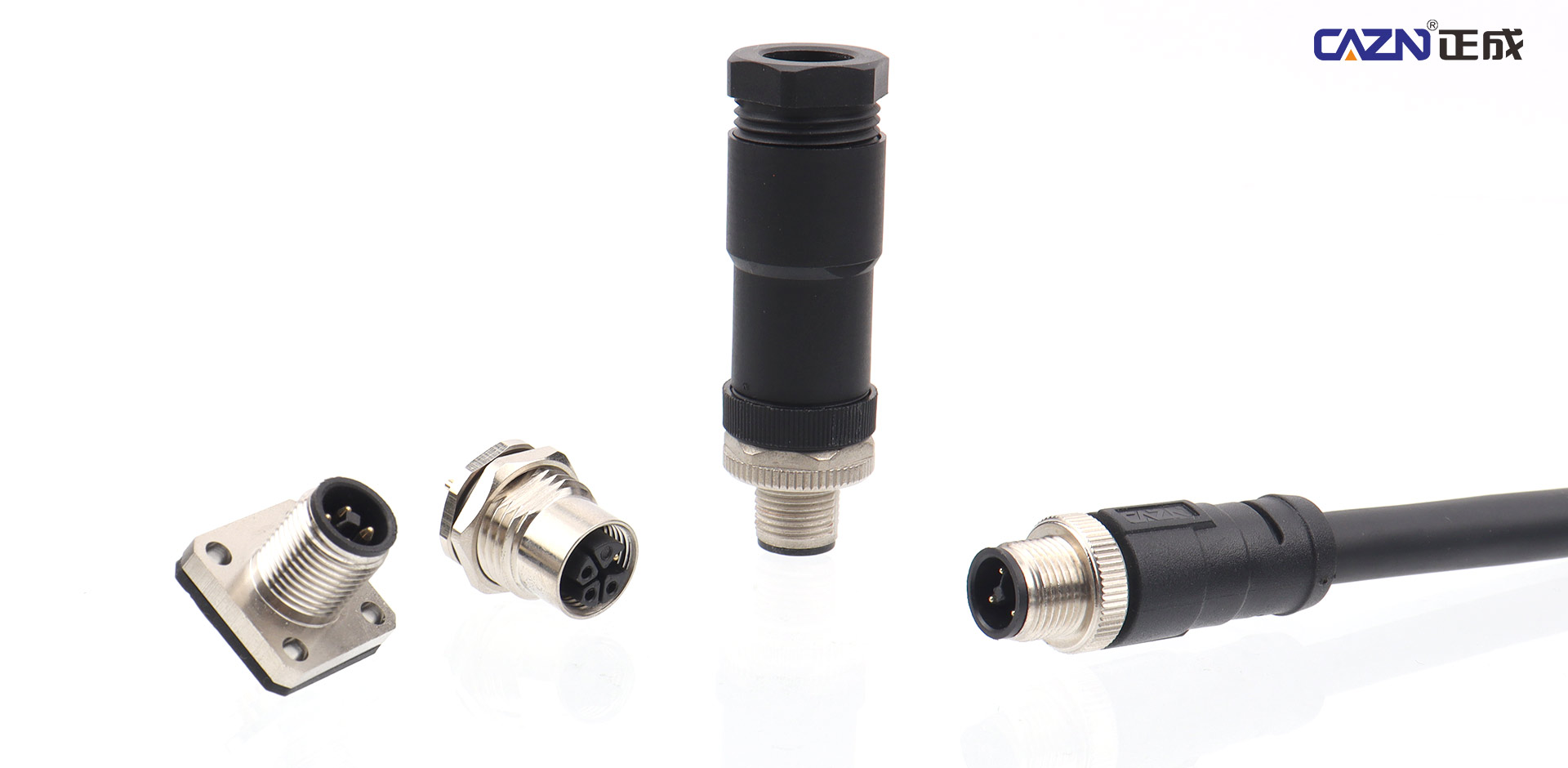

Installatieopties: Afhankelijk van de productserie kunnen de beschikbare arrangementen omgevormde kabelsets, ter plaatse bekabelbare connectoren, paneelgemonteerde of schotconnectoren en rechte of hoekige behuizingen omvatten. De juiste optie hangt af van de bruikbaarheid, installatieruimte en of de kabelverbinding vast is of onderhevig is aan herhaalde bewegingen.

Bedrijfsomstandigheden: Voor bepaalde productmodellen kunnen een temperatuurbereik van ongeveer −25°C tot +80°C, een contactweerstand van niet meer dan 5 mΩ en een duurzaamheid van ongeveer 500 aansluitcycli beschikbaar zijn. Deze waarden zijn productspecifieke voorbeelden, geen universele vereisten voor alle M12 SKTL-connectoren, en moeten worden bevestigd in het relevante CAZN-gegevensblad.

Selectievolgorde: Bepaal eerst of de toepassing AC- of DC-stroom nodig heeft. Identificeer vervolgens de vereiste spanning, continue stroom, pinconfiguratie en aarding. Specificeer ten slotte de beschermingsgraad, kabelconstructie, montagemethode en gebruiksomgeving. CAZN biedt SKTL-connectorconfiguraties voor verschillende installatievereisten, afhankelijk van de specificaties van elke productserie.

Conclusie

De vier M12 SKTL-stroomcoderingen bieden onderscheidende oplossingen voor industriële krachtoverbrenging. S-gecodeerde connectoren ondersteunen AC-toepassingen tot de gespecificeerde 630 V / 12 A-classificaties, terwijl K-gecodeerde connectoren voldoen aan AC-vereisten met hogere stroomsterktes met classificaties tot 630 V / 16 A onder de toepasselijke IEC-vereisten. Voor DC-systemen ondersteunen T-gecodeerde connectoren toepassingen tot 63 V / 12 A, terwijl L-gecodeerde connectoren tot 63 V / 16 A leveren voor compatibele DC-distributie met hoge stroomsterkte.

Het kiezen van de juiste pinconfiguratie vereist meer dan alleen het tellen van contacten. Elektrische specificaties, geleiderafmetingen, vereisten voor beschermende aarding, bescherming tegen binnendringing, kabelflexibiliteit en installatieomstandigheden moeten allemaal in aanmerking worden genomen om een ​​veilige en betrouwbare werking te bereiken.

CAZN blijft industriële connectiviteitsoplossingen ontwikkelen, met M12 SKTL-voedingsconnectoren die S-, K-, T- en L-coderingsopties omvatten en een reeks pinconfiguraties en montagestijlen. Door de connectorcodering en -configuratie af te stemmen op de toepassingsvereisten en de relevante technische documentatie te verifiëren, kunnen gebruikers veiliger, betrouwbaarder en gemakkelijker te onderhouden industriële stroomdistributiesystemen bouwen.
