CAZN Smart Agriculture Solutions: Betrouwbare sensorfusie

De grootste uitdaging bij de perceptie van landbouwrobots is nooit simpelweg helder zien geweest, maar ook het begrijpen van te veel uiteenlopende gegevens. Multi-sensorfusie is niet inherent een veiligheidsredundantie; zonder de juiste techniek kan het een versterker van systeemruis worden.

Deze verklaring wordt vaak besproken in de landbouwautomatisering, maar slechts weinigen bieden een oplossing op technisch niveau. Een landbouwrobot die continu kan werken in modderige, stoffige, helder verlichte en zeer trillende omgevingen vereist veel meer dan alleen het monteren van camera's, LiDAR, IMU's en GNSS-ontvangers op een voertuig. Achter betrouwbare prestaties schuilt een systematische architectuur die perceptie, connectiviteit, edge computing en bewegingscontrole integreert.

Sinds de oprichting is CAZN zich blijven inzetten voor de ontwikkeling en implementatie van alomvattende slimme landbouwoplossingen. We beschouwen dit principe als een fundamentele regel van productontwerp: elke sensor, elke kabelboom en elk synchronisatieproces moet technische validatie ondergaan. Anders zorgt het toevoegen van meer sensoren alleen maar voor meer ruis in plaats van voor een verbetering van de perceptie.

1. Het kernprobleem: waarom het simpelweg toevoegen van sensoren op landbouwgronden niet lukt

Multisensorfusie presteert vaak goed in laboratoria of gecontroleerde omgevingen. Drie categorieën uitdagingen worden echter aanzienlijk duidelijker in de echte landbouwsector.

Omgevingsinterferentie: stof, vocht, modder, direct zonlicht en ongelijkmatige verlichting 's nachts kunnen aanzienlijke uitschieters introduceren in ruwe visuele en LiDAR-gegevens.

Mechanische trillingen: motoren van landbouwmachines, oneffen terrein en schokken van bedieningsapparatuur kunnen IMU bias drift en intermitterende connectorontkoppelingen veroorzaken, wat resulteert in tijdelijke signaalpieken.

Elektromagnetische compatibiliteit (EMC): Aandrijvingen met variabele frequentie, magneetkleppen, draadloze communicatieapparatuur en hoogfrequente batterijsystemen kunnen interferentie veroorzaken in analoge en digitale signalen via kabels en aardlussen.

Wanneer deze drie factoren op elkaar inwerken, zijn veel voorkomende symptomen onder meer plotselinge positioneringssprongen na honderden meters gebruik, fluctuerend vertrouwen in objectherkenning en af ​​en toe een valse noodremming.

In veel gevallen is de hoofdoorzaak niet het algoritme zelf, maar onvoldoende technische consistentie in de perceptiedataketen.

2. CAZN's vierlaagse architectuur voor slimme landbouwoplossingen

CAZN organiseert zijn uitgebreide slimme landbouwoplossingen in vier functionele lagen, elk met duidelijk gedefinieerde technische vereisten en resultaten.

2.1 Perceptielaag: Selecteer sensoren voor specifieke toepassingen in plaats van alles te installeren

Wij zijn er geen voorstander van om iedere landbouwrobot met iedere beschikbare sensor uit te rusten. In plaats daarvan biedt CAZN gekalibreerde sensorconfiguraties die zijn afgestemd op verschillende bedrijfsomgevingen.

Zaaien in het open veld en gewasbescherming: GNSS RTK, IMU met dubbele antenne, millimetergolfradar en meerdere RGB-camera's, gericht op uiterst nauwkeurige positionering en het vermijden van obstakels.

Oogsten en inspectie van boomgaarden: 3D LiDAR, dieptecamera's en gewrichtskoppelsensoren, gericht op de driedimensionale perceptie van planten en fruit.

Kassen en landbouw met gecontroleerde omgeving: 2D-visie, multispectrale camera's en bodemvochtsensorarrays, gericht op de beoordeling van gewasgroei en milieumonitoring.

Vóór levering ondergaan alle sensoren een extrinsieke kalibratie, uitlijning van tijdstempels met behulp van hardwaretriggering en karakterisering van basislijnruis. De doelsynchronisatiefout bedraagt ​​minder dan 1 ms, waardoor de onzekerheden die gepaard gaan met handmatige kalibratie op de inzetlocatie worden verminderd.

2.2 Connectiviteitslaag: kabelbomen van automobielkwaliteit om ruis op de fysieke laag te onderdrukken

De connectiviteitslaag is een van de componenten die het vaakst over het hoofd wordt gezien, maar heeft toch een aanzienlijke impact op de algehele systeemstabiliteit. De oplossing van CAZN volgt gestandaardiseerde connectiviteitsspecificaties.

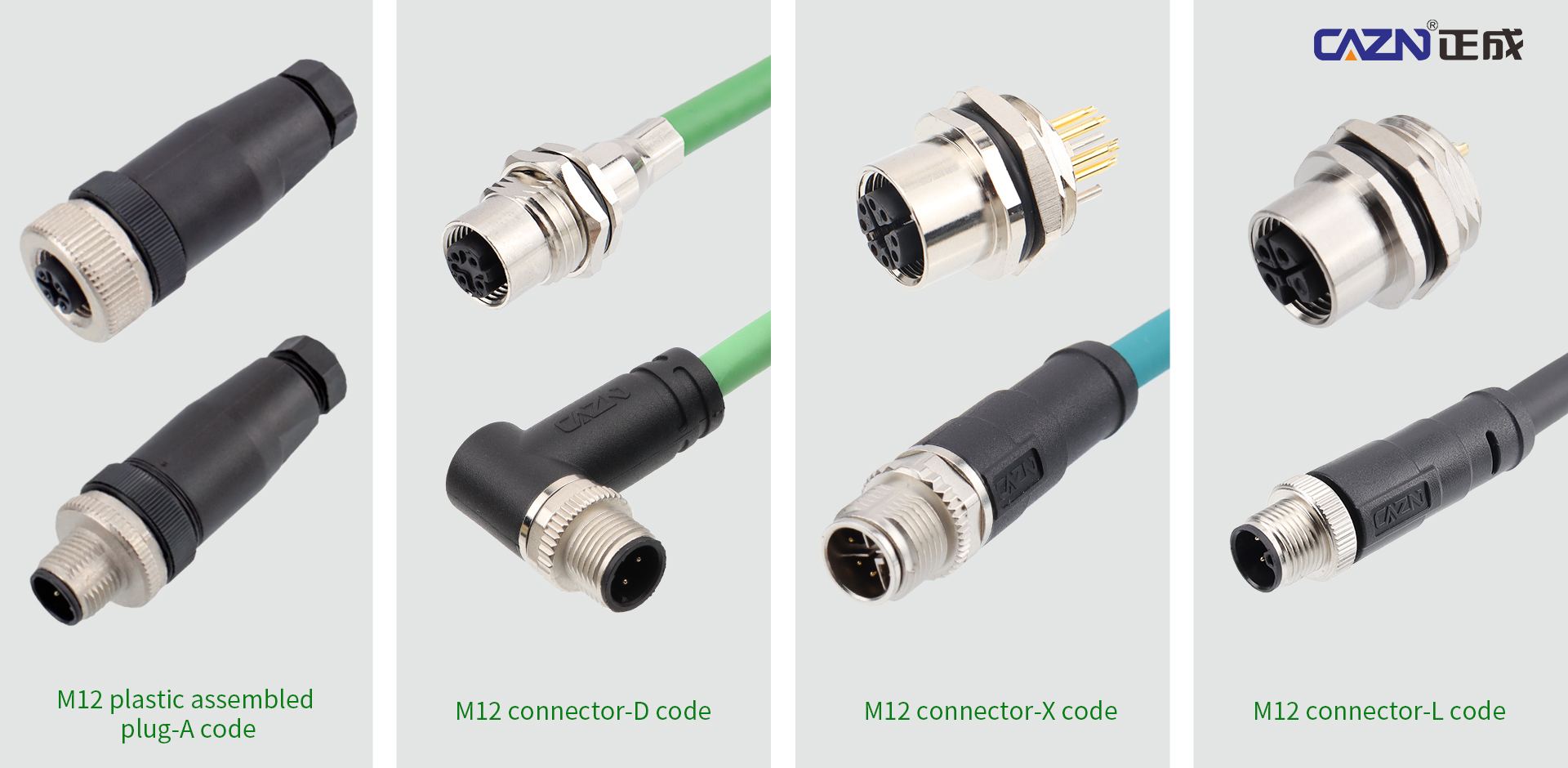

Hoofdcommunicatienetwerk: M12 X-gecodeerde connectoren voor snelle Ethernet-communicatie, met vergrendelingsmechanismen met metalen schroefdraad en IP67/IP69K-bescherming. Afschermingsaarding wordt geïmplementeerd in overeenstemming met de EMC-ontwerpvereisten van het systeem.

Voeding en CAN-bus: M12 A-gecodeerde connectoren met 5-pins of 8-pins configuraties, trillingsbestendige schroefdraadvergrendeling en compatibiliteit met op ISO 11898 gebaseerde CAN-communicatie.

Analoge en lagesnelheidssignalen: ronde M8-connectoren of op de kaart gemonteerde vergrendelbare connectoren, waarbij de signaalkabels weggeleid zijn van de stroomkabelbomen en een aanbevolen scheidingsafstand van minimaal 200 mm.

Antenneverbindingen: GNSS- en draadloze dataradiosystemen maken gebruik van TNC- of N-type connectoren om het risico van losraken onder trillingen te verminderen in vergelijking met SMA-verbindingen in veeleisende toepassingen.

In ons laboratorium voeren we willekeurige trillingstests van 10–500 Hz, IP69K-hogedrukreinigingstests en ±8 kV ESD-contactontladingstests uit. Deze tests helpen ervoor te zorgen dat connectoren zelf geen extra bronnen van signaalinterferentie worden.

2.3 Edge Computing Layer: algoritmen coördineren met hardware-engineering

De on-board edge computing-eenheid integreert heterogene computerbronnen, waaronder CPU's, NPU's en GPU's, ter ondersteuning van de eigen softwaremogelijkheden van CAZN.

Multi-sensor fusie-positioneringsengine: nauw gekoppelde GNSS/INS-integratie en LiDAR-odometrie helpen de positioneringsprestaties te behouden wanneer satellietsignalen niet beschikbaar zijn, zoals onder dichte boomkruinen of in kassen. Het doel is om de positionering op centimeterniveau langer dan 30 minuten te handhaven onder gespecificeerde bedrijfsomstandigheden.

Gewasherkennings- en segmentatiemodellen: lichtgewicht modellen die zijn getraind voor basisgewassen, fruit en groenten en commerciële gewassen ondersteunen toepassingsspecifieke herkenning en segmentatie, waarbij OTA-updates voortdurende modelverbetering mogelijk maken.

Functionele veiligheidsbewakingsmodule: Het systeem bewaakt de sensorgezondheid, de recentheid van gegevens en de connectorstatus in realtime. Wanneer een anomalie wordt gedetecteerd, wordt een passende verslechterde bedrijfsmodus geactiveerd of wordt een veilige stop in gang gezet.

2.4 Cloud- en operationeel beheerlaag

Het cloudplatform ondersteunt het genereren van kaarten, het verzenden van taken, het verzamelen van operationele gegevens en modelupdates.

Via web- of mobiele interfaces kunnen bedrijfsmanagers de bedrijfstrajecten, de dekking van het gebied, abnormale waarschuwingen en de status van de apparatuur monitoren. Er kunnen ook rapporten worden gegenereerd per perceel, gewastype en groeiseizoen ter ondersteuning van operationele analyses en beslissingen op het gebied van bedrijfsbeheer.

3. Waarom kiezen voor CAZN voor slimme landbouwoplossingen?

Toepassingsgericht systeemontwerp: In plaats van buitensporige sensorconfiguraties te gebruiken om technische beperkingen te compenseren, selecteren we sensorcombinaties op basis van specifieke bedrijfsomstandigheden en functionele vereisten.

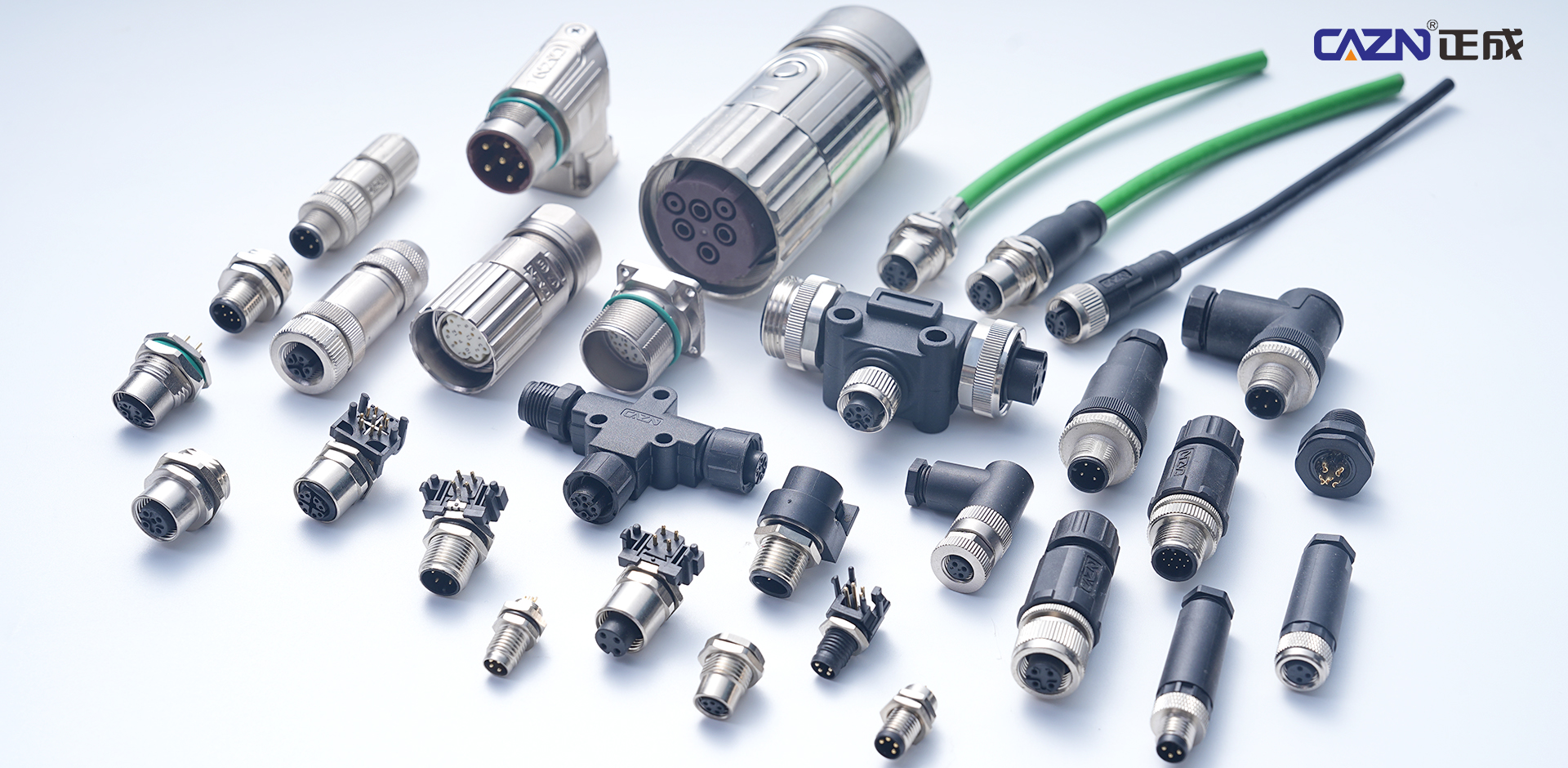

Gestandaardiseerde connectiviteitstechniek: CAZN's M12 industriële connectiviteits- en kabelboomspecificaties helpen interferentie op de fysieke laag te onderdrukken en leggen zo de basis voor betrouwbare perceptie.

Geïntegreerde ontwikkeling van algoritmen en hardware: perceptie, kalibratie, ontwerp van kabelbomen en edge computing worden ontwikkeld en verbeterd door gecoördineerde technische inspanningen, waardoor de integratiekloven tussen verschillende leveranciers worden verkleind.

Herhaalbare implementatie: Van individuele landbouwobots  tot vlootoperaties, en van open velden tot kassen, onze oplossingen zijn ontworpen om gestandaardiseerde implementatie in diverse landbouwomgevingen te ondersteunen.

4. Landbouwrobots bouwen voor betrouwbare werking op de lange termijn

De ultieme maatstaf voor een landbouwrobot is niet hoeveel sensoren hij aan boord heeft, maar hoe betrouwbaar hij presteert na een maand ononderbroken gebruik in modderige en veeleisende omstandigheden. De positionering moet stabiel blijven, de herkenningsresultaten moeten consistent blijven en de noodremming moet correct reageren zonder valse activering.

De uitgebreide slimme landbouwoplossingen van CAZN pakken deze uitdagingen aan door middel van systematische engineering, waarbij sensorselectie, betrouwbare connectiviteit, edge computing en intelligente controle worden geïntegreerd in een uniforme architectuur.

Door zich te concentreren op technische consistentie in plaats van alleen op sensorkwantiteit, werkt CAZN eraan om landbouwautomatisering betrouwbaarder, schaalbaarder en aanpasbaarder te maken voor echte landbouwomgevingen.
