Connectoren: de hardwarebasis van Smart Home Appliance-connectiviteit

Wanneer een oven start, gaat de afzuigkap automatisch aan. Wanneer de omgevingstemperatuur en luchtvochtigheid veranderen, past de boiler de temperatuur daarop aan. Met één enkel commando bij het verlaten van huis kunnen alle aangesloten apparaten achtereenvolgens in de standby-beveiligingsmodus gaan. Deze naadloze smart home-scenario's lijken misschien volledig te worden aangestuurd door een intelligent huiscontrolesysteem, maar daarachter schuilt een vaak over het hoofd gezien maar toch essentieel onderdeel: de connector.

Als fysieke interface voor de stroomvoorziening en signaaloverdracht tussen slimme huishoudelijke apparaten, zorgen connectoren voor betrouwbare verbindingen tussen elektronische besturingseenheden, sensoren en communicatiemodules. Ze zorgen ervoor dat apparaten uit verschillende productcategorieën connectiviteit op hardwareniveau en een gecoördineerde werking kunnen realiseren.

Een volwassen smart home-ecosysteem vertrouwt op een gelaagde architectuur. Op hardwareniveau vormen connectoren de basis voor de fysieke onderlinge verbinding. De middelste laag verzorgt de multi-protocolcommunicatie en datatransmissie, terwijl de bovenste laag afhankelijk is van een intelligent thuisbesturingssysteem om beslissingen te nemen en scenario's te coördineren. Van individuele apparaten tot een geïntegreerd netwerk van verbonden apparaten door het hele huis: connectoren zijn in elke fase essentieel.

Connectors: de basis voor interne connectiviteit van slimme apparaten

Binnenin individuele slimme apparaten verbinden UART-terminalconnectoren en FPC-bordconnectoren de hoofdbesturingskaart met IoT-modules, sensoren en motoraandrijfeenheden. Ze verbinden draadloze communicatiemodules zoals Wi-Fi, ZigBee en UMesh met de hoofdcontroller van het apparaat, waardoor het verzamelen en uitwisselen van temperatuurmetingen, bedrijfsstatus en andere gegevens mogelijk is.

Deze hardware-integratie vormt de basis voor verbonden functionaliteit in koelkasten, wasmachines en combinatiestoomovens. IPEX RF-coaxiale connectoren bieden stabiele radiofrequentieverbindingen tussen draadloze modules en antennes, waardoor betrouwbare draadloze communicatie in het hele slimme thuisnetwerk behouden blijft.

Afbeelding 1: Smart Home Appliance-connectiviteit

Waterdichte connectoren voor veeleisende keuken- en badkameromgevingen

Keuken- en badkameromgevingen stellen connectoren bloot aan vocht, condensatie, vet en temperatuurschommelingen. Voor externe sensorknooppunten die onder deze omstandigheden werken, bieden M8 en M12 ronde connectoren met IP67-classificatie een praktische aansluitoplossing.

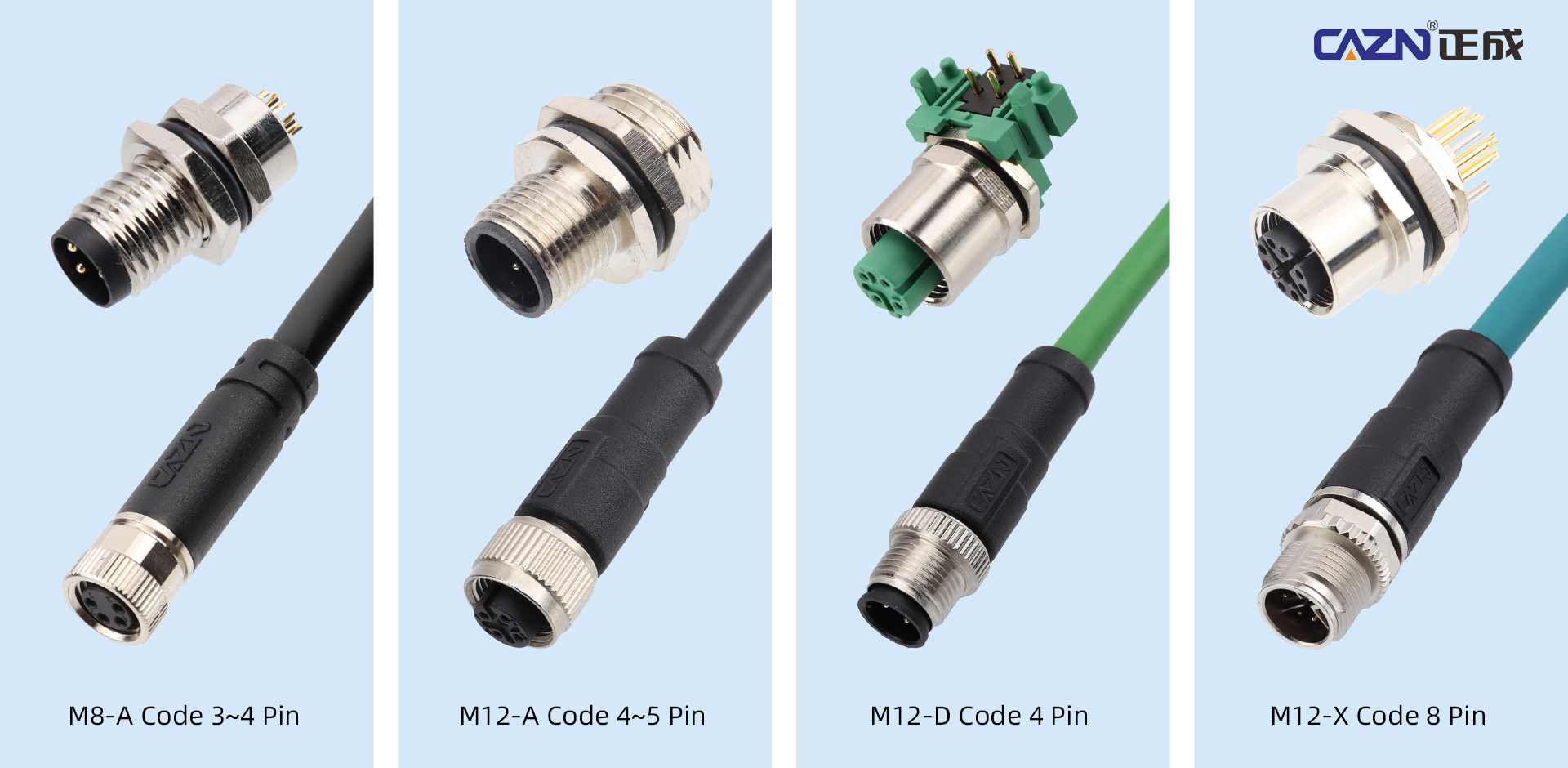

A-gecodeerde M8/M12-connectoren zijn geschikt voor voeding en signaalverwerving in temperatuur-, vochtigheids- en menselijke aanwezigheidssensoren. D-gecodeerde M12-connectoren ondersteunen 100 Mbps Ethernet-communicatie, terwijl 8-pins X-gecodeerde M12-connectoren Gigabit Ethernet ondersteunen voor snelle gegevensoverdracht. Deze configuraties zijn met name relevant voor commerciële slimme keukens met meerdere onderling verbonden apparaten.

Voor centrale besturingsgateways en communicatiebussen voor commerciële keukenapparatuur zorgen afgeschermde RJ45-connectoren en RS485-terminalconnectoren voor stabiele bekabelde verbindingen. Hun passende afschermings- en bedradingsontwerpen helpen de elektromagnetische interferentie te verminderen die wordt gegenereerd door compressoren, motoren en andere apparatuur tijdens het opstarten en gebruik, waardoor de betrouwbaarheid van de communicatie wordt verbeterd en het risico op signaalfouten of onbedoelde besturingsopdrachten wordt verminderd.

Hardware aansluiten op intelligente huiscontrolesystemen

Boven de fysieke connectiviteitslaag fungeert het intelligente huiscontrolesysteem UHomeOS als centraal coördinatieplatform. Het ondersteunt meerdere communicatieprotocollen, waaronder PLC-Mesh, ZigBee 3.0 en Ethernet, waardoor signalen die via verschillende connectortypen worden verzonden, kunnen worden geïntegreerd in een uniforme smart home-connectiviteitsstandaard.

Dankzij deze architectuur kunnen apparaten uit verschillende productcategorieën communiceren en hun activiteiten coördineren. Zelfs wanneer de externe internetverbinding wordt onderbroken, kan de lokale gateway vooraf gedefinieerde automatiseringsscenario’s blijven uitvoeren via de bestaande fysieke communicatieverbindingen, waardoor essentiële smart home-functies behouden blijven.

De betrouwbaarheid van deze architectuur hangt niet alleen af ​​van de softwarecompatibiliteit, maar ook van de stabiliteit van de onderliggende hardwareverbindingen. Een juiste connectorkeuze zorgt ervoor dat stroom, besturingssignalen en communicatiegegevens consistent tussen apparaten worden verzonden.

Betrouwbaarheidsvereisten voor connectoren voor Smart Home-apparaten

Slimme huishoudelijke apparaten werken in omgevingen met hoge temperaturen, thermische cycli, voortdurende trillingen, vochtigheid en vetvervuiling. Deze omstandigheden stellen hoge eisen aan connectormaterialen, contactprestaties, mechanisch ontwerp en elektromagnetische compatibiliteit.

Voor apparaatspecifieke toepassingen biedt CAZN oplossingen voor connectorselectie die rekening houden met de feitelijke werkomgeving en elektrische vereisten. Belangrijke overwegingen zijn onder meer een stabiele contactweerstand  met minimale variatie na thermische cycli, UL94 V-0 vlamvertragende materialen en naleving van de toepasselijke RoHS- en REACH-milieuvereisten.

Vergrendelende ronde connectoren moeten ook een betrouwbare paringretentie en duurzaamheid bij het insteken en uittrekken bieden om losraken tijdens langdurig gebruik te voorkomen. Voor toepassingen in de buurt van motoren en compressoren kunnen afgeschermde connectorstructuren helpen elektromagnetische interferentie (EMI) te onderdrukken, waardoor het risico op communicatiefouten en onverwacht apparaatgedrag wordt verminderd.

Compacte connectorontwerpen zijn net zo belangrijk naarmate huishoudelijke apparaten dunner en beter geïntegreerd worden. Ruimtebesparende interfaces helpen bij het optimaliseren van de lay-outs van de besturingskaarten, terwijl betrouwbare elektrische verbindingen en gemakkelijke montage behouden blijven.

Uitgebreide connectiviteitsoplossingen voor slimme apparaattoepassingen

Van geïntegreerde slimme keukens en intelligente badkamers tot netwerken voor commerciële keukenapparatuur en slimme landbouwapparatuur: connectoroplossingen ondersteunen een breed scala aan connectiviteitsvereisten. Deze omvatten interne elektronische besturingsverbindingen, bekabelde sensornetwerken en snelle gateway-communicatie.

Verschillende toepassingsscenario's vereisen verschillende connectorconfiguraties. Interne besturingskaarten kunnen prioriteit geven aan compacte FPC- en UART-interfaces, terwijl blootliggende sensoren waterdichte M8/M12-verbindingen vereisen. Hogesnelheidscommunicatienetwerken kunnen afhankelijk zijn van X-gecodeerde M12- of afgeschermde RJ45-interfaces, afhankelijk van de vereiste transmissiesnelheid en installatieomgeving.

Een goed ontworpen connectorsysteem brengt deze verschillende interfaces samen in een betrouwbare hardwarearchitectuur. Het resultaat is consistentere communicatie tussen apparaten, betrouwbaardere automatiseringsscenario's en verbeterde integratie tussen verbonden omgevingen.

Naarmate slimme huishoudelijke apparaten zich blijven ontwikkelen, zullen de vereisten voor hardwareconnectiviteit steeds veeleisender worden. CAZN blijft zich inzetten voor het bevorderen van connectortechnologie voor slimme toepassingen, met voortdurende aandacht voor milieubescherming, elektromagnetische compatibiliteit en geminiaturiseerd ontwerp. Door nauw samen te werken met fabrikanten van apparaten wil CAZN de hardwarebasis van verbonden leven versterken en de volgende generatie intelligente thuisecosystemen ondersteunen.

Keuzegids voor connectoren | Smart Home Appliance-toepassingen van CAZN

Toepasselijke toepassingen: slimme huishoudelijke apparaten, keuken- en badkamersensoren, gateways voor het hele huis en netwerken voor commerciële keukenapparatuur.

Belangrijke connectorselectievereisten voor Smart Home-apparaten

Milieubescherming: Geef voor blootgestelde sensoren in keukens en badkamers prioriteit aan het vergrendelen van M8/M12-connectoren met IP67-bescherming om blootstelling aan vocht, condensatie en vet aan te kunnen.

EMC-prestaties: Connectors die in de buurt van motoren en compressoren worden geïnstalleerd, moeten geschikte afschermingsstructuren bevatten om elektromagnetische interferentie tijdens het opstarten en bedienen van de apparatuur te verminderen.

Mechanische duurzaamheid: Specificeer een duurzaamheid bij het inbrengen en uittrekken van minimaal 1.000 cycli. Na thermische cycli moet de variatie in de contactweerstand binnen 10 mΩ worden gecontroleerd, afhankelijk van de overeengekomen testomstandigheden.

Conformiteit met materialen: Selecteer waar nodig UL94 V-0 vlamvertragende materialen en verifieer de naleving van de toepasselijke RoHS- en REACH-vereisten om de veiligheid van apparaten en milieunormen te ondersteunen.

Flexibiliteit bij installatie: op PCB's gemonteerde connectoraansluitingen moeten geschikte SMT- of achtermontageconfiguraties ondersteunen. Voorgemonteerde kabelbomen kunnen worden gespecificeerd met rechte of haakse connectoren, afhankelijk van de lay-out van de apparatuur en de installatiebeperkingen.

CAZN – Expert industriële verbindingstechnologie

Van interne apparaatbedrading tot waterdichte sensorverbindingen en snelle communicatie-interfaces, CAZN biedt industriële connectiviteitsproducten en op maat gemaakte oplossingen om de veranderende eisen van slimme huishoudelijke apparaten te ondersteunen. Betrouwbaar slim leven begint met betrouwbare hardwareverbindingen.
