CAZN | M8 6-pins A-gecodeerde connector

De M8 6-pins A-gecodeerde connector is een compacte industriële interconnectieoplossing die voldoet aan IEC 61076-2-104. Het is ontworpen voor de overdracht van meerdere signalen in toepassingen met beperkte ruimte en beschikt over een M8 × 1-schroefdraadvergrendelingsmechanisme en A-gecodeerde sleuteling om verkeerde koppeling met B-gecodeerde of D-gecodeerde M8-connectoren te voorkomen. Het belangrijkste voordeel is de betrouwbare overdracht van zes onafhankelijke signaalcircuits binnen de compacte M8-vormfactor.

Belangrijkste elektrische specificaties

Pintelling: 6-pins, A-gecodeerd

Nominale spanning: 30 V AC/DC

Nominale stroom: 1,5 A per contact; contactweerstand ≤ 5 mΩ; totale stroom niet groter dan 4 A. Vanwege de kleinere contactafstand heeft de 6-pins versie een lagere stroomsterkte dan de 3-pins en 4-pins modellen.

Beschermingsgraad: IP67, indien correct aangesloten en vergrendeld, biedt bescherming tegen het binnendringen van stof en tijdelijke onderdompeling onder gespecificeerde omstandigheden.

Draaddikte: Typisch 0,14 mm² (26 AWG), 0,25 mm² (24 AWG) ook verkrijgbaar.

Bedrijfstemperatuur: -40°C tot +80°C

Contacten: Verguld koper, met een levensduur van minimaal 500 cycli.

Constructie: Verkrijgbaar in afgeschermde en niet-afgeschermde versies.

Bedradingsconfiguratie

Afkortingen van draadkleuren: BN = Bruin, WH = Wit, BU = Blauw, BK = Zwart, GY = Grijs, PK = Roze.

Mannelijke en vrouwelijke contactindelingen zijn spiegelbeelden van elkaar. De A-gecodeerde sleutelfunctie voorkomt onjuiste koppeling, waardoor de connector alleen kan worden gekoppeld met compatibele 6-pins M8 A-gecodeerde connectoren, niet met B-gecodeerde of D-gecodeerde M8-connectoren.

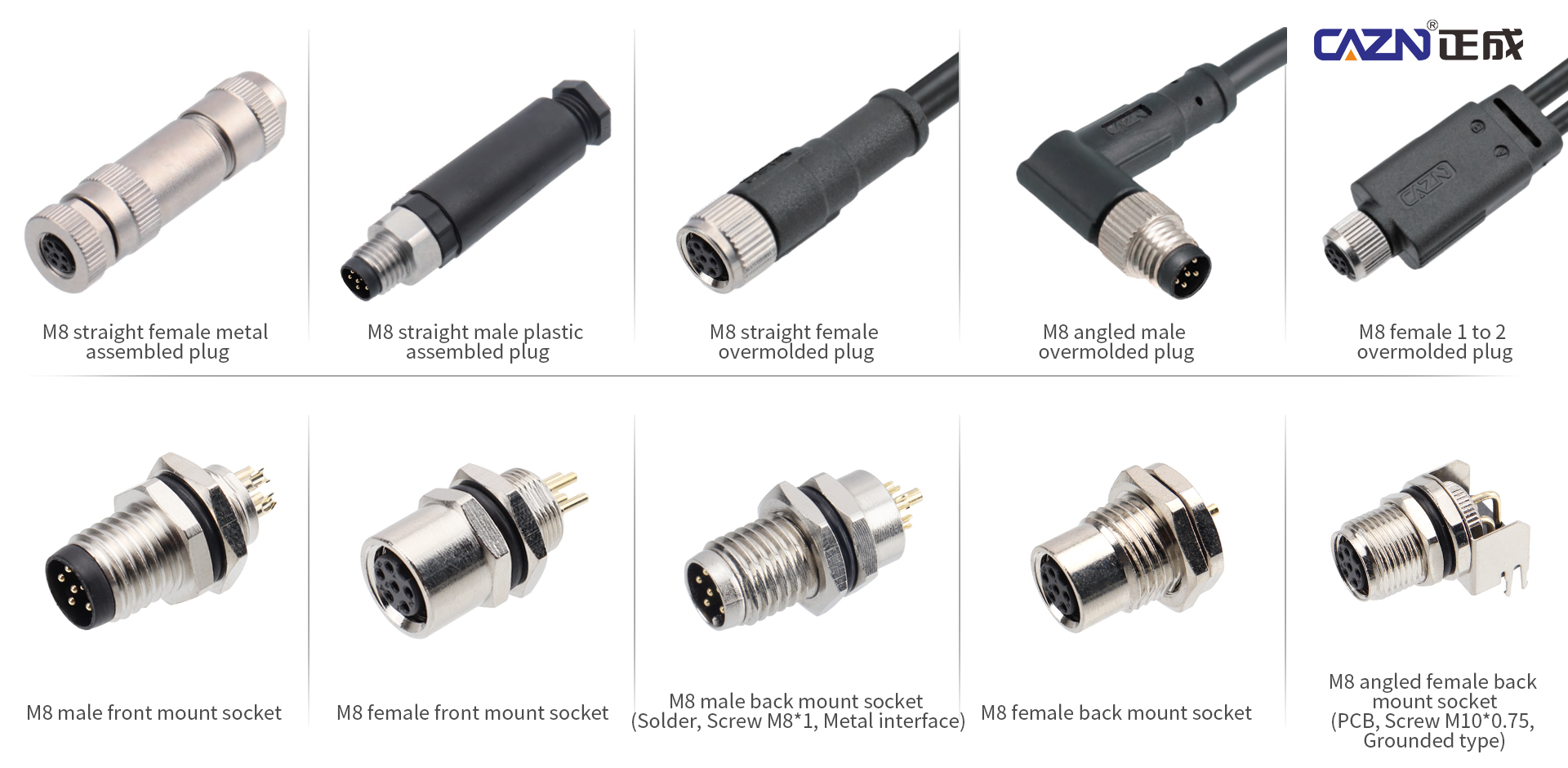

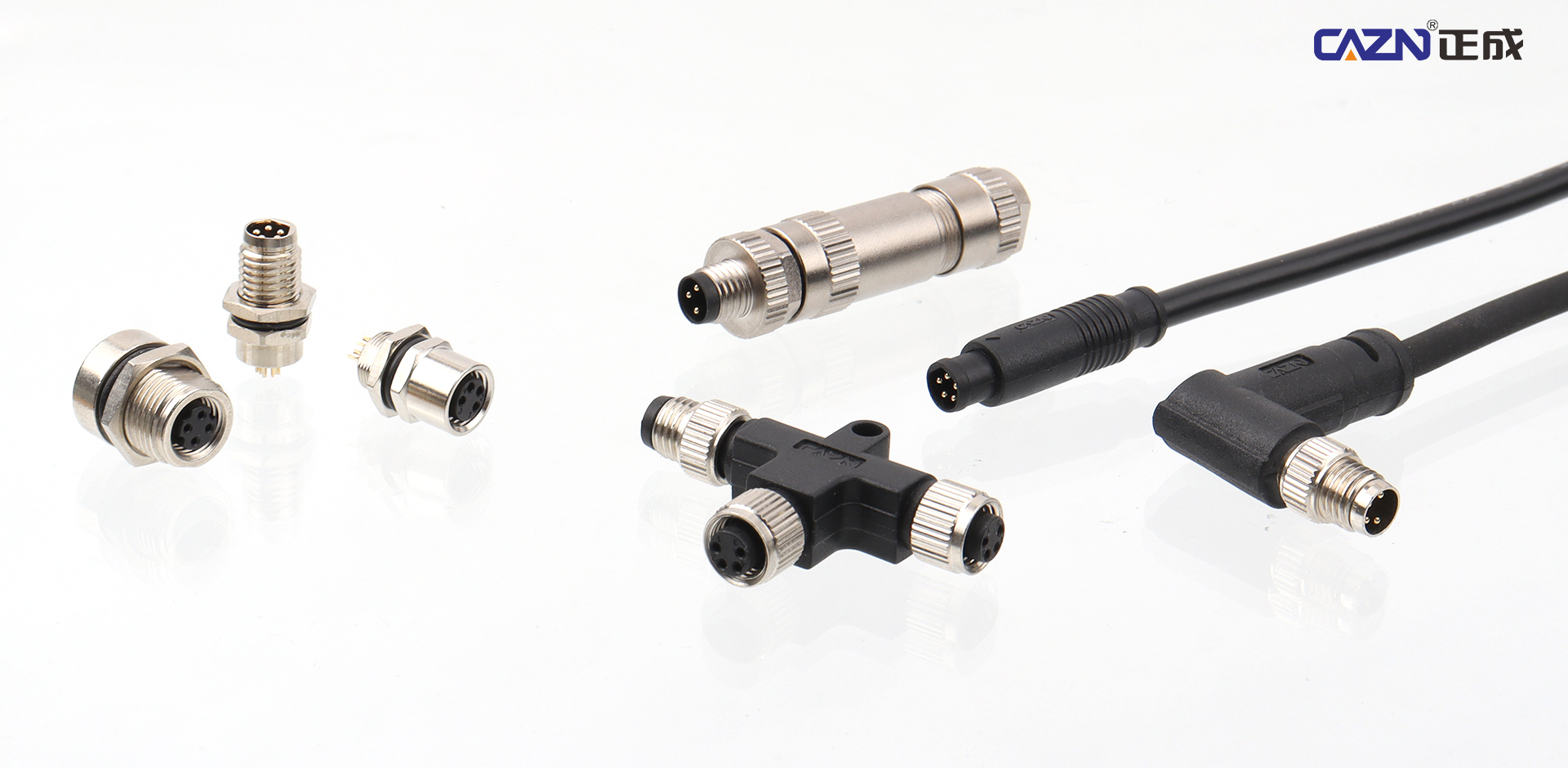

Beschikbare connectorconfiguraties

Gegoten kabeltype: Verkrijgbaar met rechte of 90 graden gehoekte connectoren en PVC- of PUR-kabels. De kabel en connector zijn in de fabriek integraal gegoten, waardoor dit de meest voorkomende configuratie is.

Field-Wireable Type: Ontworpen voor bedrading ter plaatse zonder spuitgieten, waardoor het geschikt is voor inbedrijfstelling, probleemoplossing en onderhoud.

Paneelgemonteerde aansluitingen: Verkrijgbaar in paneelconfiguraties voor montage aan de voorzijde of aan de achterzijde, evenals PCB-oppervlaktemontage (SMD) en soldeerpinversies voor directe integratie in printplaten van apparatuur.

Mannelijke en vrouwelijke versies: Verkrijgbaar met mannelijke contacten (pinnen) of vrouwelijke contacten (sockets) om aan verschillende verbindingsvereisten te voldoen.

Typische toepassingen

De M8 6-pins A-gecodeerde connector is een interface met hoge dichtheid voor signalen met laag vermogen, die vaak wordt gebruikt in:

• Compacte roterende encoders

• Meerkanaalssensoren en meetsondes

• Miniatuur industriële camera's en elektrostatische eliminators

• IO-Link-modules voor multi-signaalregistratie

• Signaalaansluitingen in apparatuur met extreem beperkte installatieruimte

• Signaalinterfaces voor compacte actuatoren

• Meerkanaals signaalverbindingen waarbij een kleiner alternatief voor grotere M12-meerpinsconnectoren de voorkeur heeft

CAZN M8 6-pins A-gecodeerde connectoren voor betrouwbare signaaloverdracht

Als compacte multi-signaalinterface is de M8 6-pins A-gecodeerde connector een ideale keuze voor miniatuur-encoders, IO-Link-modules en precisiemeetapparatuur. De connectorserie van CAZN voldoet aan de IEC 61076-2-104-norm en is voorzien van vergulde contacten voor betrouwbare elektrische prestaties en trillingsbestendigheid, terwijl compatibiliteit en duurzaamheid in balans zijn.

CAZN biedt monstertests, begeleiding bij het selecteren van connectoren en op maat gemaakte kabelboomdiensten om klanten te helpen bij het voldoen aan de vereisten voor de onderlinge verbinding van apparatuur via een geïntegreerde oplossing.
