CAZN | M8-B-codeconnector

De CAZN M8-B Code-connector is een specifiek type binnen de M8-serie ronde connectoren, met B-codering en een 5-pins configuratie. Dit ontwerp maakt hem bijzonder geschikt voor industriële automatiseringstoepassingen die betrouwbare veldbuscommunicatie in compacte installatieruimtes vereisen.

De M8-B-code, die voldoet aan IEC 61076-2-104, is een vaste 5-aderige miniatuurconnector die voornamelijk is gepositioneerd voor PROFIBUS-DP-veldbustoepassingen. De mechanische sleuteling voorkomt onjuiste koppeling met A-Code- en D-Code-connectoren. Het is ontworpen voor veldbusknooppunten waar de installatieruimte zeer beperkt is. Vergeleken met M8-A- en M8-D-connectoren heeft de M8-B Code een veel kleiner marktvolume, terwijl M12-B Code de mainstream connectoroplossing voor PROFIBUS blijft.

Kernspecificaties

Codering: B-code, met een speciale 5-pins sleutelconfiguratie

Protocol: PROFIBUS-DP gebaseerd op RS-485 differentiële buscommunicatie; niet geschikt voor Ethernet-overdracht

Nominale spanning: 30 V AC/DC

Nominale stroom: 3 A

Bescherming: IP67 indien correct aangesloten en vergrendeld

Bedrijfstemperatuur: -25°C tot +80°C

Paringscycli: ≥500

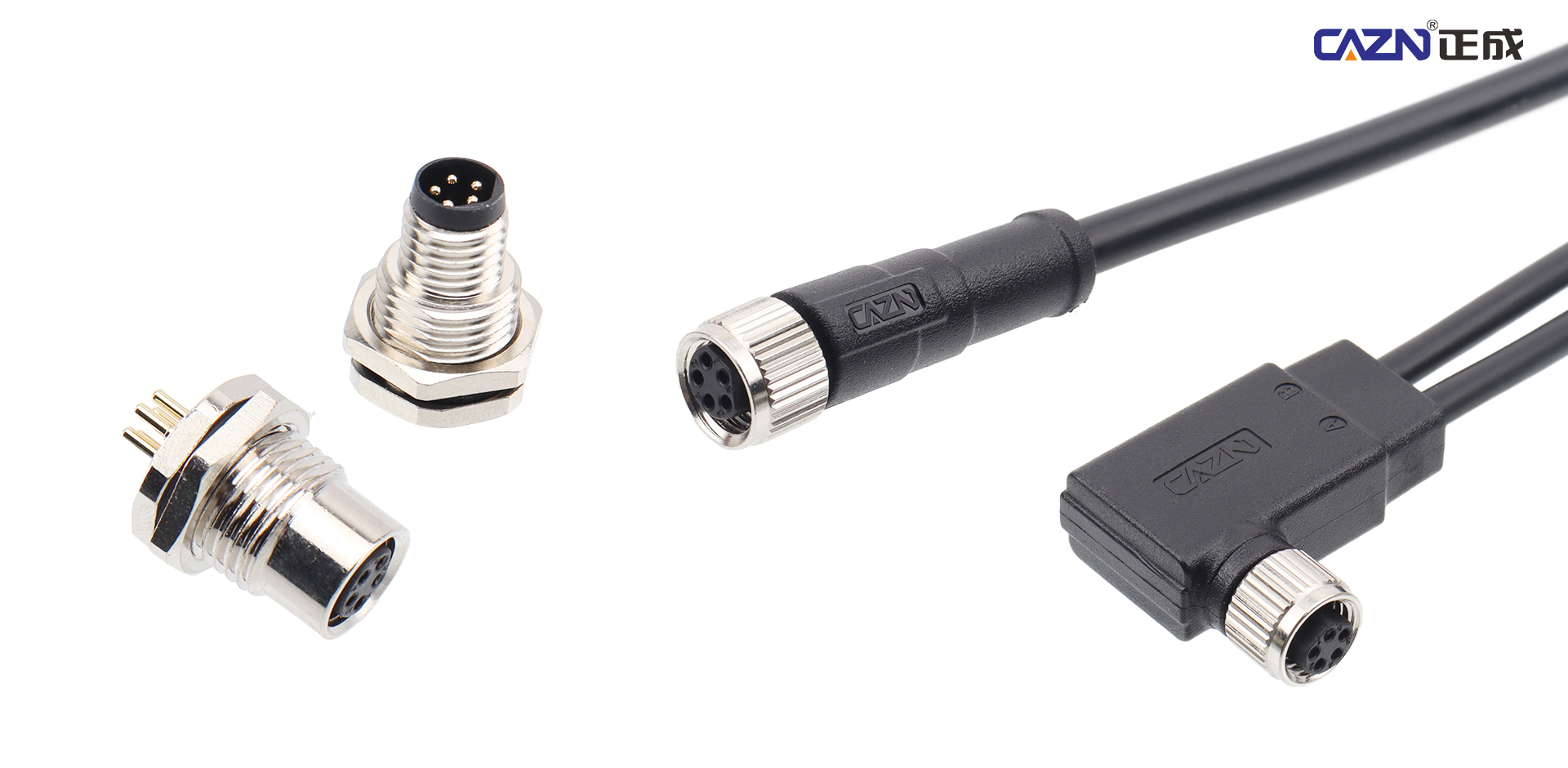

Configuraties: Rechte en 90° haakse versies; mannelijke en vrouwelijke connectoren; voorgevormde kabelassemblages, versies voor veldmontage en PCB-paneelconnectoren

Afscherming: Afgeschermde versies beschikbaar, voornamelijk voor betrouwbare veldbustransmissie

Transmissieafstand: afhankelijk van de PROFIBUS baudrate, met afstanden tot 500 m bij de geldende bussnelheid

Wat is B-codering?

Het bepalende kenmerk van een M8-B-codeconnector is de B-codering. Het coderingsmechanisme zorgt voor mechanische polarisatie, waardoor wordt voorkomen dat incompatibele connectortypen verkeerd worden geplaatst.

De B-gecodeerde interface heeft een opvallend asymmetrisch uitsteeksel dat overeenkomt met de bijpassende groef op de socket. Deze fysieke sleuteling voorkomt onbedoelde koppeling met andere M8-coderingstypen, waaronder A-code en D-code, waardoor bedradingsfouten tijdens installatie en onderhoud worden verminderd.

Volgens IEC 61076-2-104 bevindt de sleutelpositie voor B-gecodeerde M8-connectoren zich doorgaans rond de 7-uur-positie. Deze coderingsstructuur is met name handig in industriële omgevingen waar meerdere typen M8-connectoren dicht bij elkaar kunnen worden geïnstalleerd.

Waarom gebruikt M8-B 5 pinnen?

De M8-B-codeconnector is primair geconfigureerd met 5 pinnen en biedt de vereiste contacten voor PROFIBUS-DP en gerelateerde veldbusverbindingsvereisten.

De 5-pins configuratie is ook een belangrijke selectie-indicator. Bij het evalueren van een M8-connector voor een bestaand automatiseringssysteem wijst de combinatie van 5-pins + B-codering sterk in de richting van een M8-B-codeontwerp.

Het aantal pins alleen mag echter niet worden gebruikt om de connectorcompatibiliteit te bepalen. De codering, elektrische specificaties, protocol en apparatuurinterface moeten allemaal vóór installatie worden geverifieerd.

M8-B-code versus M8-D-code versus M8-A-code

De drie connectortypen bedienen duidelijk verschillende communicatie- en automatiseringsfuncties.

M8-B-code: 5-pins, voornamelijk voor PROFIBUS-DP / RS-485-veldbustoepassingen.

M8-D-code: 4 pinnen, ontworpen voor 100 Mbps industrieel Ethernet, inclusief PROFINET-, EtherCAT- en EtherNet/IP-toepassingen.

M8-A-code: doorgaans 3 of 4 pinnen, vaak gebruikt voor algemene sensor-I/O- en stroomaansluitingen, in plaats van veldbus- of Ethernet-communicatie.

Dit onderscheid is belangrijk bij het vervangen van een bestaande connector of het ontwerpen van een compact automatiseringsapparaat. Een M8-B Code-connector kan niet zomaar worden vervangen door een M8-D Code-connector, omdat hun elektrische interfaces en communicatieprotocollen fundamenteel verschillend zijn.

Typische toepassingen van M8-B-codeconnectoren

De primaire toepassing van de M8-B Code-connector is PROFIBUS-DP-veldbuscommunicatie. Het kan ook worden gebruikt in bepaalde sensor- en servoaandrijfsystemen die speciale afschermings- of feedbackverbindingen vereisen.

Typische apparatuur omvat geautomatiseerde magazijn- en transportsystemen, industriële robots, gedistribueerde I/O-boxen, schakelaars, actuatoren en diverse industriële automatiseringsbesturingsapparaten.

De connector is met name waardevol wanneer een PROFIBUS-interface moet worden geïntegreerd in apparatuur waarbij een conventionele M12-B-codeconnector fysiek te groot is.

Compacte PROFIBUS-DP-toepassingen

De M8-B Code is een relatief gespecialiseerde keuze binnen de huidige automatiseringsmarkt. Voor nieuwe automatiseringsprojecten is M8-D Code over het algemeen geschikter wanneer industrieel Ethernet zoals PROFINET of EtherCAT vereist is, terwijl M12-B Code een meer gebruikelijke optie blijft voor PROFIBUS-DP-netwerken.

M8-B wordt vooral nuttig in specifieke toepassingen met beperkte ruimte. Een compacte gedistribueerde I/O-module heeft bijvoorbeeld mogelijk niet voldoende paneelruimte voor een M12-B-interface. Een M8-B-connector kan de vereiste PROFIBUS-DP-interface bieden, terwijl de voetafdruk van de apparatuur kleiner blijft.

Het is ook te vinden in compacte oudere veldbussensoren, encoders en andere apparaten met RS-485 PROFIBUS-DP-uitgangen. In sommige apparatuurarchitecturen kan M8-B intern worden gebruikt, terwijl een M8-B-naar-M12-B-kabelsamenstel de overgang naar het externe PROFIBUS-trunknetwerk verzorgt.

Mechanisch ontwerp voor industriële omgevingen

De mechanische structuur van een industriële connector is net zo belangrijk als de elektrische interface. De M8-B-code maakt gebruik van een vergrendelingsmechanisme met schroefdraad om de passende verbinding te beveiligen, waardoor de verbindingsstabiliteit behouden blijft in apparatuur die wordt blootgesteld aan trillingen en mechanische bewegingen.

Wanneer de connector op de juiste manier is aangesloten en vergrendeld, kan deze een IP67-bescherming bereiken, waardoor hij bestand is tegen stof en tijdelijke blootstelling aan water onder de toepasselijke testomstandigheden. Dit maakt het geschikt voor in het veld geïnstalleerde automatiseringsapparatuur waarbij connectoren kunnen worden blootgesteld aan industriële verontreinigingen en vocht.

Dankzij de beschikbare rechte en 90° haakse configuraties kan de connector zich ook aanpassen aan verschillende kabelgeleidingsvereisten. In compacte apparatuur kan de haakse versie kabelinterferentie verminderen en beter gebruik maken van de beperkte installatieruimte.

CAZN: Complete M8-connectiviteit voor industriële automatisering

Naarmate automatiseringsapparatuur kleiner wordt en veldknooppunten steeds dichter bij elkaar komen, moeten connectiviteitsoplossingen zowel compacte afmetingen als betrouwbare communicatieprestaties bieden. CAZN dekt het volledige M8-A Code-, M8-B Code- en M8-D Code-assortiment en ondersteunt verschillende vereisten, van sensor-I/O en stroomaansluitingen tot PROFIBUS-DP-veldbuscommunicatie en 100 Mbps industrieel Ethernet.

CAZN biedt meerdere connector- en kabelconfiguraties, waaronder voorgevormde kabelassemblages, connectoren voor veldmontage, PCB-paneelconnectoren en op maat gemaakte kabelbomen. Het productportfolio combineert IP67-bescherming, 360°-afscherming en schroefdraadvergrendeling om tegemoet te komen aan veeleisende industriële omgevingen met trillingen, vocht en elektromagnetische interferentie.

Deze M8-oplossingen kunnen worden geïntegreerd in roboteindeffectoren, AGV's, 3C-productielijnen, compacte I/O-modules en andere automatiseringsapparatuur met beperkte ruimte, terwijl ze de relevante IEC-normen volgen voor compatibiliteit en betrouwbare verbinding.

Naast standaard M8-connectorproducten biedt CAZN OEM/ODM-aanpassingen, evaluatie van connectorselectie en complete kabelboomoplossingen. Door gestandaardiseerde producten te combineren met toepassingsspecifieke connectiviteitsdiensten, helpt CAZN de industriële bedrading te vereenvoudigen, fouten in veldverbindingen te verminderen en de onderhoudbaarheid van automatiseringscommunicatie- en signaalnetwerken te verbeteren.

Voor compacte PROFIBUS-DP-knooppunten waarbij een M12-B-codeconnector te groot is, biedt de CAZN M8-B-codeconnector een gespecialiseerde 5-pins B-gecodeerde interface voor betrouwbare veldbusconnectiviteit in industriële apparatuur met beperkte ruimte.
