CAZN | M8-D Code Ethernet-connector Automatiseringstoepassingsoplossingen

De CAZN M8-D Code Ethernet-connector (IEC 61076-2-114) is een 100 Mbps industriële Ethernet-miniatuurconnectiviteitsoplossing ontworpen voor PROFINET-, EtherCAT- en EtherNet/IP-toepassingen. Het komt tegemoet aan de behoefte aan netwerktoegang in automatiseringsapparatuur met beperkte ruimte en dicht verspreide veldknooppunten. Vergeleken met M12-D-connectoren verkleint de M8-D-oplossing het connectoroppervlak met ongeveer 30%. Het beschikt over schroefdraadvergrendeling, IP67-bescherming en 360°-afscherming voor verbeterde weerstand tegen trillingen en elektromagnetische interferentie, met gegevensoverdrachtsnelheden tot 100 Mbit/s.

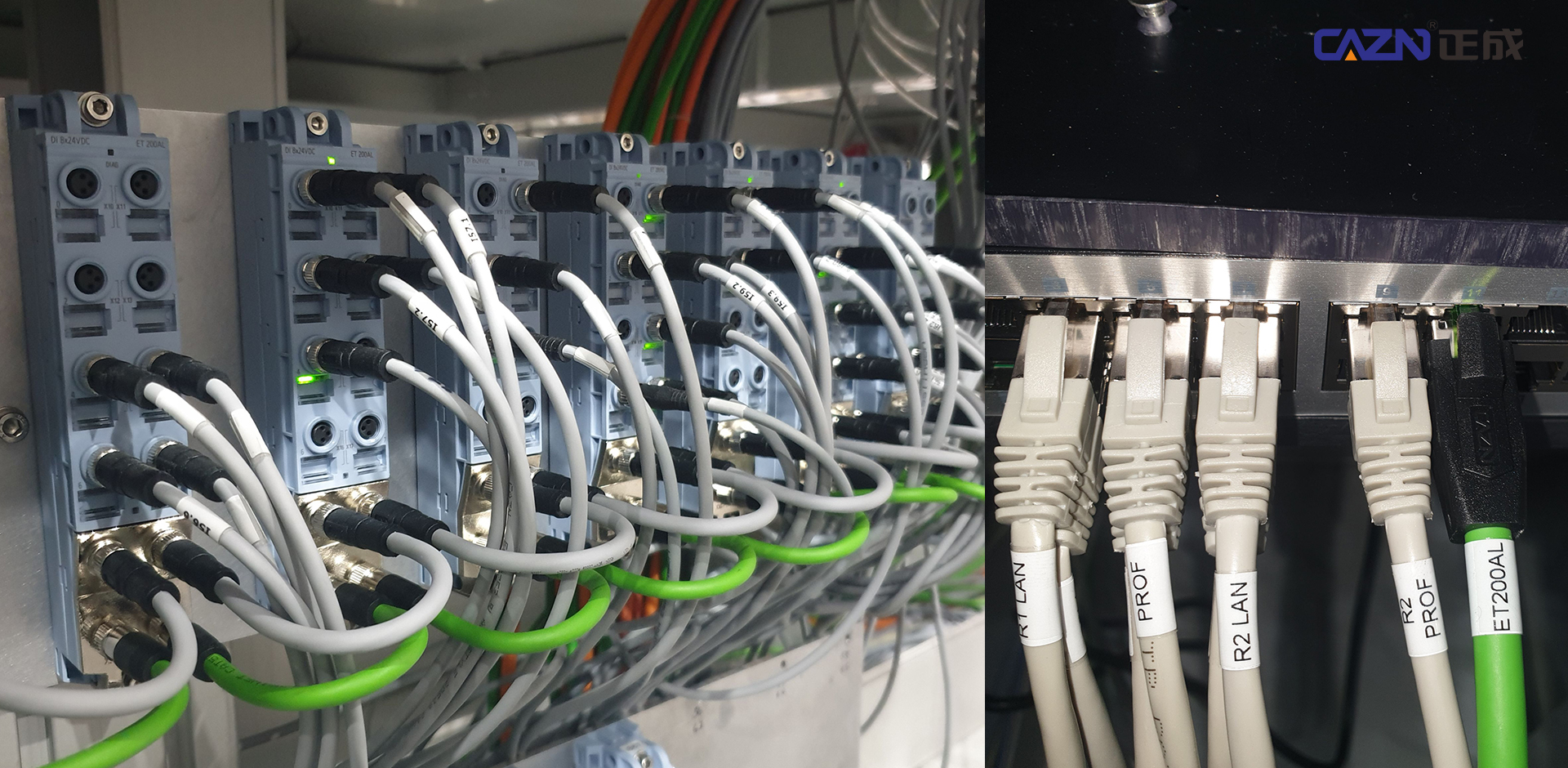

Waarom kiezen voor M8 Ethernet-connectoren voor industriële automatisering?

Industriële automatiseringsapparatuur wordt steeds compacter en vereist hogere niveaus van netwerkconnectiviteit. M8-D Ethernet-connectoren zijn bijzonder geschikt voor toepassingen waarbij conventionele M12-connectoren of RJ45-interfaces lastig te installeren zijn.

1. Beperkte apparatuurruimte: kleine gedistribueerde I/O-modules, robot-eindeffectoren, compacte vision-systemen en AGV-chassis hebben vaak onvoldoende fysieke ruimte voor M12-connectoren.

2. Hoge knooppuntdichtheid: 3C-elektronica, verpakkings- en logistieke sorteerlijnen kunnen een groot aantal miniatuur Ethernet-knooppunten bevatten, waardoor er vraag ontstaat naar compacte, plug-and-play-interfaces.

3. Trillingen en schokken: Robots en mobiele apparatuur worden voortdurend blootgesteld aan trillingen en bewegingen. Vergeleken met RJ45-grendelverbindingen zorgt schroefdraadvergrendeling voor een veiligere mechanische verbinding.

4. Sterke EMC-interferentie: Frequentieomvormers, servoaandrijvingen en andere industriële apparatuur kunnen aanzienlijke elektromagnetische interferentie veroorzaken. Een volledig afgeschermde Ethernet-verbinding helpt de communicatie-integriteit te behouden.

5. Efficiëntie van installatie en onderhoud: voorgemonteerde kabelassemblages kunnen de installatie en vervanging in het veld versnellen, de bedrading van de schakelkast verminderen en de foutisolatie vereenvoudigen.

Volledige M8-D Ethernet-systeemarchitectuur

Een praktische M8-D Ethernet-oplossing kan worden geconfigureerd als een gedistribueerd backbone-en-filiaalnetwerk. Het hoofdnetwerk kan gebruik maken van PLC's of industriële Ethernet-switches die zijn aangesloten via M12-D- of RJ45-interfaces, terwijl M8-D-kabels worden gebruikt voor compacte veldtakken.

De typische architectuur is:

PLC / industriële Ethernet-switch → M12-D / RJ45 hoofdnetwerk → M8-D aftakkabels → gedistribueerde I/O / compacte industriële camera's / EtherCAT-slaves

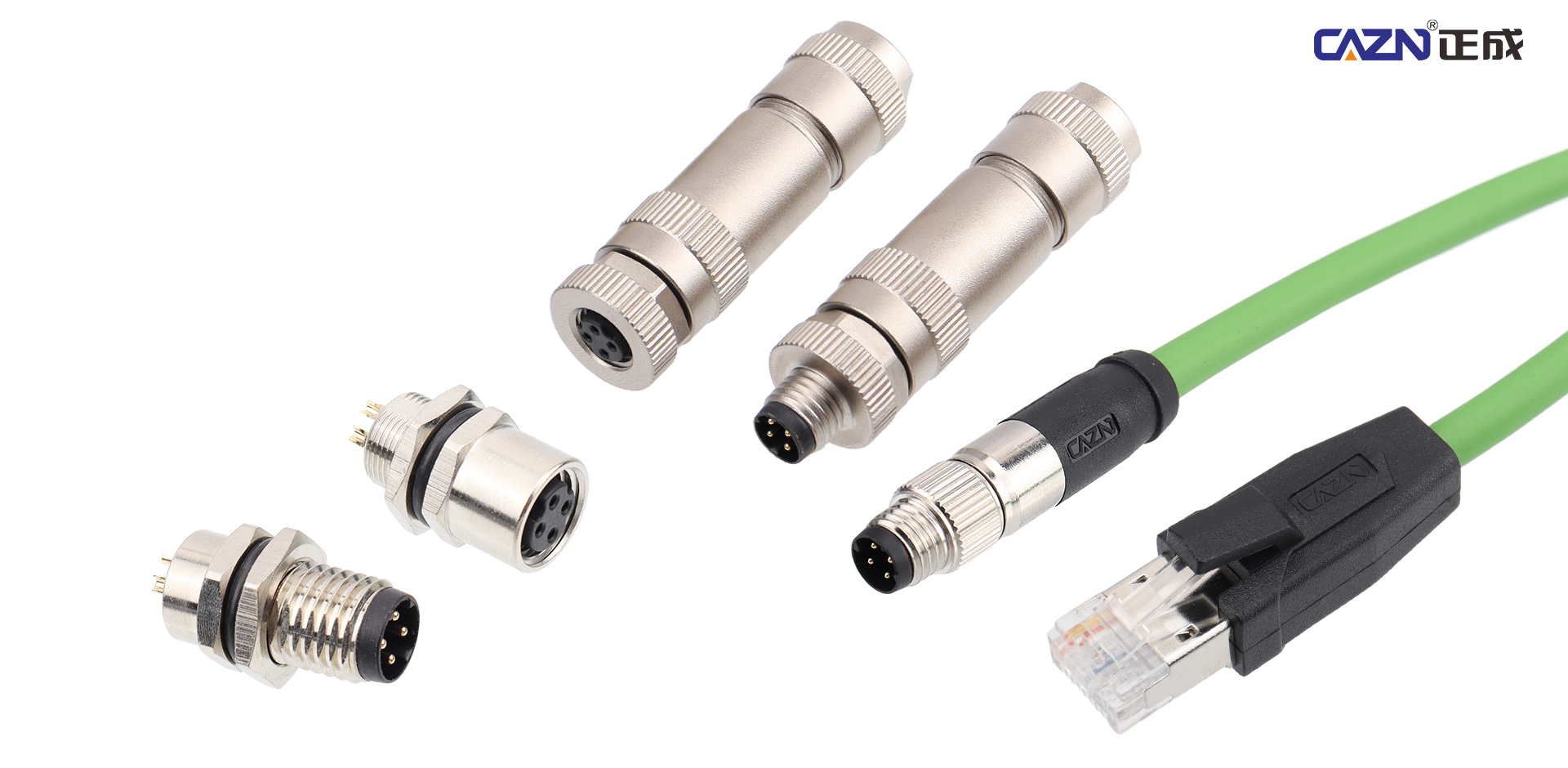

Afhankelijk van de installatievereisten kunnen er twee kabelconfiguraties worden geselecteerd.

Voorgevormde kabelassemblages hebben de voorkeur voor gestandaardiseerde projecten. M8-D rechte of haakse connectoren kunnen worden geleverd in M8-D-naar-M8-D en M8-D-naar-RJ45-configuraties. PUR high-flex kabels zijn geschikt voor drag-chain- en bewegende toepassingen, terwijl PVC-kabels geschikt zijn voor vaste installaties.

Connectoren voor veldmontage zijn handig tijdens de inbedrijfstelling of wanneer de veldbedrading moet worden aangepast. Schroefaansluiting maakt een flexibele installatie mogelijk, maar de afscherming moet correct worden geïmplementeerd met een volledige 360°-schermaansluiting.

Voor apparatuurintegratie zijn M8-D-paneelconnectoren verkrijgbaar in draadgesoldeerde of op PCB's gemonteerde configuraties en kunnen rechtstreeks worden geïnstalleerd op gedistribueerde I/O-modules, camerabehuizingen en andere compacte apparaten.

Afscherming en aarding zijn van cruciaal belang voor de stabiliteit van Ethernet

De prestaties van Industrial Ethernet zijn niet alleen afhankelijk van de datatransmissiecapaciteit van de connector, maar ook van de integriteit van het afschermingssysteem. Voor M8-D Ethernet-toepassingen die werken in omgevingen met servoaandrijvingen, motoren, omvormers en andere bronnen van elektromagnetische interferentie, wordt een volledig metalen afscherming van 360° aanbevolen.

Het gebruik van alleen aluminiumfolie met een enkelvoudige aardverbinding kan onvoldoende hoogfrequente afschermingsprestaties bieden en kan onder veeleisende omstandigheden bijdragen aan communicatiefouten of pakketverlies. De gevlochten afscherming van de kabel moet veilig en continu verbonden zijn met de afschermingsstructuur van de connector.

Het apparatuurframe moet een geschikte aardingsstrategie gebruiken om ongewenste aardluseffecten te minimaliseren. Voor industriële Ethernet-bekabeling moet de kabelimpedantie worden geregeld op 100 Ω ±15% volgens de Cat5e industriële Ethernet-vereisten, met een totale transmissieafstand van maximaal 100 m onder de toepasselijke netwerkconfiguratie.

Voor M8-D-schroefdraadverbindingen bedraagt ​​het aanbevolen aanhaalmoment 0,4–0,6 Nm. Overmatig aandraaien moet worden vermeden, terwijl verbindingen die op continu trillende apparatuur zijn geïnstalleerd, periodiek moeten worden geïnspecteerd en indien nodig opnieuw moeten worden vastgedraaid.

Toepassing 1: Eindeffectors van robots

Collaboratieve robots en industriële robotpolsen vormen een uitstekend voorbeeld van waar M8-D Ethernet-connectoren een duidelijk ruimtebesparend voordeel kunnen opleveren. Grijpers, compact vision-camera's, krachtcontrolesensoren en andere apparaten die in de buurt van de zesde as van de robot zijn geïnstalleerd, hebben vaak een zeer beperkte installatieruimte.

Een volledig afgeschermde M8-D-codeconnector met een haakse configuratie van 90° kan kabelinterferentie rond de robotpols verminderen. Voor toepassingen waarbij herhaalde bewegingen nodig zijn, kan een PUR-kabel met hoge flexibiliteit en voorgevormde connectorconstructie de betrouwbaarheid van het kabelbeheer verbeteren.

Voor EtherCAT-communicatie moet de kabel worden gelegd met voldoende bewegingsvrijheid en de juiste trekontlasting. Er moet een minimale buigradius van 5× de buitendiameter van de kabel worden aangehouden volgens de aangegeven toepassingseis.

Toepassing 2: AGV en AMR mobiele robots

AGV's en AMR's vereisen betrouwbare communicatie terwijl ze voortdurend in beweging zijn en mechanische trillingen ervaren. Typische aangesloten apparaten zijn onder meer gedistribueerde I/O, navigatie- en barcodescanningmodules, compacte vision-eenheden en andere op het voertuig gemonteerde besturingscomponenten.

Een IP67 M8-D Ethernet-connector met schroefdraadvergrendeling is geschikt voor compacte chassisinstallaties waar de ruimte beperkt is en trillingsbestendigheid belangrijk is. Rechthoekige connectoren kunnen interferentie met andere componenten helpen voorkomen, terwijl PUR-kabels een betere flexibiliteit bieden bij herhaalde bewegingen en veeleisende routeringsomstandigheden.

De schroefdraadverbinding helpt ook voorkomen dat de verbinding per ongeluk losraakt als gevolg van voortdurende trillingen van het voertuig, vergeleken met interfaces die alleen afhankelijk zijn van een klikmechanisme.

Toepassing 3: 3C, verpakking en logistieke automatisering

Geautomatiseerde productielijnen op het gebied van 3C-elektronica, verpakkingen en logistieke sortering combineren doorgaans een hoge knooppuntdichtheid met beperkte installatieruimte. Gedistribueerde externe I/O-boxen, codelezers en compacte vision-inspectie-eenheden vereisen mogelijk allemaal Ethernet-connectiviteit binnen een relatief kleine footprint.

Voor vaste stations kunnen rechte voorgevormde M8-D-kabels een compacte en gestandaardiseerde verbinding bieden. Waar de installatieruimte beperkt is, kunnen rechthoekige versies de interferentie in de kabelgeleiding verminderen. Verplaatsingsstations die op sleepkettingen zijn geïnstalleerd, moeten PUR-kabels met hoge flexibiliteit gebruiken die zijn ontworpen voor herhaaldelijk buigen.

Een praktische netwerkarchitectuur kan M12- of RJ45-verbindingen voor de hoofdbackbone behouden, terwijl meerdere M8-D-takken veldapparatuur aansluiten. Deze aanpak kan de omvang van I/O-behuizingen verkleinen, de integratie van apparatuur vereenvoudigen en een snelle vervanging van individuele veldknooppunten vergemakkelijken.

Toepassing 4: Ethernet-integratie in compacte apparatuur

Voor testapparatuur, kleine speciale machines en andere compacte systemen moet de Ethernet-interface vaak rechtstreeks in de apparatuurbehuizing worden geïntegreerd.

Een M8-D PCB-paneelconnector kan een externe industriële Ethernet-interface bieden zonder dat een grotere RJ45-opening nodig is. De metalen afscherming moet op de juiste manier worden aangesloten op het chassis van de apparatuur om de beoogde EMC-prestaties te behouden.

Deze configuratie is met name handig wanneer apparatuurontwerpers een compacte behuizing moeten behouden en toch een mechanisch veilige Ethernet-interface van industriële kwaliteit moeten bieden.

CAZN M8-D: compacte connectiviteit voor industrieel ethernet

Door de uitbreiding van industrieel Ethernet neemt de vraag naar compacte, betrouwbare en schaalbare connectiviteitsoplossingen toe. De M8-serie van CAZN voldoet aan deze eis met schroefdraadvergrendeling, compacte afmetingen, IP67-bescherming en configuraties ontworpen voor industriële Ethernet-datatransmissie.

De M8-D Code-connector voldoet aan DIN EN 61076-2-114 en is ontworpen voor toepassingen waarbij installatieruimte, mechanische veiligheid en betrouwbare communicatie belangrijk zijn. De compacte vormfactor maakt hem bijzonder geschikt voor miniatuursensoren, gedistribueerde I/O, roboteindeffectoren, mobiele apparatuur en andere automatiseringsapparaten met beperkte ruimte.

Technische specificaties

De CAZN M8-D Code Ethernet-connector maakt gebruik van vier D-gecodeerde contacten met symmetrische vergulde contactopstelling. De connector ondersteunt meer dan 500 steekcycli, met een nominale spanning van 48 V / 60 V AC/DC, nominale stroom van 4 A en een bedrijfstemperatuurbereik van -25°C tot +80°C.

CAZN biedt zowel versies met afgeschermde schroefaansluitingen als voorgevormde kabelassemblages met kabelafscherming. De beschikbare kabeluitgangsdiameters variëren van 4 mm tot 5,5 mm, terwijl de ondersteunde geleiderafmetingen variëren van 0,14 mm² tot 0,5 mm². De voorgevormde kabelconfiguratie maakt gebruik van geleiders van 0,25 mm² (AWG 24).

Naast Ethernet-datatransmissie kan de M8 D-gecodeerde hybride connector de stroomvoorziening voor aangesloten apparaten ondersteunen in overeenstemming met de IEEE 802.3at PoE+-vereisten, waardoor data- en stroomconnectiviteit binnen compacte industriële automatiseringssystemen mogelijk wordt.

Voor automatiseringsapparatuur waarbij de installatieruimte beperkt is, maar Ethernet-prestaties, EMC-bescherming, trillingsweerstand en onderhoudsefficiëntie essentieel blijven, biedt CAZN M8-D Code een compacte industriële connectiviteitsaanpak voor moderne gedistribueerde automatiseringsnetwerken.
