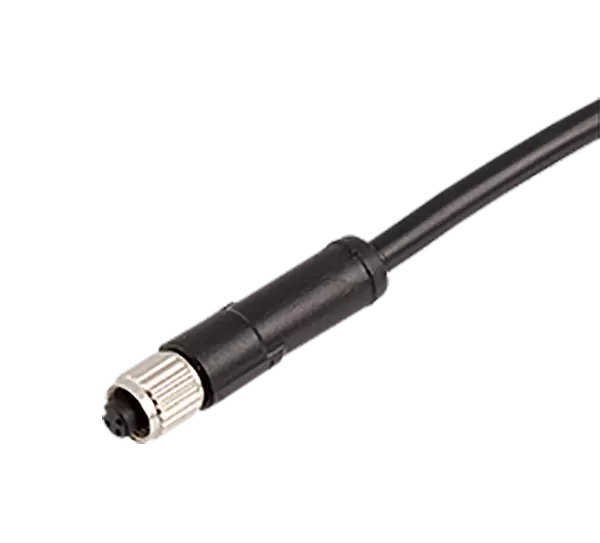

Huis / Producten / Circulaire connector / M5 / M5 rechte gatvormige plug
M5
Europese standaardconnector M5-serie Structuurtype: Rechte, omgoten stekker Pintype: Vrouwelijk Contactnummer: 3, 4 pinnen Kabelmateriaal: PVC/PUR Afscherming: Nee Kabellengte: 1/2/5 meter (aanpasbaar) Certificering: CE, RoHS, UL, Norm: IEC 61076-2-104
Productinformatie
Mechanische parameters
| Materiaal behuizing: | Vernikkeld messing |
| Materiaal rubberen kern: | PA66/TPU |
| Afdichtingsmateriaal: | Epoxyhars/fluorrubber |
| Materiaal pinnen: | Fosforbrons verguld/Messing verguld |
| Vormmateriaal: | PUR/PVC |
| Isolatieweerstand: | ≥100 MΩ |
| Contactweerstand: | ≤5 mΩ |
| Insteektijden: | ≥500 keer |
| Toepasselijke temperatuur: | -25℃ ~ +80℃ |
| Beschermingsniveau: | IP65/IP67 |
| Implementatie standaard: | IEC 61076-2-105 |
Elektrische parameters
| Pinnen | Mannelijk | Nominale stroom | Nominale spanning | Dirigentgrootte | Vrouwelijk | ||
| airconditioning | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0,14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0,14 |  |
Elektrisch schema
Afmetingen
Bedradingsdefinitie
| Pinnen | Kleur draadkern | |
| 3 pinnen | ||
| 1 | BN | |
| 2 | - | |
| 3 | BE | |
| 4 | BK | |
| Pinnen | Kleur draadkern | |
| 4 pinnen | ||
| 1 | BN | |
| 2 | WH | |
| 3 | BE | |
| 4 | BK | |
• Bedradingsdefinitie volgens conventionele normen. Indien dit in overeenstemming is met de overeenkomst, neem dan contact op met onze verkoopafdeling.
Productbestelling
| Productnaam | Productmodel-afgeschermd | Productmodel: niet afgeschermd | Pinnen | 3D downloaden | 2D downloaden |
| M5 rechte vrouwelijke stekker, 3 aders, xx meter, PVC-draad | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| M5 rechte vrouwelijke stekker, 4 aders, xx meter, PVC-draad | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• Als u andere draadmaterialen moet kiezen, neem dan contact op met de klantenservice
