Huis / Producten / Circulaire connector / M5 / Installeer een pinaansluiting vóór het M5-bord
M5
Europese standaardconnector M5-serie Structuurtype: stopcontact voor montage Pintype: mannelijk soldeer Contactnummer: 3, 4 pinnen Kabelmateriaal: enkele draden Afscherming: Nee Kabellengte: 10 cm/20 cm/30 cm (aanpasbaar) Certificering: CE, RoHS, UL, Norm: IEC 61076-2-104
Productinformatie
MECHANISCHE PARAMETERS
| Shell-materiaal: | Messing vernikkeld |
| Isolatiemateriaal: | PA66/TPU |
| Afdichtingsmateriaal: | Epoxyhars/Rubber |
| Contactmateriaal: | Fosforkoper verguld/Messing koper verguld |
| Vormmateriaal: | PUR/PVC |
| Isolatie-impedantie: | ≥100 MΩ |
| Contactimpedantie: | ≤5 mΩ |
| Duurzaamheid: | ≥500 cycli |
| Toepasselijke temperatuur: | -25℃ ~ +80℃ |
| Waterdichte kwaliteit: | IP65/IP67 |
| Uitvoering standaard: | IEC 61076-2-105 |
Elektrische parameters
| Pinnen | Mannelijk | Nominale stroom | Nominale spanning | Dirigentgrootte | Vrouwelijk | ||
| airconditioning | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0,14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0,14 |  |
Elektrisch schema

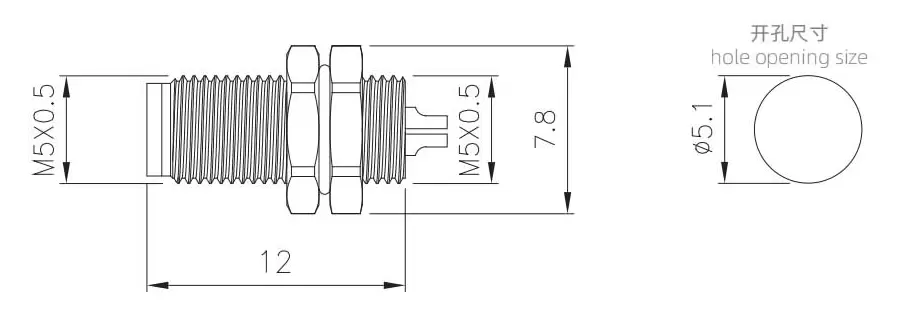

Afmetingen
Bedradingsdefinitie
| Pinnen | Kleur draadkern | |
| 3 pinnen | ||
| 1 | BN | |
| 2 | - | |
| 3 | BE | |
| 4 | BK | |
| Pinnen | Kleur draadkern | |
| 4 pinnen | ||
| 1 | BN | |
| 2 | WH | |
| 3 | BE | |
| 4 | BK | |
• Bedradingsdefinitie volgens conventionele normen. Indien dit in overeenstemming is met de overeenkomst, neem dan contact op met onze verkoopafdeling.
Productbestelling
| Productnaam | Productmodel-afgeschermd | Productmodel: niet afgeschermd | Pinnen | 3D downloaden | 2D downloaden |
| M5 rechte vrouwelijke stekker, 3 aders, xx meter, PVC-draad | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| M5 rechte vrouwelijke stekker, 4 aders, xx meter, PVC-draad | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• Als u andere draadmaterialen moet kiezen, neem dan contact op met de klantenservice
