CAZN | M8-connectoren: ruimtevereisten voor paneelmontage versus kabeluiteinde

M8-connectoren

Paneelgemonteerd type (paneel/PCB-aansluiting): Vastgemaakt aan het behuizingspaneel of de PCB van de apparatuur, met pinnen gesoldeerd op de PCB en extern gekoppeld met een kabeleindstekker.

Type kabeluiteinde (stekker, voorgevormd / veldmontage): Geïntegreerd aan het uiteinde van de kabel en gebruikt als beweegbaar aansluituiteinde.

1. Belangrijkste installatieverschillen

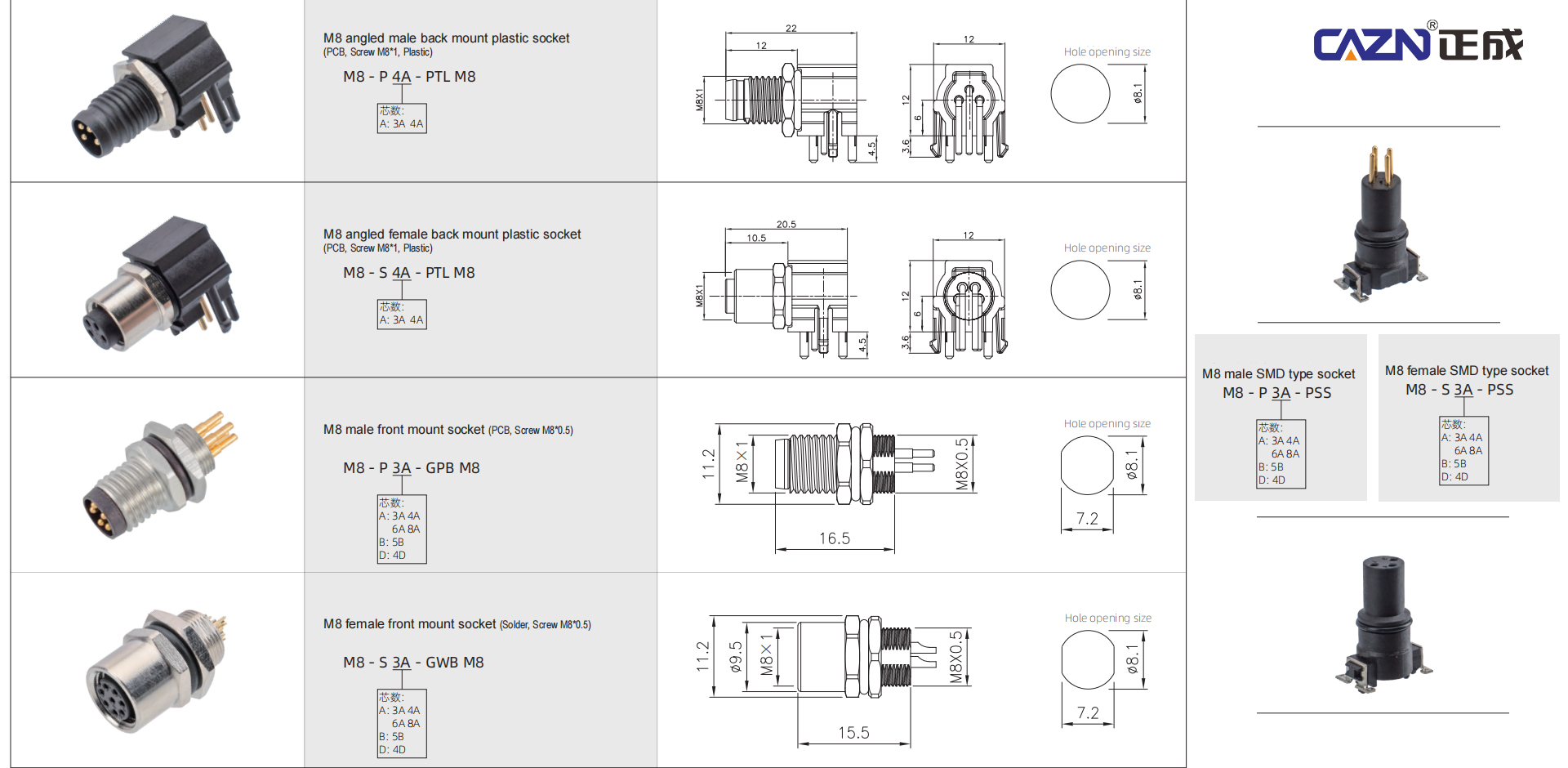

Paneelmontage M8 (zijde vaste apparatuur)

1. Paneelmontage: Er wordt een montagegat in het paneel gemaakt. Het connectorlichaam met schroefdraad gaat door het paneel en is aan de binnenkant van de apparatuur vastgezet met een moer. De achterste soldeerpinnen/soldeerbekers bevinden zich in de behuizing en worden aangesloten op de printplaat of interne draden.

2. PCB Direct-Solder Type: De pinnen worden rechtstreeks op de PCB gesoldeerd. Het connectorlichaam gaat door de opening van de behuizing, waardoor de bijpassende interface extern zichtbaar wordt. Er zijn twee structuren beschikbaar: rechte pinnen en 90° haakse pinnen.

3. Ruimteverdeling: Een deel van de connector bevindt zich buiten de apparatuurbehuizing (de passende draad), terwijl een deel ervan de interne apparatuurruimte in beslag neemt (soldeerpennen en montagemoer).

Kabeluiteinde M8 (beweegbare kabelzijde)

Er zijn twee typen: voorgevormde constructie uit één stuk en ter plekke gemonteerde schroef-/krimpconstructie. Het gehele connectorlichaam bevindt zich buiten de apparatuur, waarbij alleen de kabel de behuizing binnengaat. Het connectorlichaam neemt geen interne behuizingsruimte in beslag. Er zijn configuraties met rechte en haakse kabeluitgangen van 90° beschikbaar.

2. Impact op het gebruik van apparatuurruimte

1. Apparatuurbehuizing en externe ruimte

Paneelgemonteerd type

De behuizing hoeft alleen een standaard M8-montagegat te reserveren. De interface ligt gelijk met de behuizing en steekt zeer weinig uit, waardoor deze geschikt is voor compacte multi-connector lay-outs. De minimale hart-op-hart afstand van de connector bedraagt ​​ongeveer 12 mm, waardoor interface-opstellingen met hoge dichtheid mogelijk zijn.

Er moet ruimte worden gereserveerd voor gebruik met een sleutel bij het vast- of losdraaien van de schroefdraadverbinding. Wanneer een rechte kabeleindstekker wordt aangesloten, zal de bijbehorende kabeleindstekker een bepaalde lengte uit de apparatuur naar buiten steken.

Type kabeluiteinde (apparatuurzijde met gebruik van een op een paneel gemonteerd stopcontact met kabelstaart)

Als de apparatuurzijde een "paneelgemonteerde socket met kabelstaart" gebruikt, is de opening van de behuizing eenvoudig, maar het connectorlichaam en de gegoten kabelmantel bevinden zich volledig buiten de apparatuur. Wanneer meerdere connectoren naast elkaar worden geplaatst, vereist de grotere buitendiameter van de gegoten kabelmantel een grotere afstand tussen de interfaces, waardoor lay-outs met hoge dichtheid moeilijker worden.

Aanvullende opmerking: Een haakse kabeluiteindeconnector kan de richting van de kabelgeleiding veranderen, waardoor de kabel dicht bij het behuizingsoppervlak kan lopen en de ruimte die wordt ingenomen door externe kabelbuiging wordt verminderd.

2. Interne apparatuurbehuizingsruimte – belangrijkste verschil

Paneelgemonteerd type met interne moervergrendeling: De interne behuizing moet plaats bieden aan de borgmoer, sluitring en achterste soldeerbeker/soldeerdraad. Deze componenten nemen diepte achter het paneel in beslag. Interferentie kan gemakkelijk optreden in dunne behuizingen of toepassingen waarbij de connector dicht bij de printplaat is geplaatst. Installatie op het achterpaneel kan het interne uitsteeksel verminderen en is geschikt voor dunne behuizingen.

Paneelgemonteerd PCB-type met rechte hoek: Dankzij de haakse pinnen van 90° kan de PCB parallel aan het paneel worden geplaatst, waardoor er aanzienlijk ruimte wordt bespaard in de diepterichting van de behuizing. Deze configuratie heeft de voorkeur voor kleine sensoren en miniatuur I/O-modules. Een paneelmontageconnector met rechte pinnen neemt meer ruimte in beslag in de richting loodrecht op de printplaat en het paneel.

Type kabeluiteinde (alleen stekker, zonder paneelaansluiting): Het connectorlichaam bevindt zich volledig buiten de behuizing. Alleen de kabel hoeft door de apparatuur te worden geleid. Er wordt geen ruimte ingenomen door een montagemoer of soldeerpennen, wat betekent dat het connectorlichaam zelf geen interne behuizingsruimte in beslag neemt.

Nadeel: Een kabeleindstekker kan aan de apparaatzijde niet direct worden gebruikt. Aan de apparatuurzijde is nog steeds een inbouwdoos nodig. De kabeleindconnector is slechts één zijde van de kabelaansluiting.

3. PCB-ruimtebezetting

Paneelgemonteerd PCB-soldeertype: De M8-connector neemt een padgebied op de PCB in beslag. Rechte pinnen nemen verticale hoogte in beslag, terwijl rechthoekige pinnen voornamelijk de vlakke ruimte op de printplaat in beslag nemen en een zeer lage hoogte hebben, waardoor ze geschikt zijn voor behuizingen met een laag profiel.

Type kabeluiteinde: De connector is niet rechtstreeks op de printplaat gesoldeerd. Als de apparatuur gebruik maakt van een paneelgemonteerde connector met een kabelstaart, moet de kabelstaart vervolgens worden aangesloten op de printplaat, wat extra bedradingsruimte vereist. Dit zorgt voor een flexibelere PCB-indeling, maar verhoogt de complexiteit van de bedrading.

3. Selectie van M8-connectoren: afwegingen vanuit ruimtelijk perspectief

Het paneelmontagetype is geschikter voor het "convergeren" van de verbindingsinterface op het apparatuurpaneel/PCB en het optimaliseren van de externe ruimte, maar dit gaat ten koste van de installatie- en bedradingsruimte aan de binnenkant van het paneel.

Het kabeluiteindetype verschuift de benodigde ruimte naar externe kabelgeleiding. De haakse optie biedt meer flexibiliteit voor smalle routeringskanalen en vereist geen paneelopening bij gebruik als kabeleindconnector.

Bij het daadwerkelijke ontwerp van apparatuur wordt het paneelmontagetype vaak als apparatuurinterface op het behuizingspaneel bevestigd en gecombineerd met een haakse kabeleindstekker voor compacte externe kabelgeleiding. Deze combinatie kan een optimaal evenwicht tussen interne en externe ruimtebeperkingen bereiken.
