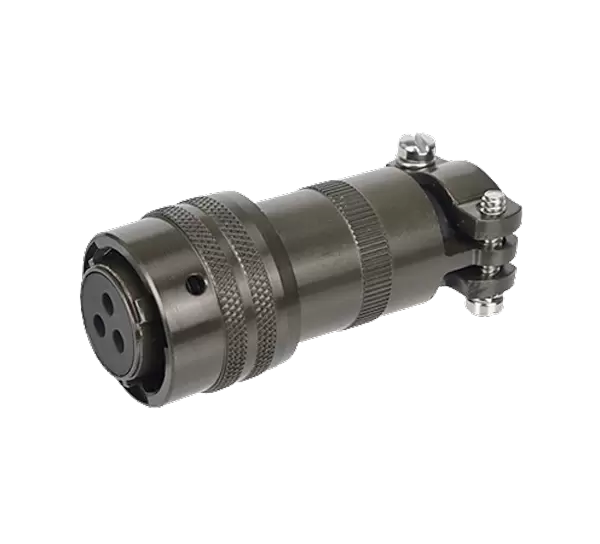

Huis / Producten / MIL-connector / 26482 / MS3116-12-3S (SR) rechte stekker
26482
MIL-DTL-26482 I-serie, Type: 3116 stekker, Geslacht: Vrouwelijk, Verbindingsmodus: Soldeer, Koppeling:: Bajonet, Pin: 4,8,10,12,14 pins, Voldoen aan standaard: MIL-DTL-26482, Certificering: CE RoHS,
Productinformatie
Mechanische parameter
Shell-materiaal | Aluminiumlegering |
Shell-afwerking | Olijfkleurige chromaatcoating erover |
Shell Alternatieve afwerking | Zwart over verzinken (RoHs) |
Isolator en doorvoertules | Synthetisch rubber |
Contacten | Koperlegering |
Contacten Voltooien | Gouden plaat |
Omgevingstemperatuur | -55℃ ~ +125℃ |
Paringscycli | ≥ 500 Cyclus |
Waterdruk | 48 uur in 1,8 meter volgens MIL-DTL-26482 3.6.14 |
Vochtigheid | 20 dagen speenbehandeling met 50 tot 90% vochtigheid volgens MIL-DTL-26482 3.6.25 |
Zout spray | Niet-gekoppelde connectoren en beschermkappen voldoen aan een blootstelling van 48 uur volgens EIA364.26 en MIL-DTL-26482 3.6.19 |
Trillingen | 10 μs max bij 10 tot 2000 Hz (15 g) discontinuïteit volgens EIA364.28 en MIL-DTL-26482 3.6.21 |
Schok | Duur van 50 g/11 ms. Drie hoofdassen Maximale discontinuïteit van 10 μs conform EIA364.27 en MIL-DTL-26482 3.6.23 |

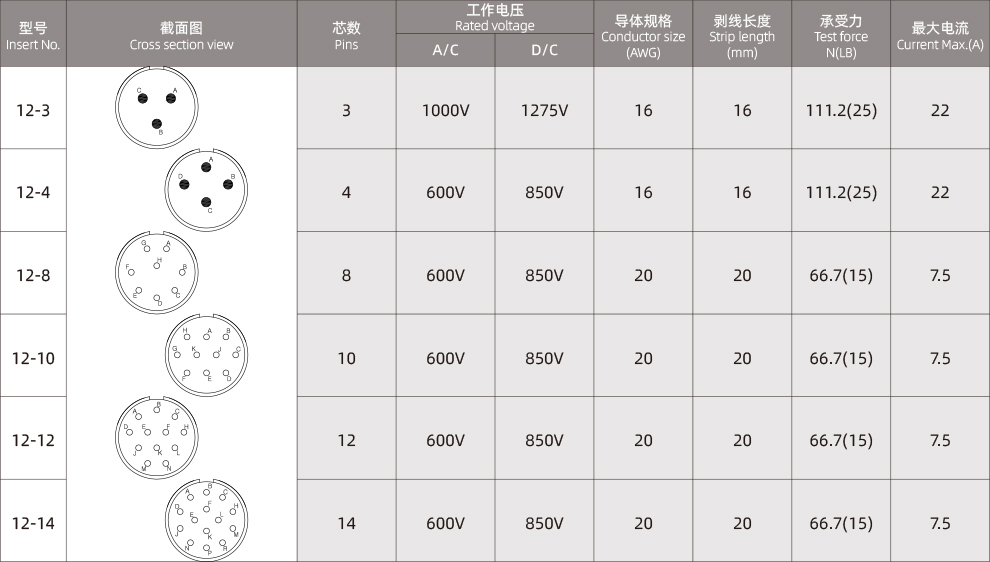

C12-ELEKTRISCHE PARAMETERS

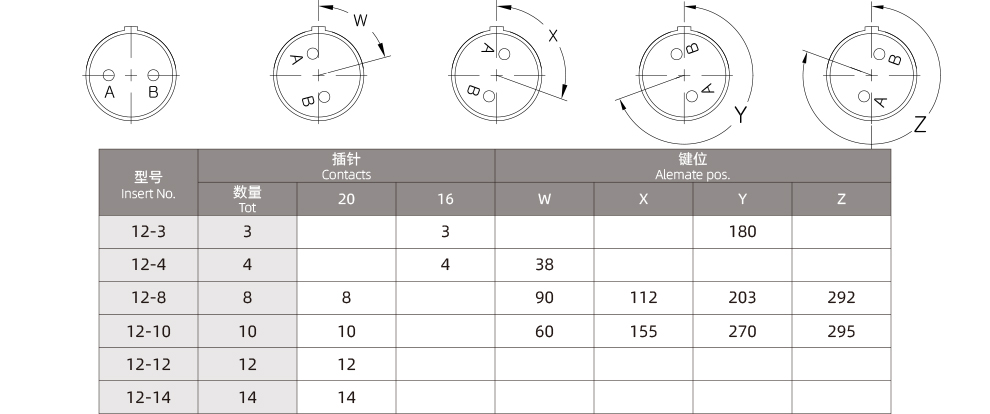

C12-KEYMAP-GRAFIEK
Elektrisch schema

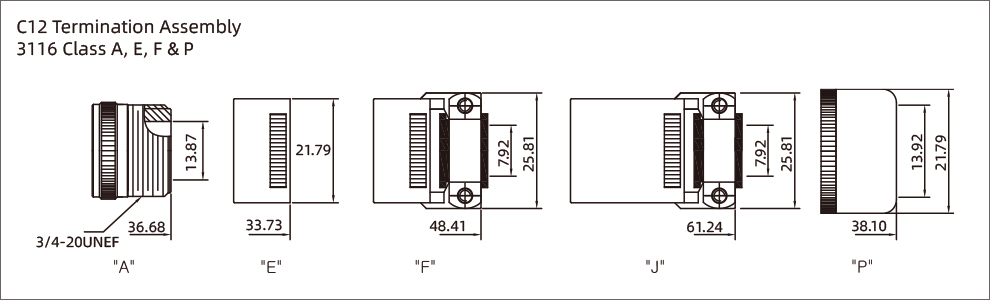

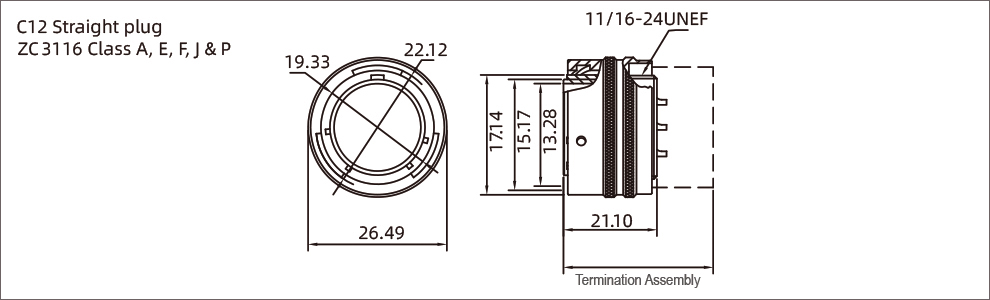

C12-DIMENSIONALE TEKENING
Productbestelling
Productnaam | Type connector | Contacttype | Modelnaam | 3D downloaden | 2D downloaden |
Rechte stekker | 12-3 | Pincontact | ZC3116A12-3P | ||
Rechte stekker | 12-4 | Pincontact | ZC3116A12-4P | ||
Rechte stekker | 12-8 | Pincontact | ZC3116A12-8P | ||
Rechte stekker | 12-10 | Pincontact | ZC3116A12-10P | ||
Rechte stekker | 12-12 | Pincontact | ZC3116A12-12P | ||
Rechte stekker | 12-14 | Pincontact | ZC3116A12-14P | ||
Rechte stekker | 12-3 | Contactdoos | ZC3116A12-3S | ||
Rechte stekker | 12-4 | Contactdoos | ZC3116A12-4S | ||
Rechte stekker | 12-8 | Contactdoos | ZC3116A12-8S | ||
Rechte stekker | 12-10 | Contactdoos | ZC3116A12-10S | ||
Rechte stekker | 12-12 | Contactdoos | ZC3116A12-12S | ||
Rechte stekker |
12-14 | Contactdoos |
ZC3116A12-14S |
Opmerking: standaard klasse A en cadmium-geplateerd olijfbruin. Als u andere stijlen nodig heeft, neem dan contact op met de klantenservice.
