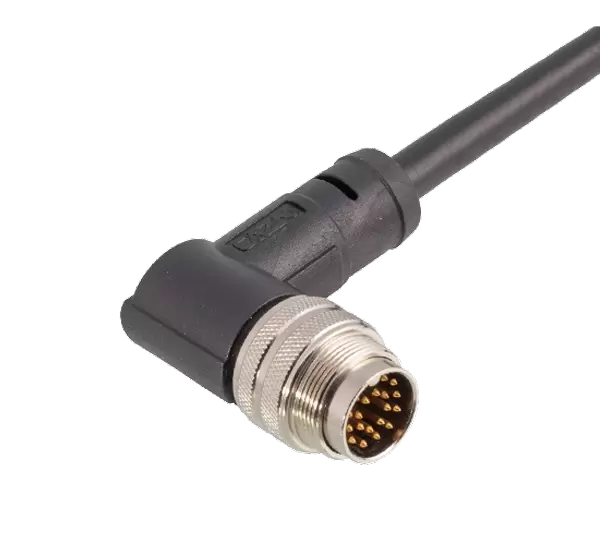

Huis / Producten / Circulaire connector / M16 / M16 schuine mannelijke overmolded plug

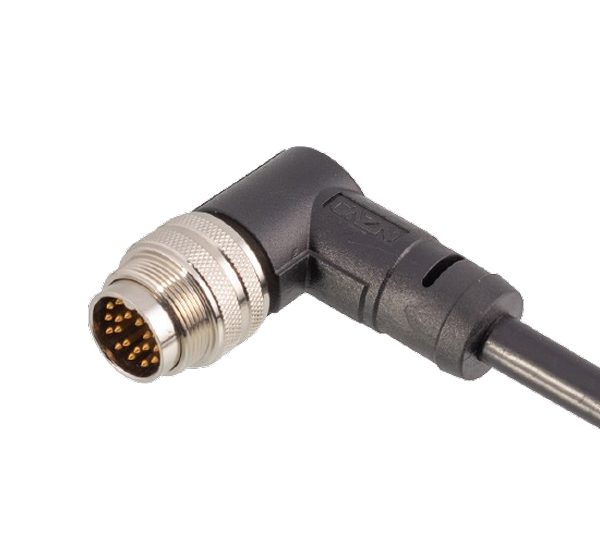

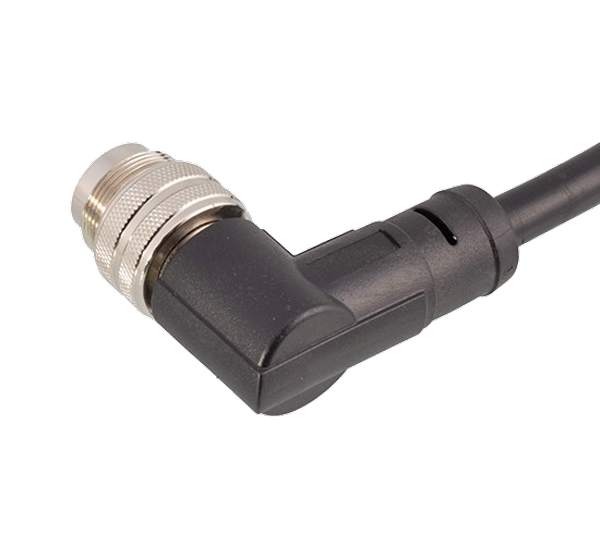

M16
Europese standaardconnector M16-serie, structuurtype: schuine overmolded stekker Pintype: mannelijk Contactnummer: 2,3,4,5,6,7,8,12,14,16,19,24 pins Aansluitmethode: Soldeer Afscherming: Ja /NO-certificering: CE, RoHS, UL,
Productinformatie
MECHANISCHE PARAMETERS
| Shell-materiaal: | Messing/zinklegering nikkel/messing vernikkeld |
| Isolatiemateriaal: | PA66 |
| Afdichtingsmateriaal: | Epoxyhars/Rubber |
| Contactmateriaal: | Messing/fosforkoper verguld |
| Vormmateriaal: | TPU/PVC |
| Bedradingsbereik: | PG7:4~6mm; PG9:6~8mm |
| Contactimpedantie: | ≤5 mΩ |
| Duurzaamheid: | ≥500 cycli |
| Toepasselijke temperatuur: | -25℃ ~ +80℃ |
| Waterdichte kwaliteit: | IP65/IP67 |

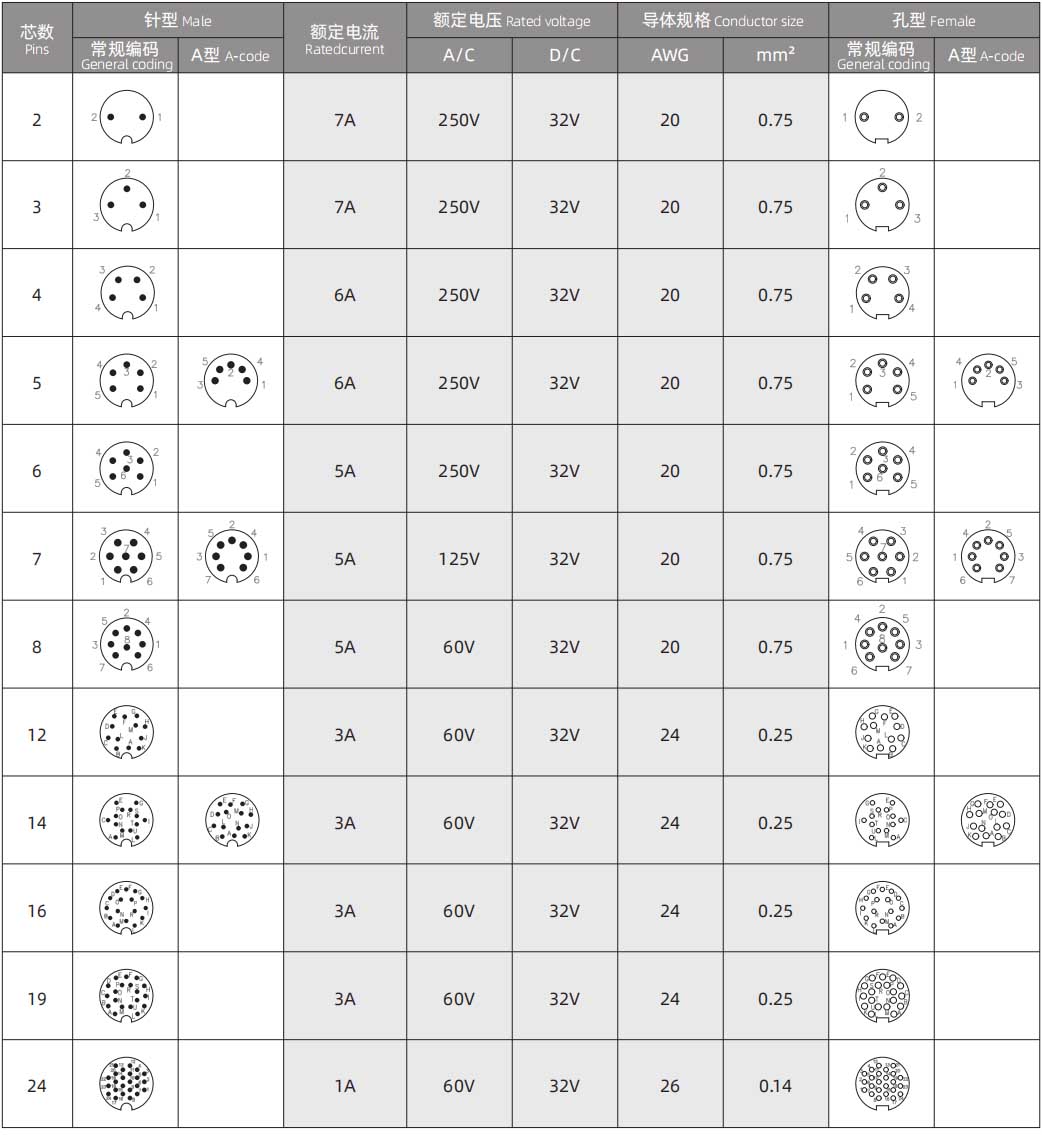

M16 ELEKTRISCHE PARAMETERS
Elektrisch schema
DATASHEET
Productbestelling
| Productnaam | Model (afgeschermd) | Model (onafgeschermd) | Pinnen | 3DDownloaden | 2DDownloaden |
| M16 schuine mannelijke overmolded plug-2Pins-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Afgeschermd/niet-afgeschermd |
| M16 schuine mannelijke overmolded plug-3Pins-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| M16 haakse mannelijke overmolded plug-4pins-xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| M16 schuine mannelijke overmolded plug-5Pins-xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| M16 haakse mannelijke overmolded plug-6pins-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| M16 schuine mannelijke overmolded plug-7Pins-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| M16 haakse mannelijke overmolded plug-8pins-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| M16 haakse mannelijke overmolded plug-12pins-xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| M16 haakse mannelijke overmolded plug-14pins-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| M16 haakse mannelijke overmolded plug-16pins-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| M16 haakse mannelijke overmolded plug-19Pins-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| M16 haakse mannelijke overmolded plug-24pins-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| M16 haakse mannelijke overmolded plug-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| M16 haakse mannelijke overmolded plug-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| M16 haakse mannelijke overmolded plug-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*Als u een andere draad moet kiezen, neem dan contact op met de klantenservice
