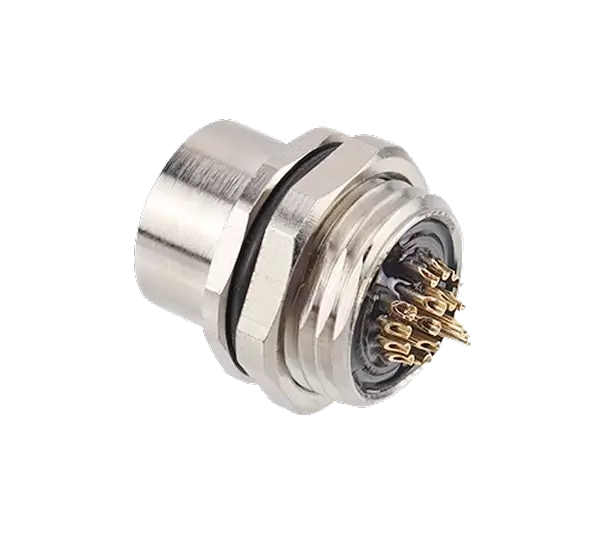

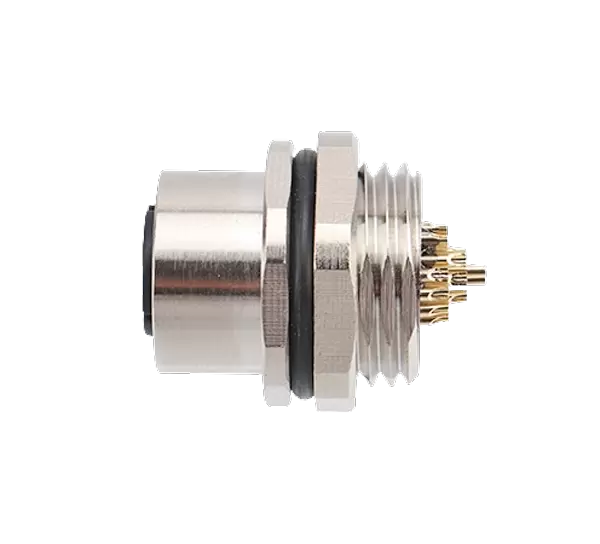

Huis / Producten / Circulaire connector / M14 / M14 Vrouwelijke frontmontage socketsoldeer
M14
Europese standaardconnector M14-serie Structuurtype: stekker voor montage aan de voorkant Pintype: vrouwelijk type Contactnummer: 2,3,4,5,8,12,14,19pins Verbindingsmethode: soldeer Afscherming: Nee Certificering: CE,ROHS,UL, Norm: IEC 61076-2-101
Productinformatie
Technische parameter
| Materiaal van de schaal | Messing vernikkeld/zinklegering nikkel/PA+GF |
| Isolatiemateriaal | PA66 |
| Afdichtingsmateriaal | Epoxyhars/Rubber |
| Contactmateriaal | Messing/fosforkoper verguld |
| Vormmateriaal | TPU/PVC |
| Isolatie impedantie | ≥ 100 mΩ |
| Contactimpedantie | ≤ 5 mΩ |
| Duurzaamheid | ≥ 500 cycli |
| Toepasselijke temperatuur | -25 ℃~+80 ℃ |
| Waterdicht | IP65/IP67 |
| Uitvoerende standaard | IPC-A-620 |

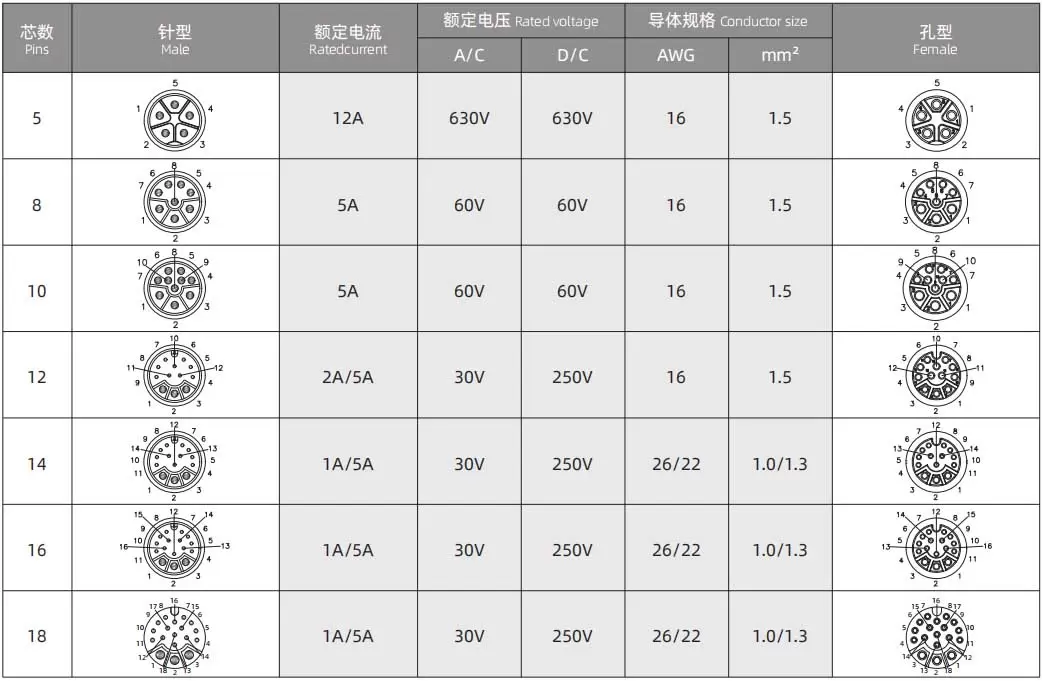

Elektrische parameter
Elektrisch schema

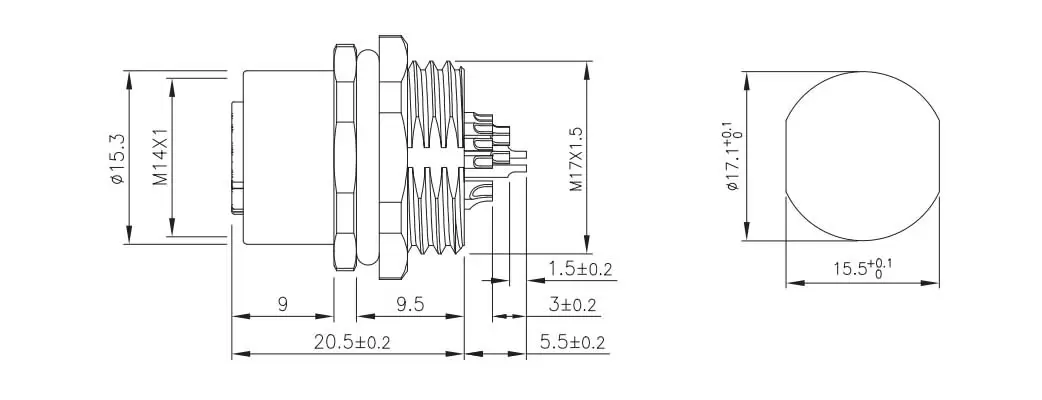

Dimensie

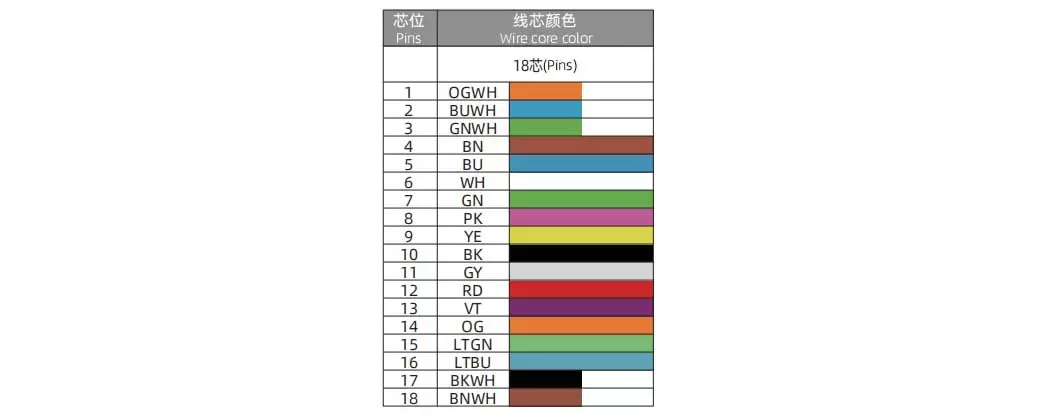

Bedradingsdefinitie
Productbestelling
| Productnaam | Productnaam | 3D downloaden | 2D downloaden |
| M14 vrouwelijke frontmontage socket -soldeer-18pin | M14-S18-GWB M17 |
|
|
