Huis / Producten / Zware connector / Inzetstukken / HA-016 schroefverbinding HA-016-F
Inzetstukken
Heavy Duty Connector - Insert, Serie: HA-serie, Pintype: vrouwelijk, Bedradingsmethode: schroeftype, Aantal aders: 16 score, Certificering: CE RoHS,
Productinformatie
Technische parameters
| Specificatie: | DIN EN 60 664 / DIN EN 61 984 |
| Nominale stroom: | 10A |
| Relatieve nominale spanning: | 230V/250V |
| Nominale spanning tussen fasen: | 400V |
| Nominale pulsspanning: | 4kV |
| Mate van vervuiling: | 3 |
| Nominale spanning volgens UL/CSA: | 600V |
| Isolatieweerstand: | ≥1010Ω |
| Materiaal: | Polycarbonaat / koperlegering |
| Bedrijfstemperatuurbereik: | -40℃~+125℃ |
| Vlamvertragende kwaliteit: | V0 |
| Uitschakelbare tijden: | ≥500 |
| Oppervlaktebehandeling: | Hard verguld / hard verzilverd |
| Contactweerstand: | ≤1mΩ |
| Draadspecificatie (AWG): | 1,0-2,5 mm2 (18-14) |
| Aanhaalmoment: | 0,25 Nm |

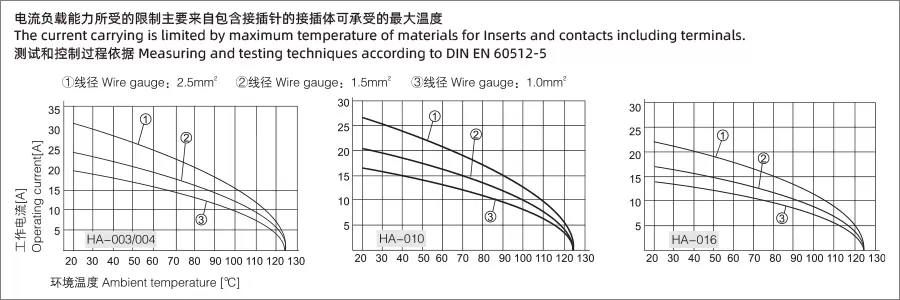

Huidige draagcapaciteit
Elektrisch schema

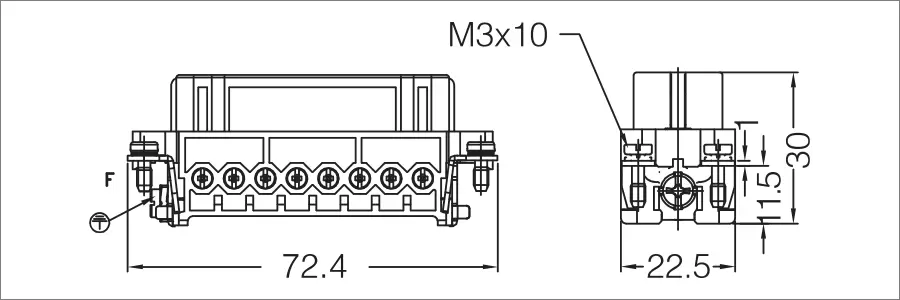

Afmetingen
Productbestelling
TYPE | NAAM | Beoordeelde reis | Nominale stroom | Contactnummerbr | 3D-UPLOAD | 2D-UPLOAD |
HA-016-M | HA Klein inzetstuk Schroef 16+PE Buitendraad | 230V | 16A | 16+PE | ||
HA-016-F | HA Kleine inzetschroef 16+PE vrouwelijk | 230V | 16A | 16+PE |
