CAZN-connectoren bouwen een betrouwbare VCU-basis voor elektrische voertuigen

In de elektronische besturingsarchitectuur van nieuwe energie-elektrische voertuigen fungeert de Vehicle Control Unit (VCU) als het ‘brein’ van het voertuig en coördineert het voertuigstatusbeheer, het geleverde vermogen, het energiebeheer, de veiligheidsbescherming en de CAN-buscommunicatie. Hoewel er vaak veel aandacht wordt besteed aan VCU-algoritmen en software-optimalisatie, wordt soms een fundamentele vereiste over het hoofd gezien: zelfs geavanceerde besturingsalgoritmen zijn afhankelijk van stabiele fysieke verbindingen om betrouwbaar te kunnen functioneren. Met nauwkeurige hardwarecompatibiliteit bieden CAZN M-serie connectoren een betrouwbare verbindingsbasis voor VCU-systemen, ter ondersteuning van stabiele signaaloverdracht en elektrische integratie in het hele voertuig.

Inzicht in de VCU in een elektrisch voertuig

De VCU genereert niet rechtstreeks stroom. In plaats daarvan functioneert het als het voertuigcontrolecentrum dat verantwoordelijk is voor ‘detectie, besluitvorming, uitvoering van commando’s en bescherming’.

In elektrische Baja-racevoertuigen, zoals die welke deelnemen aan de elektrische categorie van de China Society of Automotive Engineers Baja-competitie, vervult de VCU doorgaans vijf sleutelfuncties.

1. Voertuigstatusbeheer — De VCU beheert de volgorde van het inschakelen en voorladen onder hoogspanning, het rijden, het opladen en het uitschakelen bij fouten. Dit helpt onveilige omstandigheden te voorkomen die worden veroorzaakt door het direct aansluiten van het hoogspanningssysteem onmiddellijk na het inschakelen.

2. Koppelberekening en vermogensverdeling — De VCU zet de signalen van het gaspedaal en het rempedaal om in doelkoppelcommando's voor de motorcontroller, waardoor een soepele en voorspelbare vermogensafgifte wordt bereikt. Onder veeleisende Baja-offroad-omstandigheden kunnen wielsnelheidssignalen ook worden gebruikt voor koppelbegrenzing en tractiecontrole om wielslip te verminderen tijdens het accelereren of het passeren van obstakels.

3. Energiebeheer — De VCU werkt met het Battery Management System (BMS) om het beschikbare vermogen te beheren op basis van de batterijomstandigheden. Wanneer de batterij-SOC laag is of de temperatuur en spanning de gedefinieerde limieten overschrijden, kan de VCU het vermogen verminderen ter bescherming, terwijl regeneratief remmen en energieterugwinning worden gecoördineerd.

4. Veiligheidsbewaking - Bij elektrisch Baja-racen bewaakt de VCU continu functies zoals het Brake System Plausibility Device (BSPD), High-Voltage Interlock Loop (HVIL), isolatiebewaking en noodstopcircuits. Wanneer een abnormale toestand wordt gedetecteerd, kan het systeem het vermogen verminderen of het hoogspanningssysteem loskoppelen.

5.CAN-communicatie en diagnostiek — De VCU fungeert als een centrale communicatiehub en wisselt berichten uit tussen het GBS, de motorcontroller, het instrumentenpaneel, het data-acquisitiesysteem en het telemetriesysteem. Het registreert ook foutcodes ter ondersteuning van gegevensanalyse na de race, probleemoplossing en voertuigkalibratie.

CAZN-connectoren voor VCU-toepassingen

M16- en M12-connectoren dienen als kritische externe interfaces voor de VCU. Sensorsignalen, communicatiegegevens en service- of programmeerverbindingen zijn allemaal afhankelijk van connectoren om de VCU binnen te komen en te verlaten.

Hoewel connectoren niet de computerfuncties van de VCU uitvoeren, zorgen ze voor de fysieke verbinding tussen de VCU en de elektrische subsystemen van het voertuig. CAZN-connectoren ondersteunen deze architectuur op drie belangrijke manieren.

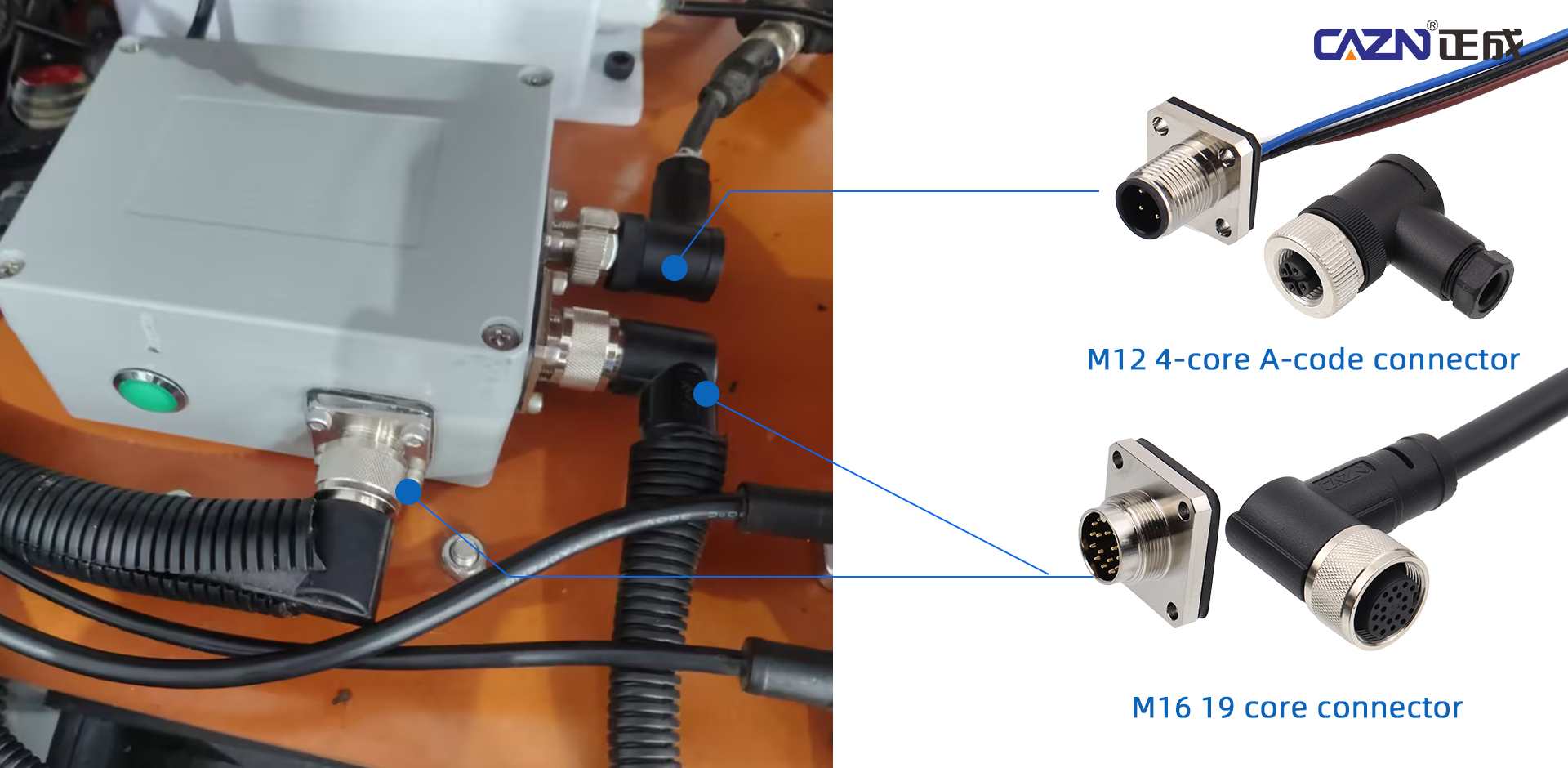

1.M16 16/19-pins interfaces met hoge dichtheid

M16 16/19-pins connectoren integreren meerdere signaalcircuits via één enkele interface, waardoor het aantal individuele aansluitpunten in het hele voertuig wordt verminderd. Minder aansluitpunten kunnen de bedradingsarchitectuur vereenvoudigen en potentiële storingspunten verminderen. Deze configuratie is geschikt voor meerkanaals signaal- en communicatieverbindingen tussen de VCU, het GBS, de motorcontroller en andere systemen.

2.M12 4-pins A-gecodeerde interfaces

M12 4-pins A-gecodeerde connectoren bieden gestandaardiseerde interfaces voor sensoren en CAN-verbindingen. Ze kunnen worden gebruikt met gaspedaal-, rem-, wielsnelheid-, temperatuur- en andere sensoren, waardoor betrouwbare overdracht van realtime bedrijfsgegevens van het voertuig naar de VCU mogelijk wordt.

3. Afscherming en trillingsbestendigheid

De elektromotor en het hoogspanningssysteem kunnen aanzienlijke elektromagnetische interferentie veroorzaken, terwijl offroad-racen elektrische componenten blootstelt aan ernstige trillingen en mechanische schokken. Afgeschermde kabelconstructies helpen de signaalintegriteit te behouden, terwijl robuuste connectorstructuren veilige verbindingen helpen behouden onder veeleisende bedrijfsomstandigheden.

De kernwaarde van de VCU ligt in het gesloten controleproces van ‘detectie, besluitvorming, commando-uitvoering en bescherming’. De voorwaarde voor dit proces is de realtime, nauwkeurige en continue overdracht van verschillende signalen en gegevens.

CAZN M12- en M16-connectoren zijn ontworpen om te voldoen aan de aansluitvereisten van VCU-toepassingen en zorgen voor de fysieke interface tussen de VCU en de elektrische systemen van het voertuig. Gestandaardiseerde M12 4-pins A-gecodeerde interfaces maken verbinding met het gaspedaal, de rem, de wielsnelheid, de temperatuur en andere sensoren en bieden realtime informatie over de input van de bestuurder en de bedrijfsomstandigheden van het voertuig voor de berekening en controle van het VCU-koppel.

M16 16/19-pins afgeschermde connectoren met hoge dichtheid kunnen communicatiesignalen overbrengen tussen de VCU, het GBS, de motorcontroller en de ingebouwde telemetriesystemen. Door meerdere circuits te consolideren in interfaces met hoge dichtheid, helpen ze de verbindingsarchitectuur van het voertuig te vereenvoudigen en ondersteunen ze een betrouwbare overdracht van besturingsopdrachten.

CAZN-connectoren voorbij de VCU

De VCU is slechts een onderdeel van de elektrische architectuur van een elektrisch Baja-racevoertuig. Op basis van het complete elektrische systeem van het voertuig kunnen CAZN-connectoroplossingen ook op andere elektrische aansluitpunten worden toegepast.

Onder deze potentiële toepassingen bieden M12-platformuitbreidingen en M16-overmolded kabelassemblages praktische mogelijkheden voor verdere integratie. Omdat het raceteam al CAZN M12- en M16-producten heeft gebruikt, zijn de elektrische architectuur, krimpprocessen en testvereisten praktisch gevalideerd. Voor aanvullende voertuigtoepassingen kunnen daarom CAZN M8-sensorconnectoren, M12 D/X-gecodeerde connectoren, M23-connectoren, Ethernet-oplossingen en andere producten worden overwogen.

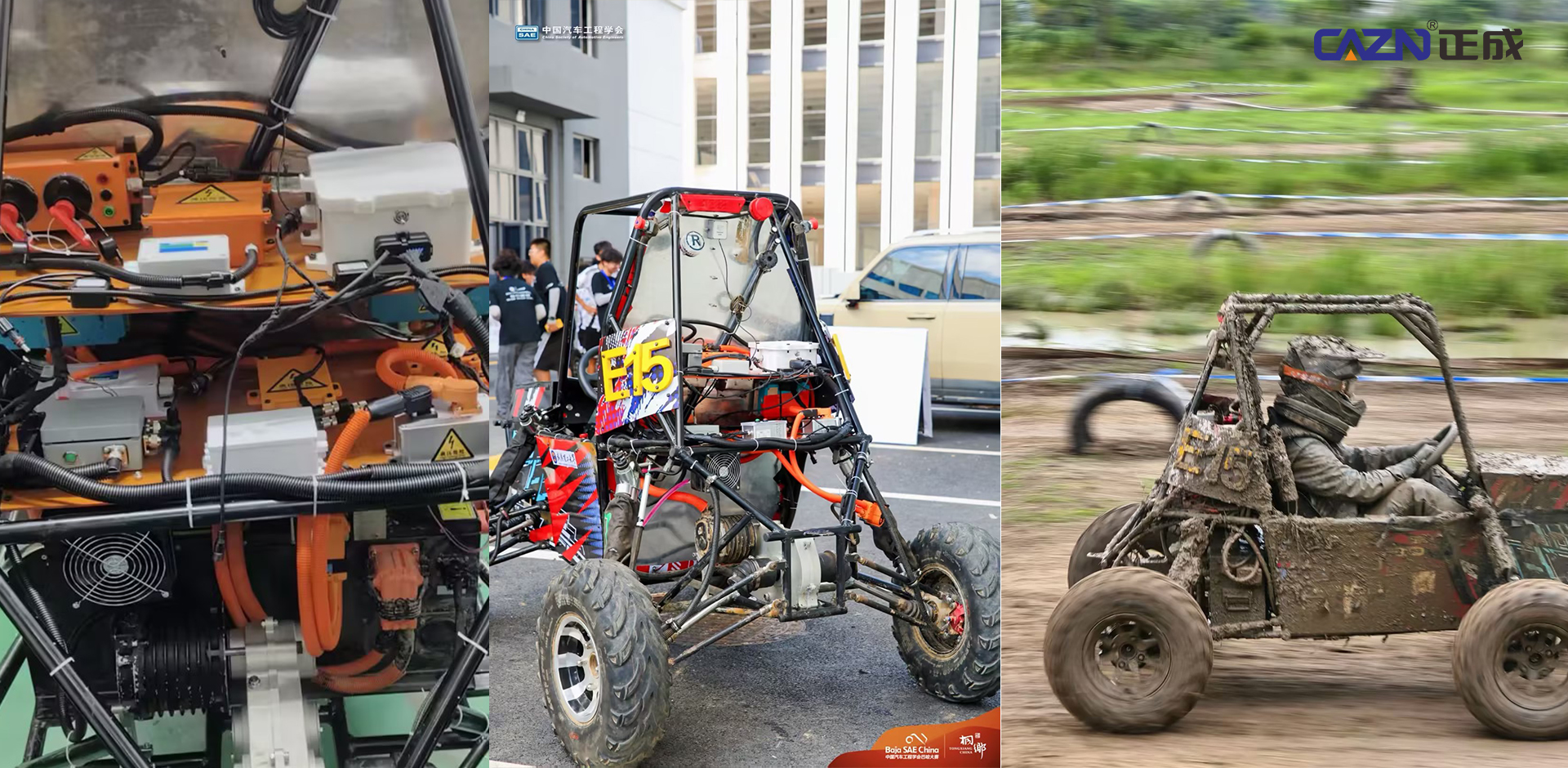

Het WUTEB elektrische Baja-racevoertuig maakt gebruik van een volledig elektrische aandrijflijn. De elektromotor dient als krachtbron, terwijl een nieuwe hoogspanningsaccu voor de energievoorziening zorgt. De motorcontroller beheert de uitvoering van de aandrijving en de belangrijkste voertuigbesturingseenheid is de zelfontwikkelde VCU.

De VCU is verantwoordelijk voor vooruit en achteruit rijden, remmen, versnellingskeuze, CAN-communicatie, uitvoering van besturingsalgoritmen, bescherming van het veiligheidscircuit, registratie van bedrijfslogboeken en foutdiagnose. Betrouwbare elektrische verbindingen zijn daarom essentieel voor de stabiele werking van het algehele besturingssysteem van het voertuig.

CAZN M-serie connectoren geverifieerd in Electric Baja Racing

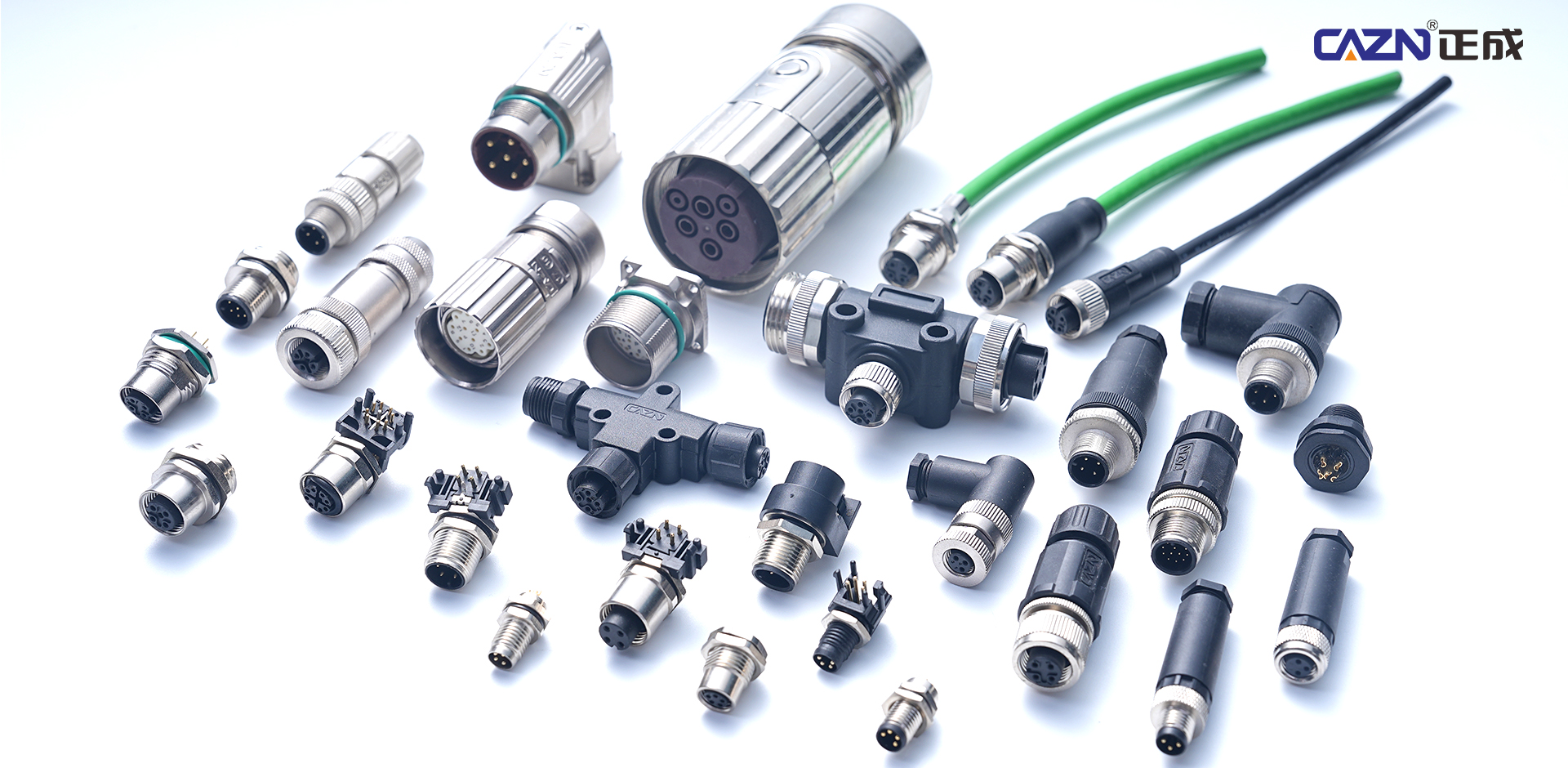

CAZN levert mannelijke en vrouwelijke connectoren uit de M-serie samen met compatibele kabelassemblages. De producten hebben een compact ontwerp, stabiele verbindingen en zijn bestand tegen water, trillingen, temperatuurschommelingen en vervuiling.

In de zelfontwikkelde VCU-assemblage van het WUTEB elektrische Baja-racevoertuig dienen CAZN M-serie connectoren als belangrijke interfaces tussen de VCU en verschillende elektrische componenten. De laagspanningskabelboom van het voertuig is via CAZN-connectoren in de VCU-constructie geïntegreerd, waardoor een betrouwbaar elektrisch signaal en krachtoverbrenging behouden blijft en een solide hardwarebasis wordt geboden voor het elektronische regelsysteem van het voertuig.

De CAZN-verbindingsoplossing heeft de veeleisende omstandigheden van het off-road racen in Baja doorstaan, waarbij tijdens de praktische toepassing geen connectorgerelateerde storingen zijn waargenomen.

Van hoogspanningsinschakeling en voorladen tot aandrijfvermogen, regeneratief remmen, voertuigdiagnostiek en veiligheidsbescherming: CAZN-connectoren bieden de fysieke verbindingsbasis die nodig is voor een stabiele werking van de VCU.

De praktische validatie op het elektrische Baja-racevoertuig van de Wuhan University of Technology demonstreert de compatibiliteit van de complete CAZN-verbindingsoplossing met de zelfontwikkelde VCU-assemblage van het team. Door het mogelijk te maken dat de laagspanningskabelboom systematisch wordt geïntegreerd en betrouwbaar met elkaar wordt verbonden, draagt ​​CAZN bij aan de ondersteuning van een stabiele signaaloverdracht in complexe elektronische besturingsomgevingen.

Met signalen als hartslag en connectiviteit als basis biedt CAZN hoogwaardige auto-connectoroplossingen die een betrouwbare hardwarebasis vormen voor EV VCU-besturingssystemen, ter ondersteuning van de stabiele, intelligente en efficiënte werking van nieuwe-energie-elektrische voertuigen.
